Магнитный пассивный зуммер 9*4,2 мм

Магнитный пассивный зуммер размером 9*4,2 мм состоит из трех пассивных электромагнитных зуммеров, использующих общую механическую платформу со сквозными отверстиями размером 9,0×5,5 мм, что позволяет выбирать напряжение, полное сопротивление и частоту без изменения компоновки печатной платы. Это семейство решает частую проблему закупок: инженеры часто сталкиваются с компромиссом между напряжением привода, потреблением тока и акустическими характеристиками, что приводит к дорогостоящей модернизации механической конструкции, когда первоначальный выбор оказывается неоптимальным.

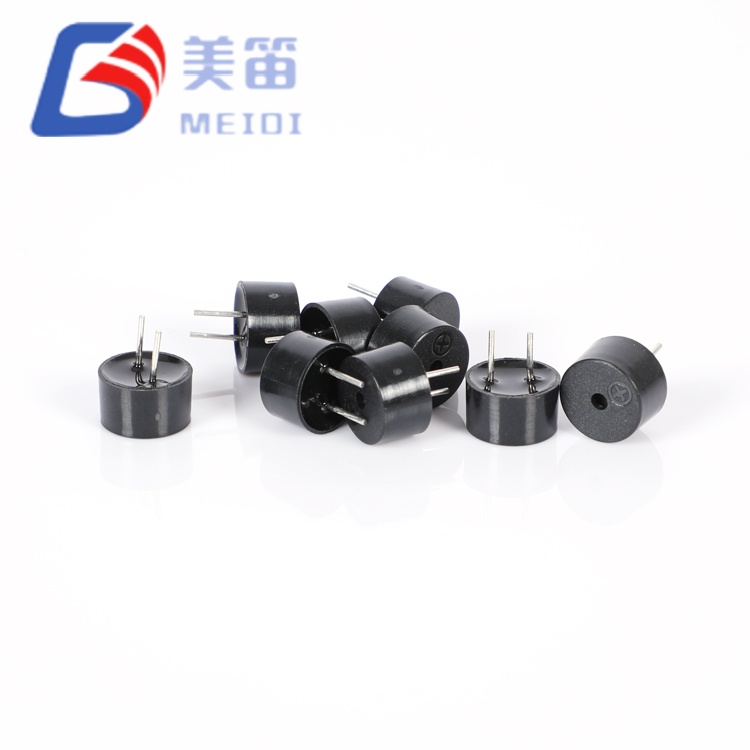

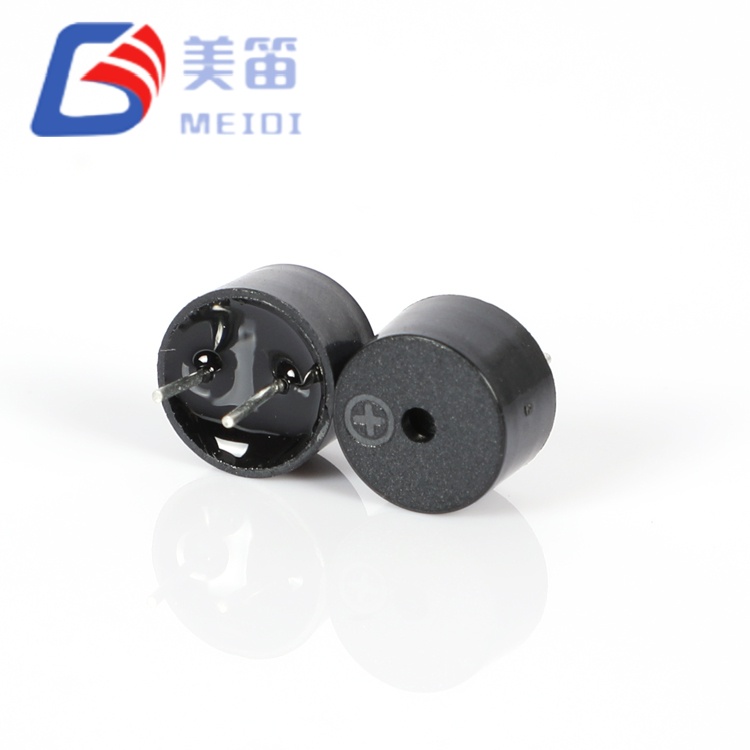

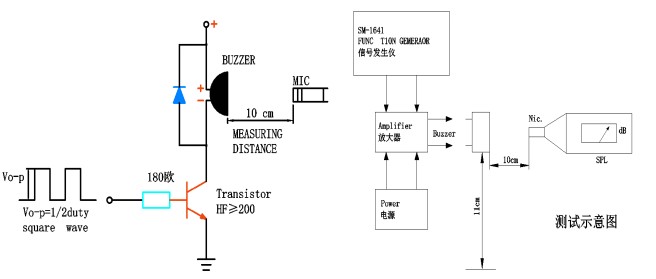

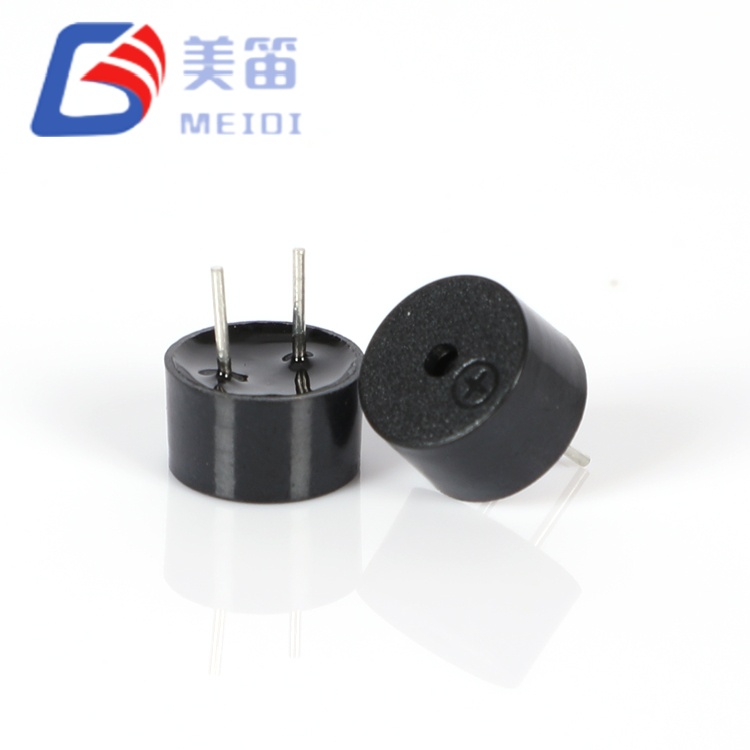

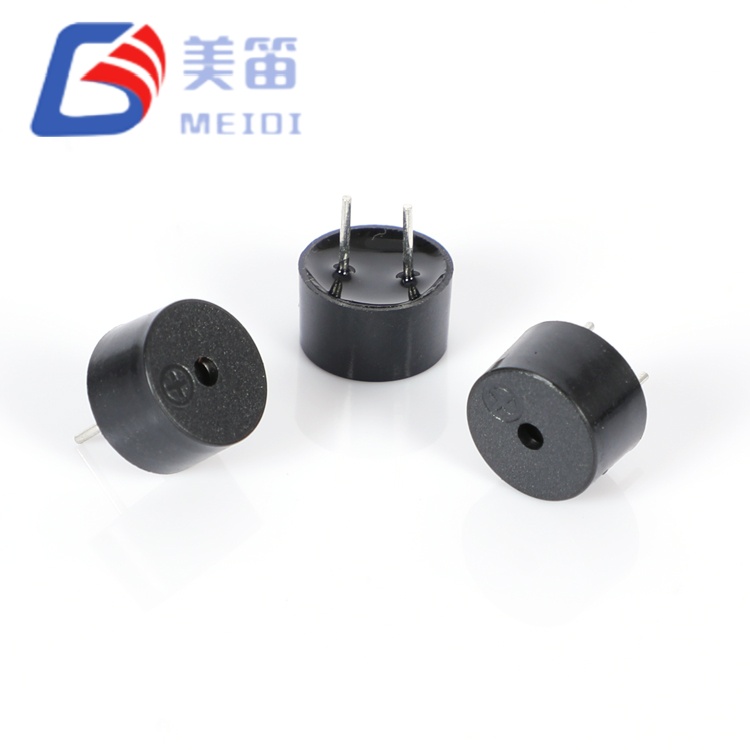

Эти пассивные зуммеры, изготовленные на заводе MEIDI в Цзянсу, требуют внешнего возбуждения переменного тока — обычно прямоугольного сигнала или сигнала ШИМ от микроконтроллера или специального драйвера. Унифицированная площадь основания означает, что во всех вариантах применяются одинаковые схемы расположения отверстий, защитных зон и акустические модели корпуса; отличаются только схема привода и позиция спецификации. Черный корпус из ПБТ выдерживает пайку волновой пайкой при температуре 255°C и ручную доработку при температуре 360°C, что делает эту серию подходящей как для крупносерийной автоматизированной сборки, так и для ремонта устаревшего оборудования.

Основные инженерные преимущества

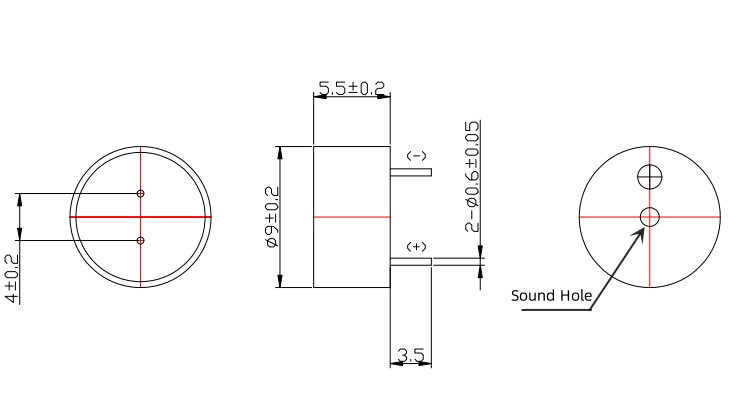

Унифицированная механическая платформа — идентичная площадь основания 9,0×5,5 мм и конфигурация штифтов во всех вариантах; оценить электрические варианты без пересмотра разводки печатной платы

Оптимизированное по напряжению соединение импедансов – 16 Ом для простоты прямого привода 3,3 В; 42 Ом для снижения эффективности по току 5 В

Акустика с возможностью выбора частоты – 2,7 кГц для низкочастотных оповещений; 4,0 кГц для четкости звука на высоких частотах

Ремонтопригодный корпус из ПБТ – выдерживает пайку волновой пайкой при 255°C, ручную пайку при 360°C и многократную доработку без акустического ухудшения

Совместимое с предыдущими версиями сквозное отверстие — замена устаревшим стандартным зуммерам диаметром 9 и 12 мм.

Полная отслеживаемость партии — маркировка кода партии обеспечивает сохранение даты производства, данных испытаний и записей о партиях сырья в течение 10 лет.

Целевые сегменты приложений

QMB‑09B‑03: портативные приборы с батарейным питанием, инфраструктура интеллектуальных измерений, платы управления бытовой техникой с напряжением 3,3 В, датчики Интернета вещей с литий-ионным питанием, портативные диагностические инструменты.

QMB‑09B‑05: модули сигнализации промышленного ПЛК, автомобильные аксессуары 5 В, системы управления коммерческим холодильным оборудованием, источники бесперебойного питания, панели автоматизации зданий.

QMB‑09B‑05 4 кГц: медицинское диагностическое оборудование, требующее четких сигналов оповещения, охранные панели с тональной распознаванием, бытовая электроника, требующая акустического брендинга, системы контроля доступа с несколькими звуковыми сигналами.

Качество производства и отслеживание партий

Компания MEIDI производит серию QMB-09B на специализированных сборочных линиях со сквозными отверстиями с автоматизированными станциями намотки, пайки и проверки. Наша производственная база в Цзянсу соответствует протоколам ISO 9001 и обеспечивает контроль на каждом этапе производства. На корпусе каждой партии имеется маркировка кода партии, позволяющая отслеживать дату производства в течение 10 лет, протоколы испытаний и сертификаты на сырье.

Квалификация на уровне партии включает в себя:

100%-ное испытание сопротивления катушки – проверка допуска в соответствии со спецификацией варианта (16 Ом ± 5 Ом или 42 Ом ± 5 Ом)

Выборочная проверка резонансной частоты – статистическая выборка при номинальной частоте ±11%; типичный диапазон измерений 2650–2740 Гц для вариантов 2,7 кГц

Проверка партии SPL – минимум ≥85 дБ при номинальных условиях; Среднее значение выборки обычно 90–93 дБ

Проверка потребляемого тока – ≤80 мА (QMB-09B-03) или ≤60 мА (варианты QMB-09B-05) при номинальном напряжении

Паяемость согласно J‑STD‑002 — категория 3, баланс смачивания при 260°C, полное покрытие свинцом

Соответствие RoHS и REACH – полная декларация материала и сертификат доступны по запросу.

Циклическое термоударение — 5 циклов в диапазоне от -30°C до +80°C с выдержкой по 30 минут на каждый крайний предел, проверка структурной целостности корпуса из ПБТ и внутренних соединений.

Серия FAQ – Практическое руководство по проектированию и закупкам

Вопрос 1: Как выбрать между QMB-09B-03, QMB-09B-05 и QMB-09B-05 4 кГц?

Выбор зависит от доступного напряжения привода, текущего бюджета и акустических предпочтений. QMB‑09B‑03 (16 Ом, 1,5–4,5 В) оптимизирован для логических систем с напряжением 3,3 В и литий-ионных батарей, где требуется прямое управление MCU GPIO. Его более низкое сопротивление катушки извлекает больше тока из шин 3,3 В, обеспечивая более высокий уровень звукового давления на вольт, чем вариант с сопротивлением 42 Ом при том же напряжении возбуждения. QMB‑09B‑05 (42 Ом, 3–7 В) предназначен для промышленных и автомобильных шин с напряжением 5 В, где пониженное потребление тока (≤60 мА по сравнению с ≤80 мА) имеет значение для управления температурным режимом и нагрузки источника питания. Вариант с частотой 4 кГц обеспечивает ту же совместимость по напряжению с более высокой четкостью тона для приложений, где частота 2,7 кГц слишком низкая или маскируется окружающим шумом.

Вопрос 2: Могу ли я использовать QMB-09B-03 в системе 5 В или QMB-09B-05 в системе 3,3 В?

Не рекомендуется без изменений. QMB‑09B‑03 рассчитан максимум на 4,5 В; применение напряжения 5 В может привести к перегреву катушки и может превысить спецификацию ≤80 мА. Минимальное рабочее напряжение QMB‑09B‑05 составляет 3 В; при напряжении 3,3 В катушка 42 Ом обеспечивает пониженную выходную мощность ниже номинальной спецификации. Для систем с напряжением 5 В, требующих характеристики возбуждения 16 Ом, добавьте последовательный резистор (обычно 47–100 Ом), чтобы ограничить ток до безопасного уровня. Для систем с напряжением 3,3 В, требующих характеристик 42 Ом, вместо этого рассмотрите QMB-09B-03 или оцените, можно ли подать питание 5 В на зуммер отдельно.

В3: В чем практическая разница между частотой 2,7 кГц и 4,0 кГц в типичных условиях?

2,7 кГц обеспечивает проникновение более низких частот, которое отсекает механический окружающий шум, распространенный в заводских цехах, кабинах транспортных средств и кожухах машин. 4,0 кГц обеспечивает более высокий тональный характер с хорошей различимостью в более тихих помещениях, таких как медицинские учреждения, офисы и бытовые помещения. При использовании вне помещений частота 2,7 кГц распространяется на расстояние с меньшим ослаблением в атмосфере. Обе частоты одинаково технологичны, имеют одинаковые характеристики надежности и ресурса; Выбор основан на акустических предпочтениях и учете окружающего шума.

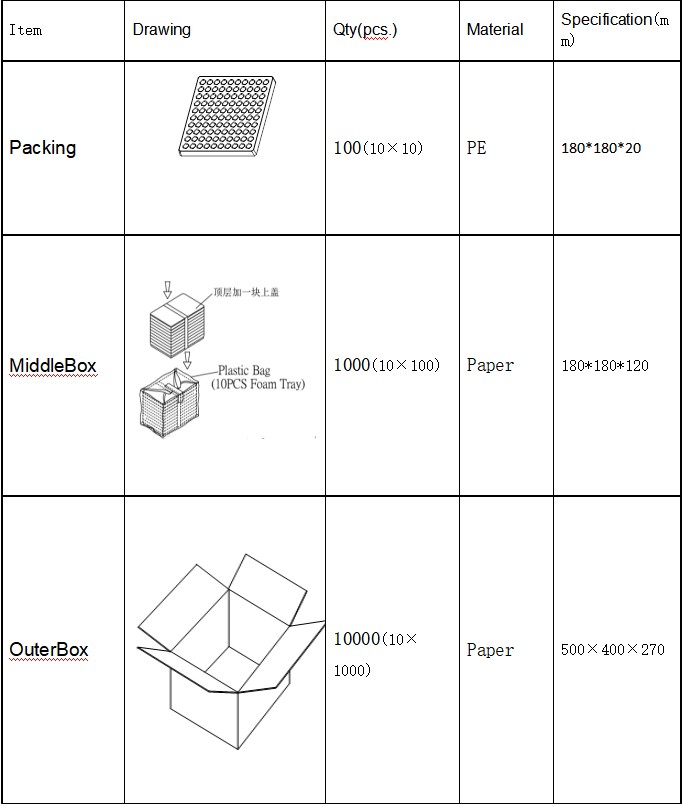

Вопрос 4. Доступны ли выводы нестандартной длины, альтернативная форма штифтов или упаковка на катушках?

Да. MEIDI поддерживает индивидуальную обрезку выводов (прямые, изогнутые, смещенные или вертикальные) для нестандартных макетов печатных плат или корпусов с ограниченной высотой. Упаковка на ленте и катушке не является стандартной для звонков со сквозными отверстиями, но ее можно организовать для автоматической укладки больших объемов при минимальном количестве заказа. Индивидуальное формирование потенциальных клиентов обычно увеличивает время выполнения заказа на 2–4 недели в зависимости от объема и сложности. Отправьте запрос на конфигурацию OEM для получения предложения и оценки осуществимости.

В5: Могу ли я управлять этими зуммерами на частоте, отличной от номинального резонанса?

Уровень звукового давления снижается при выходе из резонанса — выходной сигнал падает примерно на 6 дБ на октаву вне резонанса. Для достижения максимальной громкости используйте номинальную частоту (2700 Гц или 4000 Гц) ±5%. Для многотональных или музыкальных приложений, требующих широкого частотного диапазона, вместо этого рассмотрите пьезоэлектрический зуммер или миниатюрный динамик. Серия QMB-09B оптимизирована для тональных сигналов оповещения с фиксированной частотой, где основным требованием является максимальный уровень звукового давления на ватт.

Вопрос 6: Каков ожидаемый акустический срок службы при непрерывном приводе при номинальном напряжении?

Серия QMB‑09B представляет собой пассивный компонент; Срок службы зависит от рабочего цикла управляющего сигнала, температуры окружающей среды и напряжения. Стандартная квалификация включает 96 часов непрерывной работы при номинальном напряжении с прямоугольной волной рабочего цикла 1/2 при температуре 25°C. Для расширенных приложений с непрерывным тональным сигналом сокращение рабочего цикла (например, 1 секунда включения, 4 секунды отключения) продлевает срок службы и снижает нагрев катушки. Свяжитесь с заводским инженерным отделом для получения оценки срока службы для конкретного применения и в ваших условиях эксплуатации.
