A Пассивный пьезоэлектрический зуммерпредставляет собой компактный, энергоэффективный акустический компонент, который превращает электрический сигнал в слышимый звук посредством вибрации пьезоэлектрической керамики. В отличие от активного зуммера, он содержитнет внутреннего генератора— для создания звука он использует внешний управляющий сигнал (меандр или ШИМ от микроконтроллера). Это единственное архитектурное отличие дает инженерам точный, программируемый контроль над частотой, тоном и шаблоном сигналов тревоги. Компания Jiangsu Meidi Intelligent Technology Co., Ltd. производит эти компоненты более 15 лет, и в этом руководстве объясняется, как работает пассивный пьезоэлектрический зуммер, какие электрические характеристики имеют значение, где он используется и как выбрать подходящую модель для вашего проекта.
Выбор правильного звукового элемента редко является второстепенной задачей в хорошо спроектированном продукте. Слишком тихий, потребляющий слишком большой ток или не настраиваемый на нужную высоту зуммер ухудшает качество обслуживания пользователя, а в системах безопасности или медицинском оборудовании он может поставить под угрозу всю функцию. В этой статье представлена техническая основа для уверенного выбора пассивного пьезозуммера, подкрепленногореальные производственные данные MEIDIа не общие маркетинговые заявления.
A пассивный пьезоэлектрический зуммерпредставляет собой электронный акустический преобразователь, который преобразует электрический сигнал в звук, используя обратный пьезоэлектрический эффект керамического диска. Он не имеет встроенного колебательного контура, поэтому выдача частотного сигнала полностью зависит от внешней схемы управления. Такая конструкция дает инженеру, а не компоненту, контроль над высотой звука, ритмом и шаблоном оповещения.
Самый быстрый способ понять пассивный пьезозуммер — сравнить его с его активным аналогом. Анактивный зуммеримеет внутренний генератор и издает фиксированный тон в момент подачи питания постоянного тока. Пассивный зуммер молчит при постоянном токе и звучит только при подаче переменного сигнала. Компромисс является преднамеренным: активными зуммерами проще управлять, но они ограничены одним сигналом; пассивные зуммеры требуют схемы управления, но вознаграждают вас мелодиями, трелями и многотональными сигналами тревоги из одной недорогой детали.
MEIDI разрабатывает и производит полный спектр пьезоэлектрических зуммеров — пассивных, активных, SMD и выводных — для коммуникационного оборудования, бытовой техники, автомобильной электроники, медицинских инструментов и систем безопасности.
Принцип работы заключается вобратный пьезоэлектрический эффект. Когда переменный электрический сигнал подается на пьезоэлектрическую керамику внутри зуммера, материал многократно расширяется и сжимается. Эти механические движения вызывают вибрацию диафрагмы или самой керамики, выталкивая воздух и генерируя слышимые звуковые волны.
Частота входного сигнала напрямую определяет высоту выходного сигнала. Что еще более важно, каждый пассивный пьезозуммер имеетмеханическая резонансная частота- обычно в2–4 кГцдиапазон, где человеческое ухо также наиболее чувствительно. Приведите элемент в состояние резонанса или около него, и он излучает максимальный уровень звукового давления (SPL); дрейф даже на 10%, а уровень звукового давления может упасть на 6–10 дБ, поскольку добротность элемента высока (часто 20–60). На практике это означает, что вам следует согласовать частоту возбуждения с номинальной резонансной частотой детали, а не считать «любой тон» одинаково громким.
Поскольку устройство имеет внешнее управление, оно легко интегрируется с микроконтроллерами, схемами печатных плат и интеллектуальными системами управления — именно поэтому оно доминирует среди продуктов, требующих индивидуальной программируемой звуковой обратной связи.
Этот раздел пропускают большинство общих статей, но именно здесь пассивные пьезозуммеры живут или умирают в реальных конструкциях. Относитесь к зуммеру как кемкостная нагрузка, а не резистор.
Пассивный пьезоэлектрический зуммер приводится в действие сигналом переменной формы — прямоугольной волной (обычно во встраиваемых конструкциях) или сигналом ШИМ от периферийного таймера. Устойчивый уровень постоянного тока вызывает не более одного слабого щелчка; устойчивый тон требует непрерывного колебания. Громкость определяет размах напряжения возбуждения, а не источник постоянного тока: удвоение Vp-p примерно удваивает излучаемую акустическую мощность (около +6 дБ) до механического предела керамики. Типичные напряжения привода3–25 В (пик-пик), причем 3 В, 5 В и 12 В (размах) являются наиболее распространенными для портативных, потребительских и промышленных образцов соответственно.
Электрически пьезоэлемент ведет себя как небольшой конденсатор — обычно10–30 нФдля стандартных деталей. Потребляемый ток определяется током смещения, необходимым для зарядки и разрядки этой емкости при каждом переходе, а не постоянным потоком постоянного тока. Практический результат: пассивные пьезозуммеры чрезвычайно эффективны (часто 5–10 мА) и, в отличие от магнитных зуммеров, онине требуется обратный диод, потому что нет индуктивной катушки, которая могла бы схлопнуться. Небольшой, тихий индикатор может управляться даже напрямую с вывода микроконтроллера; для более громких сигналов тревоги требуется транзистор, МОП-транзистор или специальная микросхема пьезо-драйвера.
Измеренный уровень звукового давления для пассивных пьезозуммеров обычно указывается на расстоянии 10 см и на резонансной частоте (часто 70–90 дБ для стандартных деталей и выше для элементов большего размера). Поскольку выходная мощность резко падает при выходе за пределы резонанса, самым ценным этапом проектирования является подтверждение номинальной резонансной частоты детали и доведение ее до этого значения. Всегда снижайте громкость в зависимости от расстояния: применяйте правило обратных квадратов (уровень звукового давления падает примерно на 6 дБ при удвоении расстояния) при оценке громкости в ухе в месте расположения слушателя.
Современные команды разработчиков сталкиваются с ограниченным пространством для установки, строгими энергетическими бюджетами и необходимостью надежной обратной связи с пользователем. Пассивный пьезоэлектрический зуммер отвечает на все три вопроса:
Для интеллектуальных устройств, медицинского оборудования, бытовой электроники или промышленных контроллеров правильно выбранный пассивный пьезозуммер повышает удобство использования и воспринимаемое качество продукции.
Любой продукт, которому требуется четкое программируемое звуковое уведомление, является кандидатом. Их небольшой размер и эффективность подходят для широкого спектра отраслей:
| Промышленность | Примеры применения |
|---|---|
| Автомобильная электроника | Предупреждения на приборной панели, напоминания о безопасности, обратная связь с системой управления |
| Бытовая техника | Микроволновые печи, стиральные машины, кондиционеры, устройства «умный дом» |
| Медицинское оборудование | Устройства мониторинга, испытательные приборы, системы уведомления пациентов |
| Оборудование связи | Сигнальные индикаторы, звуки подтверждения операций |
| Системы безопасности | Устройства сигнализации, контроля доступа, сигнальное оборудование |
Способность генерировать несколько различных тонов делает пассивные пьезозуммеры особенно ценными в интеллектуальных продуктах, которые должны передавать различные сообщения — предварительный сигнал или полный сигнал тревоги — через один выход.
Выбор правильного зуммера означает баланс электрических, акустических и механических ограничений. Плохое соответствие приводит к недостаточной громкости, нестабильной работе или потере мощности.
MEIDI работает с клиентами, чтобы настроить конфигурацию зуммера — напряжение возбуждения, резонанс, занимаемую площадь — в соответствии с точной конструкцией продукта, а не навязывать универсальную деталь.
| Особенность | Пассивный пьезоэлектрический зуммер | Активный зуммер |
|---|---|---|
| Генерация звука | Требуется внешний частотный сигнал | Содержит внутренний генератор |
| Гибкость управления | Высокий — поддержка разных тонов и мелодий. | Ограничено одним предустановленным тоном |
| Метод привода | Прямоугольный сигнал/ШИМ (Впик-пик) | напряжение постоянного тока |
| Энергоэффективность | Низкий ток (обычно 5–10 мА) | Выше, зависит от внутренней схемы |
| Внешние компоненты | Нет обратного диода; может понадобиться драйвер для громкого вывода | Нет — звучит на DC |
| Лучшее приложение | Умная электроника, программируемые устройства | Простые продукты для сигнализации и оповещения |
Выбор зависит от продукта. Когда приоритетом является настройка звука и интеллектуальное управление, пассивный пьезоэлектрический зуммер обеспечивает явное преимущество.
В таблице ниже перечислены представителипассивные пьезоэлектрические зуммерыиз нашего каталога продукции (Jiangsu Meidi Intelligent Technology Co., Ltd.). Все они представляют собой пьезоэлементы с внешним приводом (преобразовательного типа); Напряжение возбуждения соответствует рекомендуемому размаху сигнала. SPL — это минимальный рейтинг производителя, измеренный на расстоянии 10 см при резонансе. Емкость указана там, где указано в каталоге.

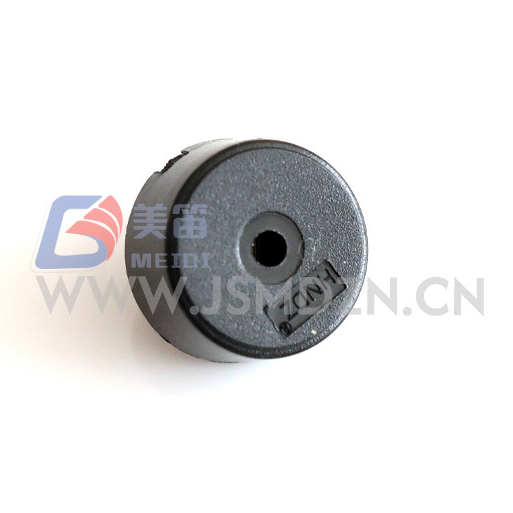

| Модель | Тип | Привод V (Вп-п) | Резонансная частота. | Мин. СПЛ | Размеры (мм) | Операционная. Диапазон | Хранилище. Диапазон |
|---|---|---|---|---|---|---|---|
| ХНР-1295 | Пьезо, пассивный | 3.0 | 4000 ± 500 Гц | ≥ 85 дБ | Φ12,0 × 9,0 | от −20 до +70 °С | от −30 до +80 °С |
| ХНР-1207ПА5.0 | Пьезо, пассивный | 5.0 | 4000 ± 500 Гц | ≥ 80 дБ | Φ12,5 × 7,0 | от −20 до +70 °С | от −30 до +80 °С |
| ХНР-1255ПА6.5 | Пьезо, пассивный | 5.0 | 4000 ± 500 Гц | ≥ 80 дБ | Φ12,5 × 5,5 | от −20 до +70 °С | от −30 до +80 °С |
| ХНР-1360-7.6 | Пьезо, пассивный | 5.0 | 4000 ± 500 Гц | ≥ 85 дБ | Φ13,0 × 6,0 |
от −20 до +70 °С | от −30 до +80 °С |
| ХНР-1407ПА75 | Пьезо, пассивный | 5.0 | 4000 ± 500 Гц | ≥ 85 дБ | Φ14,0 × 7,0 | от −20 до +70 °С | от −30 до +80 °С |

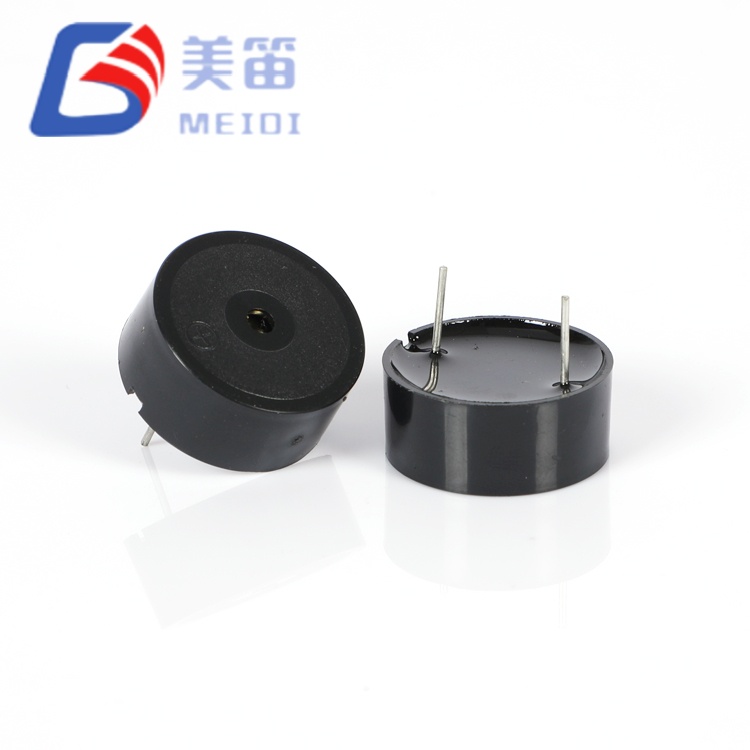

| ХНД-2308П | Пьезоэлемент | 3.0 | 1650 ±20 %Гц |
88 ± 3 дБ | Φ23,0 × 8,0 | от −20 до +70 °С | от −30 до +80 °С |
Высокое качество зуммера зависит от точного изготовления, тщательного выбора материалов и постоянного контроля качества. MEIDI сочетает в себе 15-летний производственный опыт с автоматизированным испытательным оборудованием, которое проверяет уровень звукового давления и частоту в различных партиях. От компактных потребительских устройств до промышленного применения — наши зуммеры созданы для стабильной работы и длительного срока службы.
Клиенты, выбирающие MEIDI, получают выгоду от профессиональной технической поддержки, индивидуальных вариантов продукции и надежных поставок — независимо от того, нужна ли вам стандартная деталь из каталога или зуммер, рассчитанный на определенный резонанс, напряжение и занимаемую площадь.
В1: В чем основная разница между пассивным пьезоэлектрическим зуммером и активным зуммером?
О: Пассивному пьезоэлектрическому зуммеру для создания звука требуется внешний управляющий сигнал (меандр / ШИМ), тогда как активный зуммер содержит внутренний генератор и звучит автоматически при подаче постоянного тока. Пассивные типы обеспечивают гибкость тона; активные типы проще в управлении.
В2: Может ли пассивный пьезоэлектрический зуммер издавать разные звуки?
А: Да. Поскольку звук генерируется внешним частотным сигналом, дизайнеры могут программировать различные тоны, шаблоны и даже мелодии — щебетание перед тревогой или непрерывный вой тревоги — с помощью одного компонента.
Вопрос 3. Подходят ли пассивные пьезоэлектрические зуммеры для устройств с батарейным питанием?
А: Да. Их низкое потребление тока (обычно 5–10 мА) и емкостная природа делают их идеальными для портативной электроники, интеллектуальных устройств и энергоэффективных продуктов.
Вопрос 4: Нужен ли обратноходовой диод для управления пассивным пьезозуммером?
О: Нет. Пьезоэлемент является емкостным, а не индуктивным, поэтому он не генерирует выброс обратной ЭДС. Небольшой индикатор часто может управляться непосредственно с вывода микроконтроллера; для более громкого сигнала тревоги может потребоваться транзистор или микросхема драйвера, но не обратноходовой диод.
В5: Какое напряжение привода мне следует использовать?
О: Это зависит от вашего источника питания и стадии драйвера. Обычно выбирают 3 В пик-пик (портативный), 5 В пик-пик (потребительский/MCU) и 12 В пик-пик (промышленный). Соблюдайте номинальную резонансную частоту и соблюдайте максимальное напряжение размаха детали, чтобы не повредить керамику.
В6: Может ли компания MEIDI предоставить индивидуальные решения для пассивных пьезоэлектрических зуммеров?
А: Да. MEIDI поддерживает различные спецификации, напряжения возбуждения, резонансные частоты и размеры и может разработать зуммер, соответствующий вашему приложению.
Пассивный пьезоэлектрический зуммер играет важную роль в современных электронных продуктах, обеспечивая эффективную, гибкую и надежную звуковую обратную связь. Низкое энергопотребление, компактный дизайн и возможность программирования звука делают его предпочтительным выбором там, где важна настройка звука. В компании Jiangsu Meidi Intelligent Technology Co., Ltd. мы подкрепляем эти возможности 15-летней производственной дисциплиной и реальными, поддающимися проверке спецификациями.
Если вам нужен надежный пассивный пьезоэлектрический зуммер для вашего следующего проекта,связаться с намисегодня. Наша команда инженеров поможет вам подобрать напряжение привода, резонанс и занимаемую площадь в соответствии с вашей конструкцией, а также предоставит бесплатные образцы, чтобы вы могли проверить производительность перед принятием решений.
