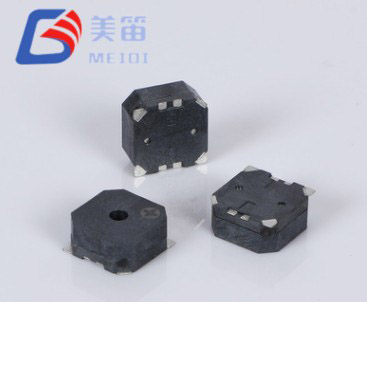

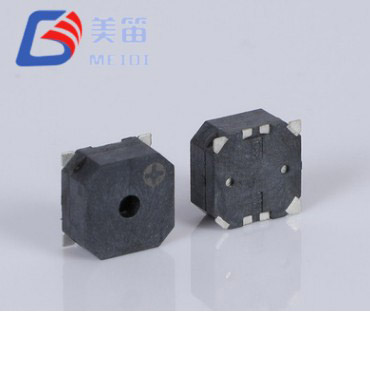

Магнитный пассивный зуммер SMD размером 8,5*8,5*3 мм представляет собой практическое решение для проектов, которым требуется электромагнитный зуммер для поверхностного монтажа с возможностью размещения различных шин питания на одной печатной плате. Два варианта импеданса имеют один и тот же корпус 8,5×8,5×3,0 мм: версия 16 Ом охватывает системы с напряжением от 2,5 В до 4,5 В, а версия 32 Ом оптимизирована для работы от 4,5 В до 6,5 В. Поскольку оба имеют одинаковые механические размеры, инженеры могут оценить соотношение напряжения и тока во время прототипирования, не прибегая к отдельной компоновке платы или конструкции корпуса.
Будучи пассивными преобразователями, MLT-8530H-16R и MLT-8530H-32R требуют внешнего прямоугольного сигнала или сигнала ШИМ для генерации звука. Такой подход передает полный контроль над частотой, длительностью и шаблонами модуляции в руки команды разработчиков прошивки, что позволяет создавать отличительные последовательности оповещений без замены оборудования. Резонансная частота установлена на уровне 2700±300 Гц, и оба варианта гарантируют минимальный уровень звукового давления 85 дБ на расстоянии 10 см при соответствующем номинальном напряжении.
Черный корпус LCP совместим со стандартной бессвинцовой пайкой оплавлением, а высота профиля 3,0 мм позволяет размещать его в сборках, где вертикальное пространство ограничено, но нельзя жертвовать акустическими характеристиками. В следующих разделах подробно описаны электрические характеристики, рекомендации по приводам, проверка надежности и рекомендации по выбору для интеграции этой серии в промышленное оборудование, оборудование безопасности, автоматизацию зданий и портативное оборудование.
Два сопротивления катушек одной механической конструкции: 16 Ом для приложений с низким напряжением и 32 Ом для стандартных шин 5 В.
Требуется внешний диск. Пассивная электромагнитная структура предполагает форму волны переменного тока, обычно прямоугольную волну 2700 Гц, что обеспечивает свободу реализации пользовательских шаблонов тонов, переменной продолжительности и многотональных оповещений полностью с помощью программного обеспечения.
Гарантированная звуковая мощность не менее 85 дБ на расстоянии 10 см, измеренная при номинальном напряжении для каждого варианта.
Резонансная частота 2700±300 Гц, данные выборки партии подтверждают наличие точного центра 2700 Гц на нескольких устройствах.

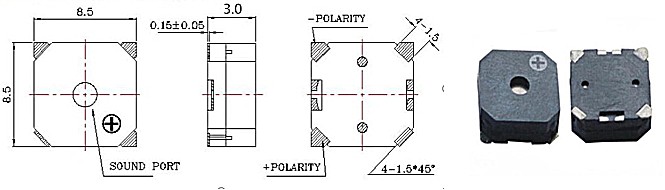

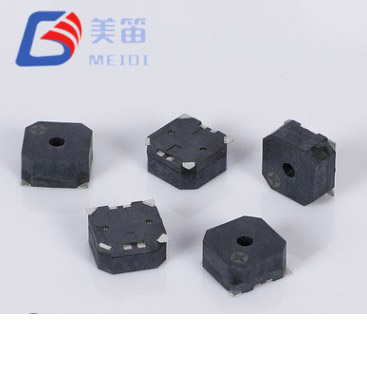

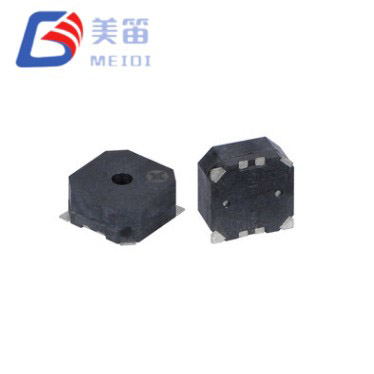

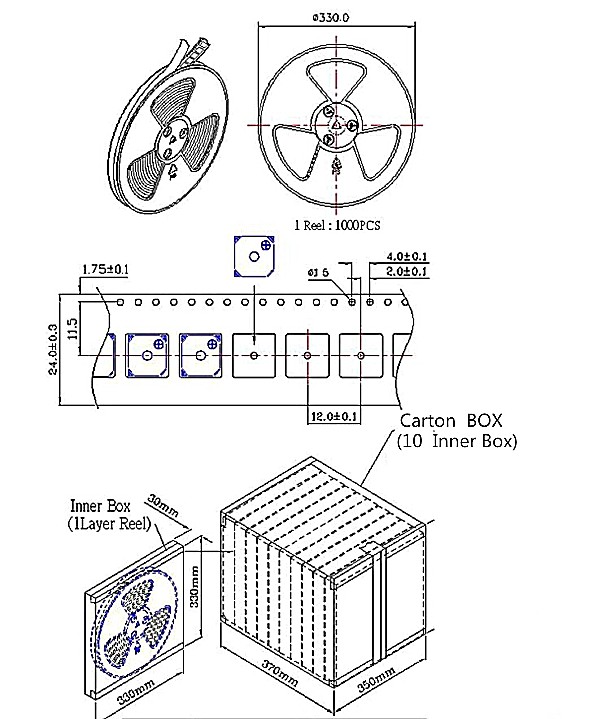

Компактный размер 8,5×8,5 мм и высота 3,0 мм, предназначен для плотных сборок SMT, где площадь платы и зазор ограничены.
Диапазон рабочих температур от −30°C до +70°C, поддерживает условия холодного запуска и наружные корпуса.
Черный корпус LCP подходит для пайки оплавлением при температуре до 255±5°C, а также для волновой и ручной обработки.
| Параметр | MLT‑8530H‑16R | MLT‑8530H‑32R |
| Номинальное напряжение | 3,6 В (Vo-p) | 5 В (Во-п) |
| Рабочее напряжение | 2,5–4,5 В (Vo‑p) | 4,5–6,5 В (Vo‑p) |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | ≥ 85 дБ |
| Рабочий ток | ≤ 100 мА | ≤ 80 мА |
| Резонансная частота | 2700 ± 300 Гц | 2700 ± 300 Гц |
| Сопротивление катушки | 16 ± 3 Ом | 32 ± 3 Ом |
| Рабочая температура | -30 °С ~ +70 °С | -30 °С ~ +70 °С |
| Температура хранения | -40 °С ~ +85 °С | -40 °С ~ +85 °С |
| Размеры (Д × Ш × В) | 8,5 × 8,5 × 3,0 мм | 8,5 × 8,5 × 3,0 мм |
| Масса | 0,5 г | 0,5 г |
| Материал корпуса | Черный ЛКП | Черный ЛКП |
На одной схеме размещения печатной платы размещаются части с сопротивлением как 16 Ом, так и 32 Ом, что позволяет проектировать платформу, которая может быть заполнена в соответствии с напряжением целевой системы без изменения компоновки.
Архитектура пассивного привода основана на генерируемой извне прямоугольной волне, которая позволяет микроконтроллеру определять частоту тона, частоту повторения и шаблон. Внутренний генератор, ограничивающий акустическое поведение, отсутствует.
Акустическая мощность указана как минимум 85 дБ для обоих вариантов, с резонансной частотой 2700 Гц и допуском ±300 Гц.
Потребление тока составляет ≤100 мА для версии 16 Ом при напряжении 3,6 В и ≤ 80 мА для версии 32 Ом при напряжении 5 В, что обеспечивает четкие значения для определения размеров источника питания.
Высота 3,0 мм удерживает компонент в z-конверте многих многоплатных систем, а площадь занимаемой площади 8,5 мм сохраняет соседние каналы маршрутизации.
Непрерывная работа предусмотрена при температуре -30°C, нижнем пределе, который расширяет полезный диапазон за пределы того, что предлагают многие зуммеры коммерческого класса.
Черный корпус LCP выдерживает профили пайки оплавлением, волновой волной и ручной пайкой, что дает производителям гибкость в последовательности сборки.

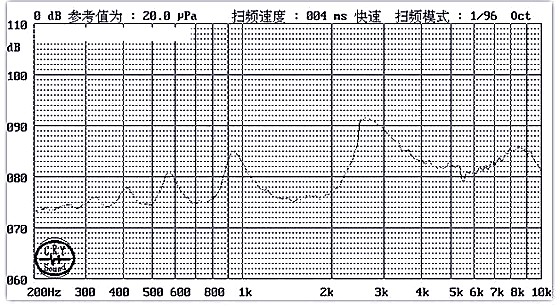

| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер SMD | — |
| Номинальное напряжение | 3,6 В (Vo-p) | Номинальный |
| Рабочее напряжение | 2,5–4,5 В (Vo‑p) | Непрерывный |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 3,6В, 10 см |
| Рабочий ток | ≤ 100 мА | При 3,6 В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Сопротивление катушки | 16 ± 3 Ом | При 25 °C, постоянный ток |
| Рабочая температура | -30 °С ~ +70 °С | Непрерывный |
| Температура хранения | -40 °С ~ +85 °С | Нерабочий |
| Размеры (Д × Ш × В) | 8,5 × 8,5 × 3,0 мм | Только тело |
| Масса | 0,5 г | Типичный |
| Материал корпуса | Черный ЛКП | Совместимость с перекомпоновкой |
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер SMD | — |
| Номинальное напряжение | 5 В (Во-п) | Номинальный |
| Рабочее напряжение | 4,5–6,5 В (Vo‑p) | Непрерывный |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 5В, 10 см |
| Рабочий ток | ≤ 80 мА | При 5 В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Сопротивление катушки | 32 ± 3 Ом | При 25 °C, постоянный ток |
| Рабочая температура | -30 °С ~ +70 °С | Непрерывный |
| Температура хранения | -40 °С ~ +85 °С | Нерабочий |
| Размеры (Д × Ш × В) | 8,5 × 8,5 × 3,0 мм | Только тело |
| Масса | 0,5 г | Типичный |
| Материал корпуса | Черный ЛКП | Совместимость с перекомпоновкой |
| Вариант | Диапазон звукового давления (дБ) | Диапазон тока (мА) | Частота (Гц) | Диапазон импеданса (Ом) |

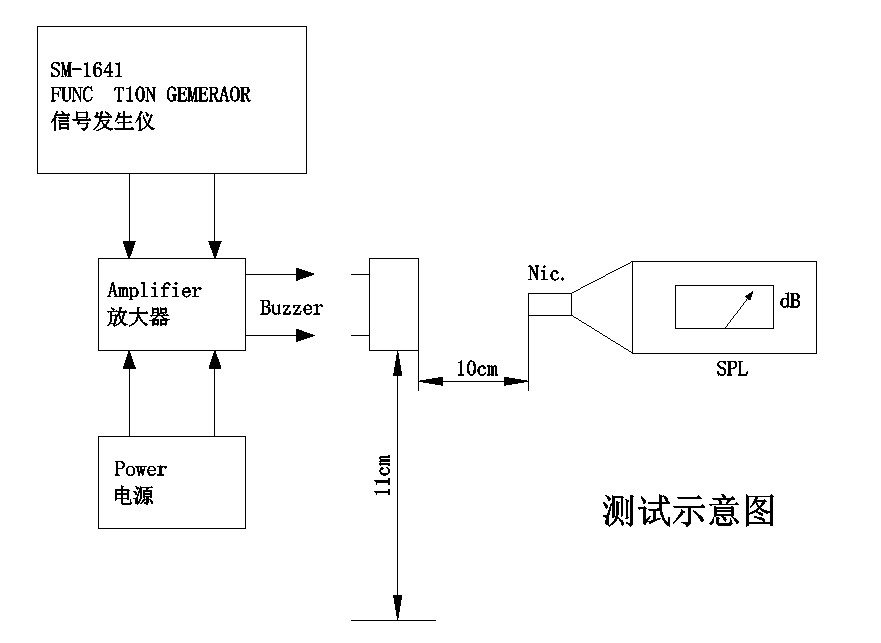

| MLT‑8530H‑16R | 89,9 – 92,5 | 68,6 – 72,5 | 2700 | 15,4 – 16,5 |
| MLT‑8530H‑32R | 90,1 – 92,4 | 59,6 – 63,1 | 2700 | 30,5 – 32,8 |
Измеренные значения показывают типичный разброс внутри производственной партии. Гарантированные пределы указаны в таблицах отдельных спецификаций выше. Свяжитесь с MEIDI для получения отчетов об испытаниях полных партий и данных о технологических возможностях.
| Вариант | Рекомендуемый драйвер | Типичная конфигурация | Примечания |

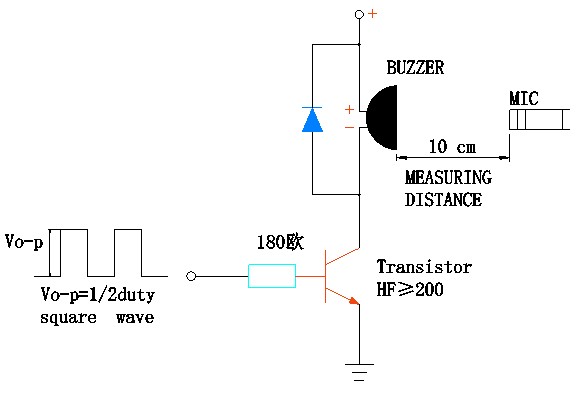

| MLT‑8530H‑16R | Транзисторный буфер | NPN-транзистор или МОП-транзистор логического уровня с резистором база/затвор | Прямое управление GPIO невозможно из-за текущих требований; необходим переключающий элемент. |
| MLT‑8530H‑16R | Драйвер с открытым коллектором | NPN с подтягиванием к питанию | Стандартная конфигурация; Базовый резистор выберите в соответствии с паспортом транзистора. |
| MLT‑8530H‑32R | Транзисторный буфер | NPN-транзистор или МОП-транзистор логического уровня с резистором база/затвор | Необходимый; Выводы GPIO не могут напрямую подавать ток нагрузки. |
| MLT‑8530H‑32R | Выделенная микросхема драйвера зуммера | Выход прямоугольных импульсов, поддержка напряжения 5 В | Убедитесь, что выходная частота настроена на 2700 Гц для обеспечения максимального звукового давления. |
| Оба варианта | Аудиоусилитель | Синусоидальная или прямоугольная волна, выходное сопротивление соответствует сопротивлению катушки. | Полезно, когда требуется регулировка громкости или чистота формы сигнала. |
Прямоугольная волна 2700 Гц с рабочим циклом 50 % при номинальном размахе напряжения обеспечивает указанные акустические характеристики. Включение зуммера на частотах, далеких от резонанса, снизит уровень звука и увеличит реактивную нагрузку.
The application notes below are based on the electrical and environmental specifications of the 8.5*8.5*3mm SMD Magnetic Passive Buzzer. They are not design guarantees; verify performance against your specific requirements and applicable standards.
Панели промышленной автоматизации: сигналы тревоги о неисправностях и индикаторы состояния процесса в ПЛК и системах привода двигателя выигрывают от опции двойного импеданса, которая согласуется с логикой управления 3,3 В и 5 В без замены платы.
Безопасность и контроль доступа: охранные панели и устройства считывания карт могут генерировать характерные ритмы оповещений, управляемые ШИМ, помогая операторам различать различные события.
Автоматизация зданий и дома: концентраторы шлюзов, соединения детекторов дыма и подтверждения термостатов зависят от способности зуммера создавать программно-определяемые шаблоны уведомлений.
Инструменты с батарейным питанием: вариант 16 Ом подходит для литий-ионных систем с напряжением 3,3 В, а вариант 32 Ом оптимизирован для регулируемых источников питания 5 В, охватывающих широкий спектр портативного оборудования.
Телекоммуникационная инфраструктура: для сигналов тревоги о проникновении в шкаф и сбоях питания на открытом воздухе или в неотапливаемых помещениях действует нижний рабочий предел –30°C.
Наружные и термически подверженные корпусам: оборудование, подверженное резким перепадам температуры, может зависеть от указанного рабочего диапазона от -30°C до +70°C для последовательного формирования оповещений.
| Требование к дизайну | Преимущество серии MLT‑8530H |
| Напряжение платформы еще не подтверждено | Common footprint позволяет позднее переключить сопротивление между 16 Ом и 32 Ом, сохраняя компоновку печатной платы. |
| Компромисс между запасом напряжения и потребляемым током | Версия 16 Ом работает при более низких напряжениях, а версия 32 Ом снижает потребление тока на шинах 5 В. |
| Необходимость в настраиваемых шаблонах оповещений | Пассивная конструкция передает полный контроль частоты тона, времени включения и модуляции микроконтроллеру. |
| Плотная недвижимость на печатных платах | Квадратный корпус 8,5 мм и высота 3,0 мм подходят для плотной компоновки SMT. |
| Развертывание в холодном климате | Рабочий пол −30°C указан в спецификации. |
| Смешанные процессы пайки | Пайка оплавлением, волновая и ручная пайка включены в спецификацию продукта. |
Магнитный пассивный зуммер SMD размером 8,5*8,5*3 мм занимает положение между самыми маленькими зуммерами SMD и более крупными типами со сквозными отверстиями. Высота 3,0 мм обеспечивает достаточный внутренний объем для надежной акустической мощности, а общая площадь для двух значений импеданса дает группам разработчиков свободу оптимизировать электрический интерфейс на поздних стадиях цикла разработки. Резонансная частота 2700 Гц, которая ниже, чем более распространенная частота 4 кГц, также может быть предпочтительна в акустических средах, где более глубокий тон обеспечивает лучшую дискриминацию.
Оценочные образцы доступны для обоих вариантов импеданса, чтобы вы могли подтвердить звуковое давление, потребление тока и совместимость привода на вашей собственной плате.
MEIDI Intelligent Technology производит электромагнитные и пьезоэлектрические акустические компоненты с 2011 года. Вертикально интегрированный завод компании в Цзянсу, Китай, сочетает в себе литье LCP, автоматическую намотку катушек, сборку SMD и 100% акустические испытания. Сертификация ISO 9001 и специальная лаборатория надежности обеспечивают основу для стабильного качества при крупносерийном производстве. Клиенты из автомобильной, промышленной, охранной и бытовой электроники полагаются на инженерную поддержку и своевременную доставку продукции MEIDI.
Серия MLT‑8530H производится в соответствии с той же системой качества. Каждая партия подвергается программе проверки надежности в соответствии со спецификацией продукта. Скрининг воздействия окружающей среды состоит из 48 часов при +80±2°C, 48 часов при -30±2°C и пяти циклов термического шока между этими экстремальными значениями с 30-минутной выдержкой при каждой температуре. Механическая прочность подтверждена испытаниями на вибрацию в диапазоне частот от 10 Гц до 55 Гц с амплитудой 1,0 мм по всем трем осям, за которыми следуют три падения с высоты 75 см на твердую деревянную поверхность толщиной 10 мм.
Влагостойкость оценивают путем выдержки образцов при температуре 50±5°C и относительной влажности 90–95% в течение 48 часов с двухчасовым восстановлением окружающей среды перед измерением. Целостность пайки подтверждается 10-секундным испытанием на нагрев припоя при температуре 250±5°C (корпус компонента на расстоянии 2,0 мм от точки пайки) и полным профилированием оплавления. Все условия испытаний, критерии приемки и документация на партию доступны для ознакомления заказчику. Для проектов, требующих расширенной квалификации, например, регулируемых стандартами автомобильной промышленности или медицинского оборудования, команда качества MEIDI может обсудить дополнительные протоколы проверки.
1. Как мне сделать выбор между MLT-8530H-16R и MLT-8530H-32R?
Выбор зависит от доступного напряжения привода и тока, который может выдавать ваш источник питания. Часть 16 Ом работает от 2,5 В до 4,5 В и идеально подходит для логики 3,3 В или одноэлементных литий-ионных конструкций. Часть 32 Ом работает от 4,5 В до 6,5 В, соответствуя стандартным шинам 5 В и потребляя меньший ток при той же акустической мощности. Поскольку оба имеют одинаковую схему контакта, вы можете оценить один вариант, а затем переключиться на другой, не изменяя печатную плату.
2. Какую схему управления следует использовать для каждого варианта?
Оба типа требуют внешнего прямоугольного сигнала частотой 2700 Гц и номинального напряжения. Транзисторный буфер или МОП-транзистор логического уровня необходим, поскольку ток катушки (<100 мА для 16 Ом, <80 мА для 32 Ом) превышает возможности большинства выводов GPIO микроконтроллера. Простой NPN-транзистор с базовым резистором является наиболее распространенным решением. Также можно использовать специальные микросхемы драйвера зуммера; убедитесь, что выходная частота установлена на 2700 Гц, чтобы достичь точки резонанса.
3. Могу ли я использовать MLT‑8530H‑16R от источника питания 5 В или версию 32 Ом от источника питания 3,3 В?
Использование варианта 16 Ом при напряжении выше 4,5 В может привести к перегреву катушки. Вариант с сопротивлением 32 Ом ниже 4,5 В приведет к снижению выходного звука, который может упасть ниже указанного минимума в 85 дБ. Если напряжение вашей системы фиксировано и не соответствует естественному диапазону ни одной из частей, MEIDI может предложить альтернативные модели или обсудить последовательный резистор небольшого номинала для версии 16 Ом, хотя это снизит звуковое давление.
4. Каково значение частоты 2700 Гц по сравнению с зуммерами 4000 Гц?
Центральная частота 2700 Гц ниже, чем частота 4 кГц, типичная для многих компактных зуммеров SMD. Оба находятся в диапазоне, где чувствителен человеческий слух, но более низкий тон может восприниматься как менее резкий и может вести себя по-разному внутри корпуса. Лучший выбор зависит от спектра окружающего шума и типа различения предупреждений, необходимого вашему продукту. Тестирование прототипа в обоих частотных диапазонах рекомендуется, если качество звука имеет решающее значение.
5. Что мне говорят образцы таблиц измерений?
Выборочные данные из 10 единиц показывают типичный разброс характеристик звукового давления, тока, частоты и импеданса. Эти цифры носят исключительно информативный характер и не заменяют гарантированные пределы: ≥85 дБ, 2700±300 Гц и сопротивление катушки в пределах ±3 Ом от номинального значения. Отчеты о производственных партиях, в которых документируются эти параметры для каждой партии, доступны по запросу.
Для получения помощи в выборе импеданса, эталонных проектах цепей управления, акустических измерениях с учетом напряжения или обсуждения индивидуальных настроек OEM отправьте свои требования через контактную форму. Команда разработчиков приложений MEIDI обычно отвечает в течение одного рабочего дня и сообщает техническую документацию, наличие образцов и оптовые цены.
Завод MEIDI в Цзянсу уже более десяти лет поставляет электромагнитные и пьезоэлектрические акустические компоненты клиентам по всему миру. Самостоятельное формование LCP, автоматическая намотка рулонов, сборка SMD и возможность полного акустического тестирования обеспечивают стабильное качество в объемах, требуемых промышленным, автомобильным и потребительским рынками. Процессы ISO 9001 и специальная лаборатория надежности подтверждают данные о производительности, опубликованные для каждого продукта.
