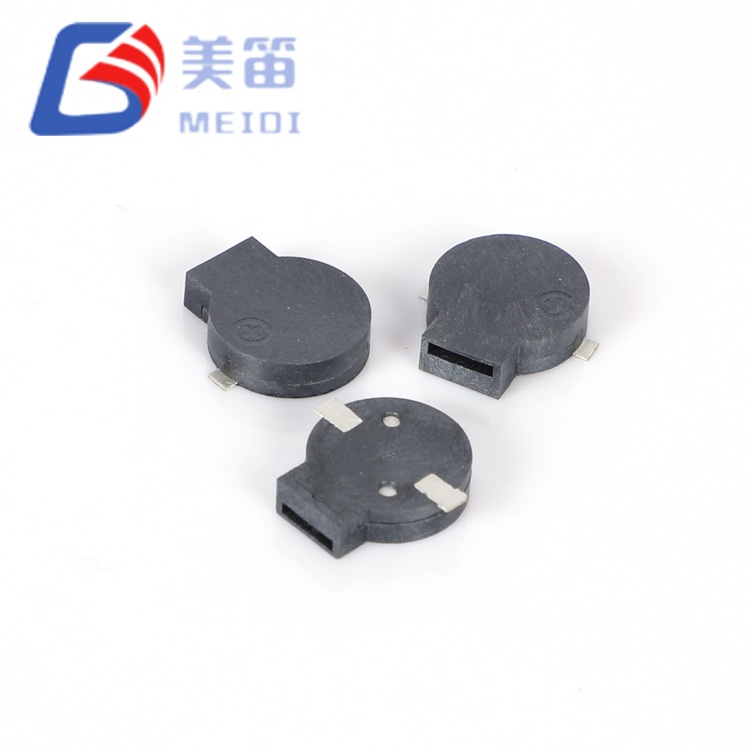

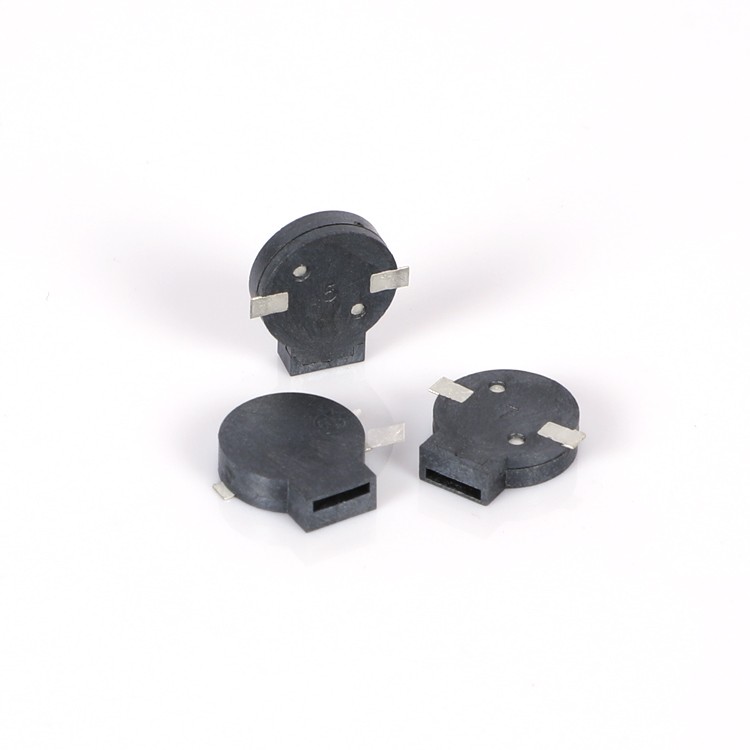

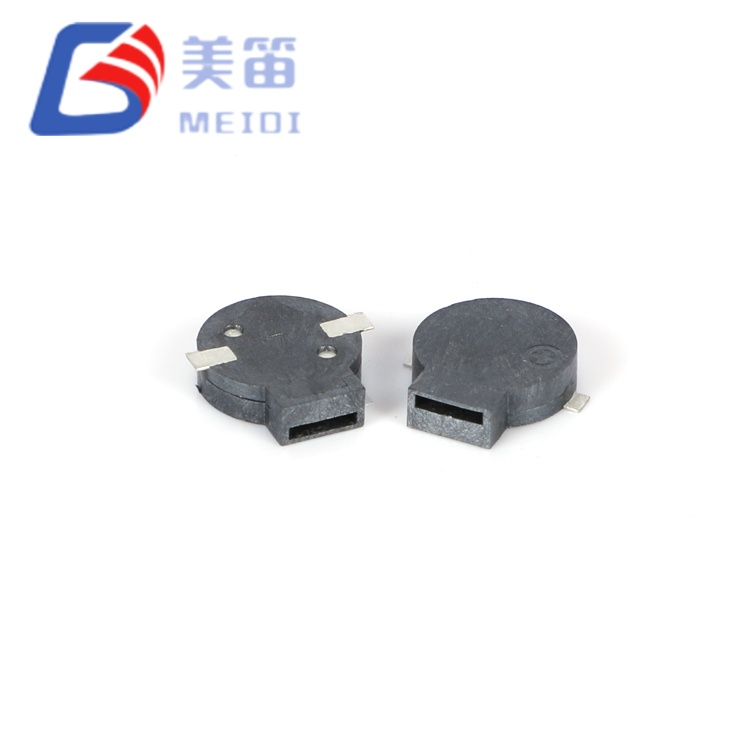

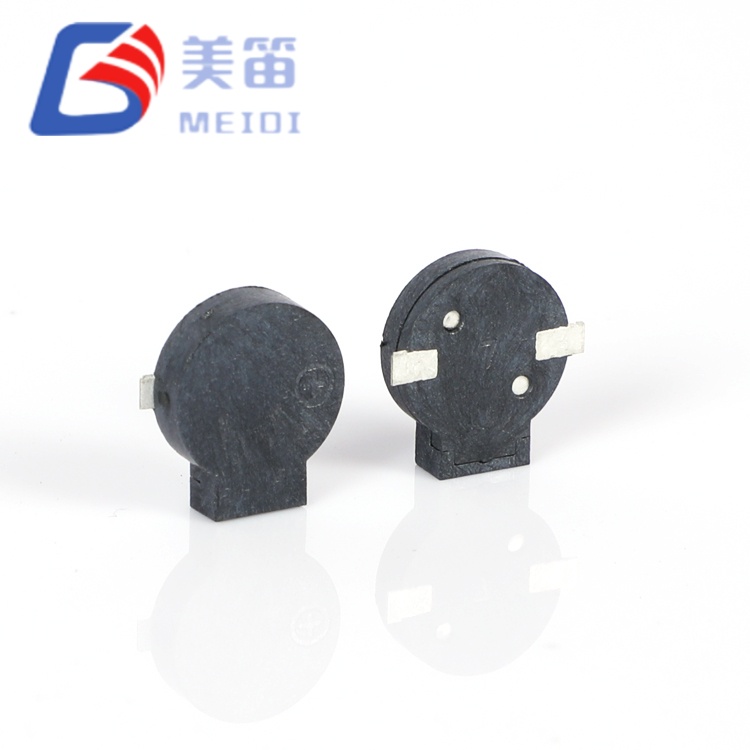

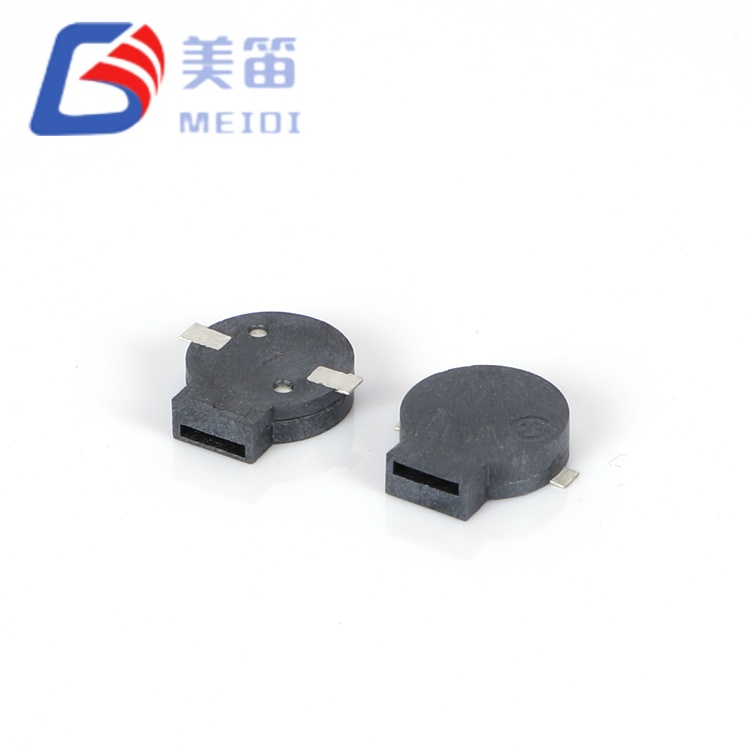

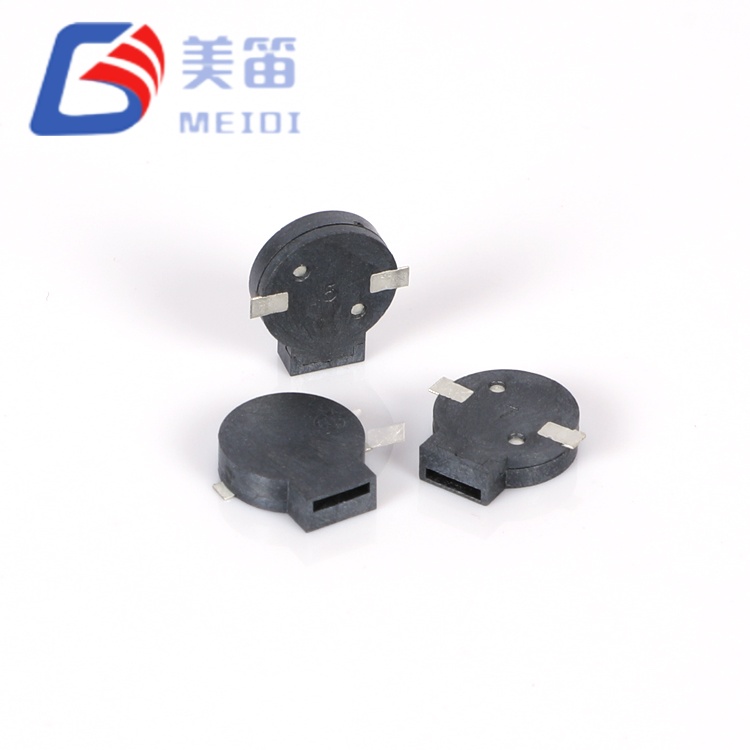

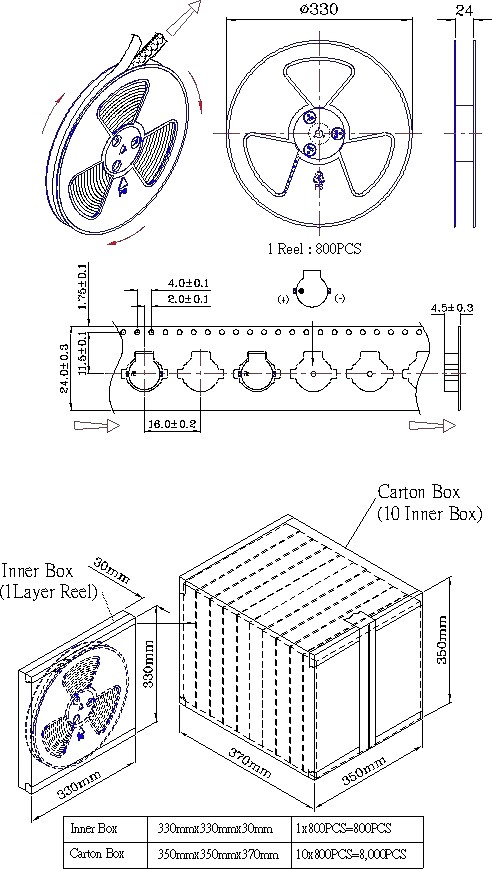

Магнитный пассивный зуммер SMD 9*2,5 мм

Контекст проектирования – когда важен круглый форм-фактор

Магнитный пассивный зуммер SMD размером 9*2,5 мм имеет круглый форм-фактор 9,0 мм, в отличие от семейств MLT-8540 и MLT-7525 с квадратным основанием. Круглая геометрия максимизирует площадь диафрагмы при заданной занимаемой площади: круг диаметром 9,0 мм охватывает площадь 63,6 мм², что обеспечивает на 30 % больше площади мембраны, чем альтернативные квадратные варианты диаметром 8,5 мм эквивалентной высоты. Эта увеличенная площадь диафрагмы способствует высокому уровню звукового давления, наблюдаемому во время производственных испытаний.

Профиль толщиной 2,5 мм (на 1,5 мм тоньше, чем у серии MLT-8540) устраняет серьезные ограничения по оси Z в сверхтонких корпусах, многоуровневых сборках печатных плат и местах установки рядом с батарейным отсеком. Масса 0,8 г – на 60% тяжелее, чем варианты толщиной 5 мм – способствует гашению вибраций и механической устойчивости в условиях ударов, что важно для применения в транспортных средствах и портативном оборудовании.

Архитектура с двойным импедансом обеспечивает ту же гибкость прототипирования и масштабируемость платформы, что и серия MLT-8540, но в более низкопрофильном корпусе. Вариант 16 Ом обеспечивает прямую оценку на логике 3,3 В и литий-ионных платформах без затрат на регулирование напряжения; вариант с сопротивлением 32 Ом легко интегрируется в автомобильные шины аксессуаров 5 В, промышленные модули ввода-вывода ПЛК и конечные точки с питанием по PoE, где более высокое напряжение на шине снижает индуцированные током электромагнитные помехи и потери в проводке.

Ключевые характеристики продукта

Максимальное соотношение диафрагмы к высоте — круглый корпус диаметром 9,0 мм обеспечивает наибольшую площадь вибрирующей мембраны в классе высоты 2,5 мм, оптимизируя акустическую мощность на единицу зазора по оси Z.

Унифицированная платформа с двойным импедансом — варианты 16 Ом и 32 Ом из идентичного механического корпуса размером 9,0 × 2,5 мм, что исключает необходимость перепроектирования компоновки печатной платы при оценке архитектур напряжения управления.

Проникновение низкочастотного шума — резонансный центр 2700 Гц нацелен на диапазон 2–3 кГц, где спектральная плотность промышленного окружающего шума сведена к минимуму, что улучшает восприятие сигналов тревоги в машинных средах.

Эффективность по току, оптимизированная по напряжению: сопротивление 16 Ом потребляет ≤100 мА при напряжении 3,6 В для портативных устройств с батарейным питанием; 32 Ом потребляет ≤80 мА при напряжении 5 В для снижения термической нагрузки в закрытых автомобильных модулях.

Продолжительное хранение в холодную погоду – температура хранения при температуре -40°C поддерживает арктическую логистику, высотное оборудование и технику, хранящуюся в зимних условиях, без ухудшения качества.

Корпус LCP, совместимый с оплавлением – черный жидкокристаллический полимер выдерживает пики оплавления 255±5°C при 3 проходах, сохраняя стабильность размеров во всем температурном диапазоне

Среды приложений

Управление парком коммерческих автомобилей – звуковые сигналы оповещения водителя и статуса груза в автофургонах, рефрижераторах и прицепах для дальних перевозок, работающих в системах 12 В/24 В с регулируемыми подцепями 5 В.

Интеллектуальные конечные точки учета и коммунальных услуг — обнаружение несанкционированного доступа, состояние связи и предупреждения о низком заряде батареи в счетчиках газа, мониторах электроэнергии и датчиках расхода воды, установленных в уличных шкафах.

Промышленная портативная диагностика – звуковая обратная связь «пройден/не пройден» в виброанализаторах, тепловизорах и портативных осциллографах, используемых при обслуживании в полевых условиях при переменных минимальных уровнях шума

Контроллеры сельскохозяйственной автоматизации — сигнализация о пороге орошения, оповещения о климате в теплицах и уведомления системы кормления скота в удаленных установках на солнечной энергии.

Медицинский транспорт и автомобили скорой помощи – сигналы готовности оборудования в машинах скорой помощи, мобильных клиниках и транспортных средствах для перевозки пациентов, где доминирует архитектура автомобильной шины 5 В.

Инверторные системы возобновляемых источников энергии: неисправность сети, ошибка заземления и предупреждения о техническом обслуживании в инверторах фотоэлектрических цепочек и небольших контроллерах ветряных турбин.

Проверка производства и надежности

Компания MEIDI производит оба варианта MLT-9025 на специализированных линиях сборки SMD с автоматической намоткой катушек, пайкой и акустической калибровкой. Наше предприятие в Цзянсу сертифицировано по стандарту ISO 9001:2015, при этом на каждом этапе производства применяется статистический контроль процесса.

Каждая партия продукции проходит единые квалификационные испытания:

Электрические характеристики – 100% проверка сопротивления катушки, рабочего тока и резонансной частоты.

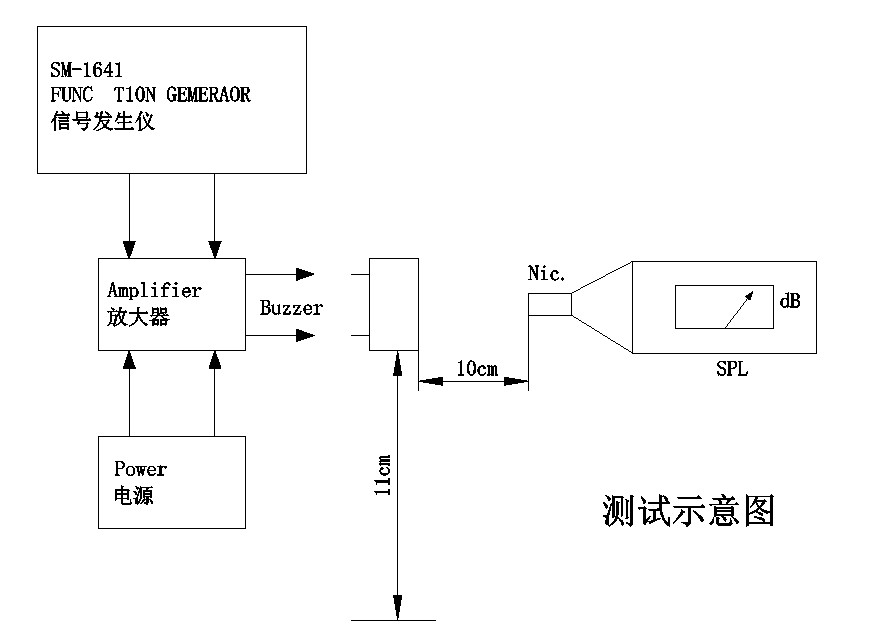

Акустическая проверка: статистические выборки подтверждают уровень звукового давления ≥85 дБ; результаты измерений постоянно превышают 91 дБ

Климатическая устойчивость — 48-часовое хранение при высоких температурах при +80°C, 48-часовое хранение при низких температурах при -30°C и 5-цикловый термический удар (-30°C ↔ +80°C, выдержка по 30 минут на каждый крайний случай).

Механическое напряжение – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, всего 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара).

Влагостойкость – 48 часов при 50°C и относительной влажности 95% с 2-часовым восстановлением и электрическими характеристиками.

Термостойкость припоя – 250°C в течение 10 секунд, зазор между корпусом и припоем 2,0 мм, а также соответствие профилю оплавления

Доступна документация о соответствии RoHS и REACH. Коды идентификации партии обеспечивают полную прослеживаемость даты производства, результатов испытаний и сертификатов на сырье.

Вопросы и ответы по интеграции

Вопрос 1: Чем круглая модель MLT‑9025 диаметром 9,0 мм отличается от квадратных альтернатив диаметром 8,5 мм, таких как MLT‑8540?

Круглая геометрия MLT-9025 максимально увеличивает площадь диафрагмы при заданной площади — круг диаметром 9,0 мм занимает 63,6 мм² по сравнению с 72,3 мм² для квадрата 8,5 мм. Однако высота 2,5 мм (по сравнению с 4,0 мм у MLT-8540) делает MLT-9025 предпочтительным выбором, когда зазор по оси Z сильно ограничен. Акустическая мощность сопоставима (оба ≥85 дБ), но более низкий профиль MLT-9025 приносит в жертву некоторую эффективность низкочастотного резонанса. Выбирайте MLT‑9025 для тонких корпусов; выберите MLT‑8540 для обеспечения максимального акустического запаса при наличии вертикального пространства.

Вопрос 2: Какая схема управления рекомендуется для каждого варианта?

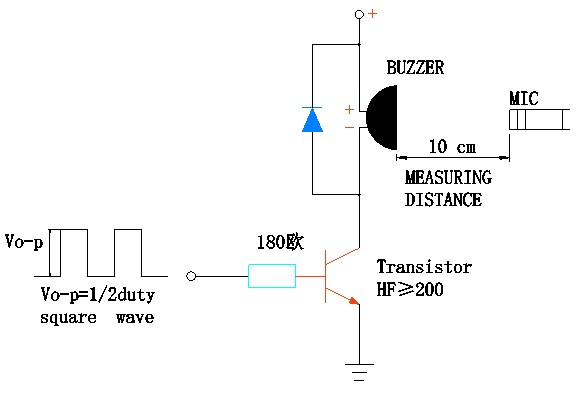

Вариант 16 Ом при напряжении 3,6 В потребляет ≤100 мА и может управляться напрямую от соответствующих контактов GPIO микроконтроллера (проверьте номинальный ток контакта) или через простой транзисторный переключатель NPN с базовым резистором 180 Ом. Вариант 32 Ом при напряжении 5 В потребляет ≤80 мА, но требует каскада управления при питании от логики 3,3 В; от логики 5 В — базовый резистор сопротивлением 330 Ом с транзистором общего назначения (h_ИП≥ 200) обеспечивает адекватный привод. Обратный диод (1N4148 или аналогичный) на катушке обязателен для обоих вариантов, чтобы защитить управляющий элемент от индуктивной отдачи во время коммутационных переходов.

В3: Достаточно ли высоты 2,5 мм для надежного вывода звука?

Да. В то время как более высокие резонаторы (3,0–4,0 мм) обеспечивают повышенную эффективность резонанса Гельмгольца, профиль MLT-9025 толщиной 2,5 мм достигает ≥85 дБ за счет оптимизированного натяжения диафрагмы и геометрии магнитного зазора. Выборочные измерения подтверждают уровень звукового давления выше 91 дБ, демонстрируя, что тонкий профиль не ухудшает акустические характеристики. Компромиссом является полоса частот: высота 2,5 мм поддерживает сильный резонанс 2700 Гц, но обеспечивает меньший внерезонансный отклик, чем более высокие альтернативы. Для приложений с чистотональной сигнализацией это не является ограничением.

Вопрос 4: Могут ли оба варианта выдержать резкие скачки температуры под капотом автомобиля?

Рабочий диапазон составляет от -30°C до +70°C, что подходит для большинства применений в салоне и салоне автомобиля. В условиях подкапотного пространства, температура которых превышает +70°C, требуется управление температурным режимом или альтернативные семейства высокотемпературных зуммеров. Допустимая температура хранения -40°C позволяет обеспечить холодный запуск и зимнюю транспортировку без ухудшения качества, однако устойчивая работа при температуре ниже -30°C не гарантируется. При использовании в моторном отсеке обращайтесь в компанию MEIDI для получения рекомендаций по вариантам, рассчитанным на высокие температуры.

Вопрос 5: Доступны ли пользовательские резонансные частоты или значения импеданса для OEM-программ?

Да. MEIDI поддерживает настройку OEM/ODM, включая промежуточные значения импеданса (20–24 Ом для архитектур с разделенным напряжением), измененные резонансные частоты (диапазон 2,0–3,5 кГц), альтернативные цвета корпуса для визуальной идентификации и индивидуальную упаковку с лентой и катушкой. Действуют минимальные объемы заказа и сроки выполнения. Свяжитесь с нашим отделом продаж, чтобы обсудить конкретные требования и запросить расценки на индивидуальные конфигурации.

Вопрос 6: Какова рекомендуемая площадь печатной платы для круглого корпуса диаметром 9,0 мм?

Рекомендуется круглый рисунок колодки, соответствующий диаметру корпуса 9,0 мм, с зазором 0,25 мм с каждой стороны. Клеммы SMD расположены на нижней стороне круглого корпуса; Площадь основания печатной платы должна включать две прямоугольные площадки под компонентом, расположенные в соответствии с расстоянием между клеммами, указанным в таблице данных. По запросу компания MEIDI предоставляет рекомендации по занимаемой площади, соответствующие стандарту IPC, и файлы 3D STEP.
