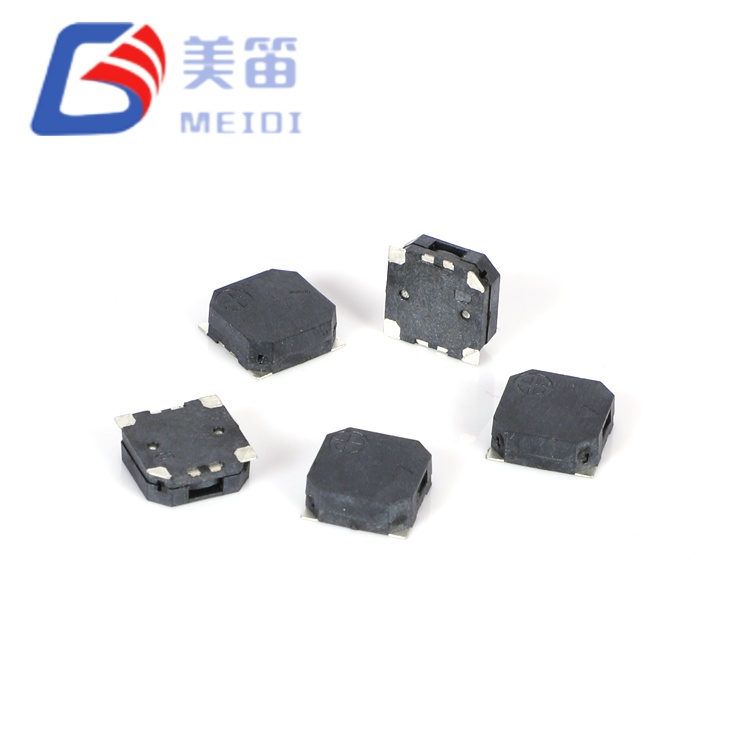

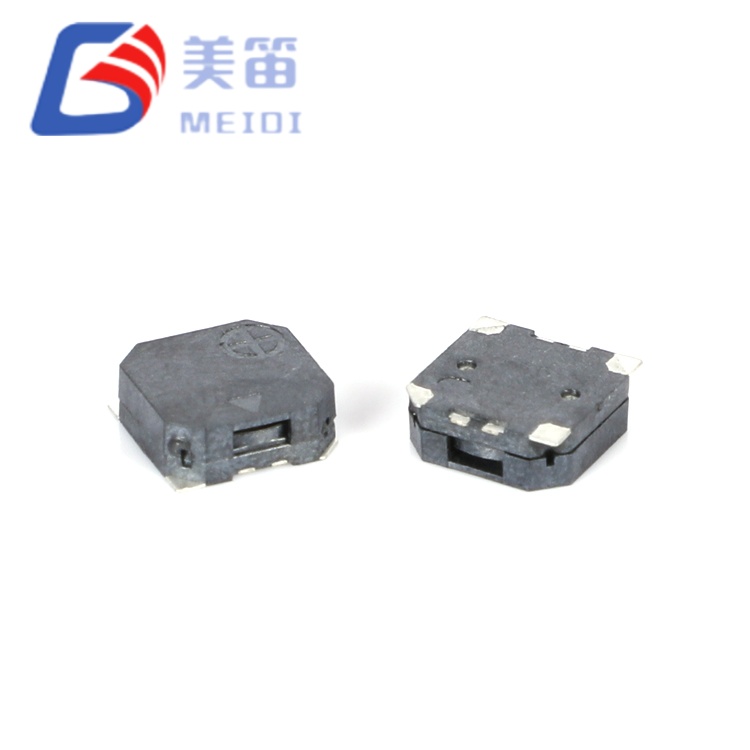

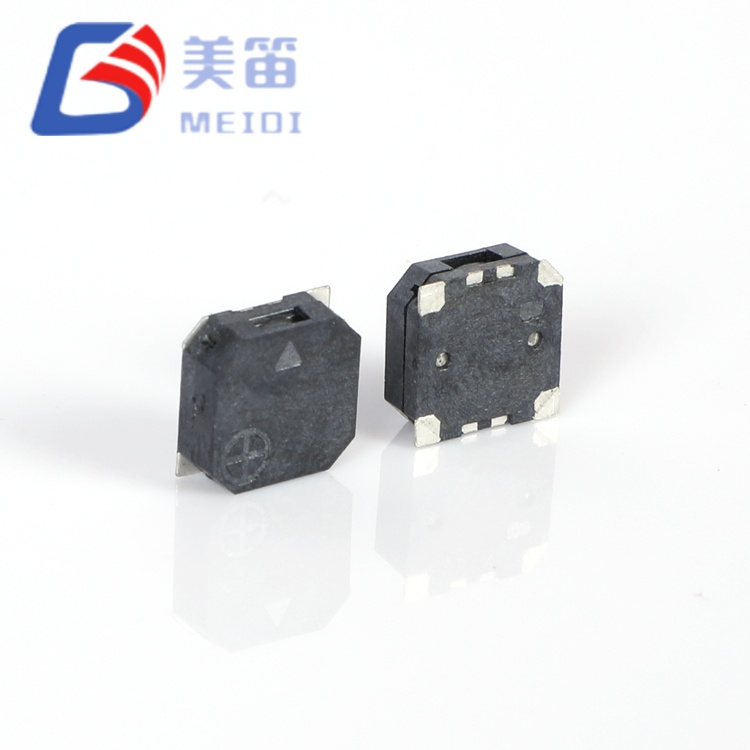

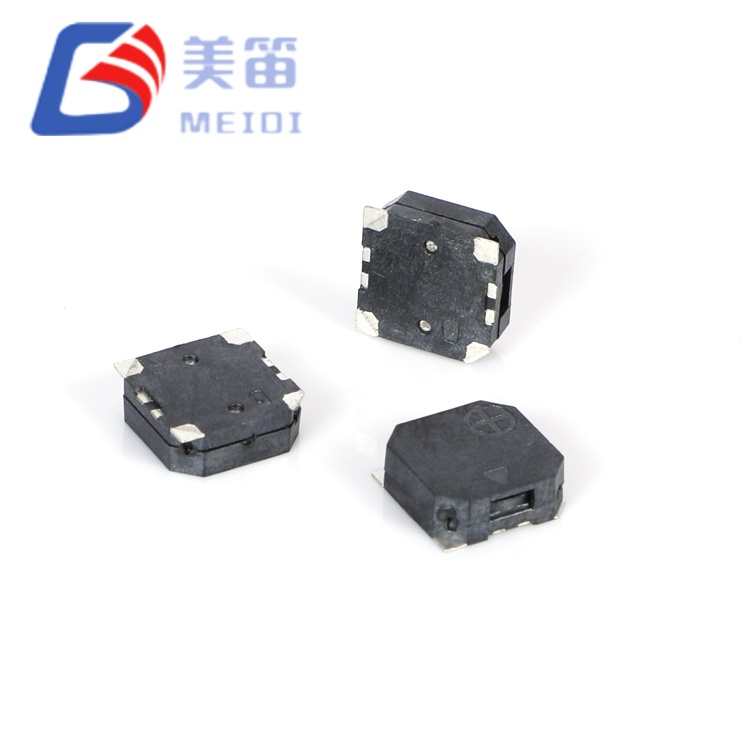

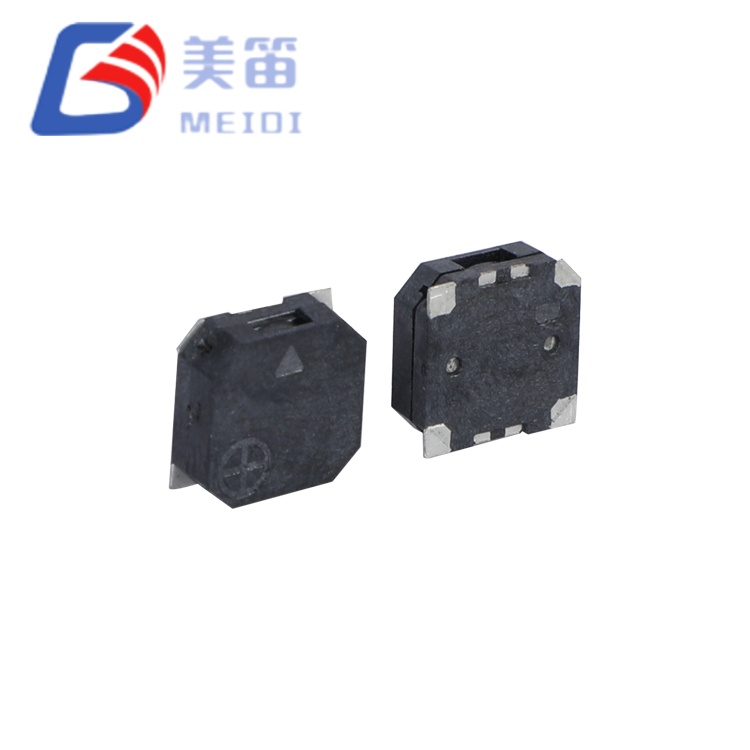

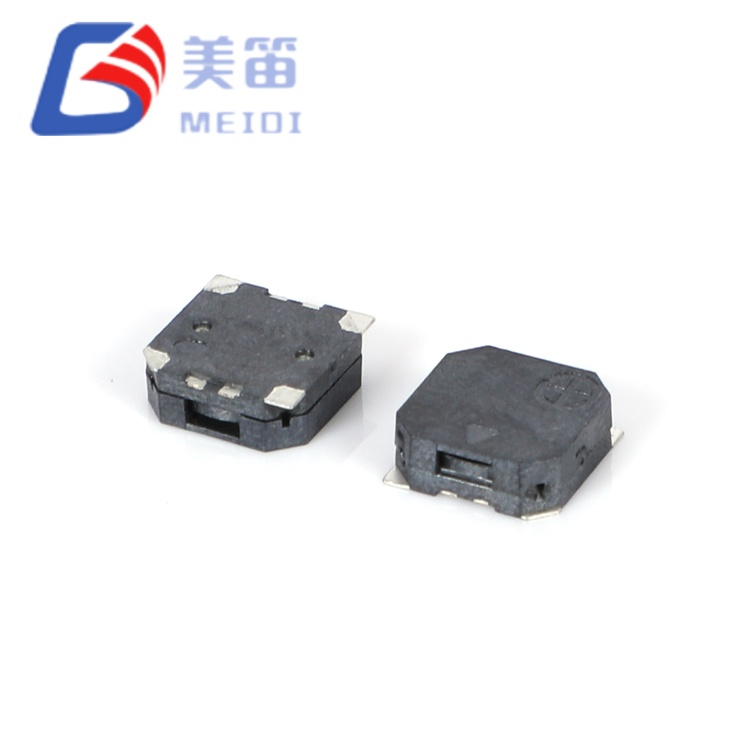

Магнитный пассивный зуммер для поверхностного монтажа MLT-7525-16R размером 7,5*7,5*2,5 мм представляет собой шаг вперед в линейке зуммеров MLT SMD, предназначенный для применений, в которых компактная серия 5 мм оказывается недостаточно акустической или электрической. Этот электромагнитный пассивный зуммер SMD с размером 7,5 × 7,5 мм и высотой 2,5 мм занимает в 2,25 раза больше площади печатной платы, чем его 5-мм аналоги, обеспечивая заметно более высокое звуковое давление и более широкую совместимость по напряжению.
Наиболее существенное отличие от серии 5 мм заключается в ее электрической и акустической настройке. Номинальное напряжение увеличивается до 3,6 В с рабочим диапазоном 2,5–4,5 В при непосредственном размещении одноячеечных литий-ионных аккумуляторов (номинал 3,0–4,2 В) и логических систем 5 В без регулирования напряжения. Резонансная частота снижается до 2700 ± 300 Гц — диапазона, в котором человеческий слух остается чувствительным, в то время как окружающие механические и электрические шумы обычно уменьшаются, улучшая соотношение сигнал/шум в промышленных условиях.
Сопротивление катушки 16 ± 3 Ом представляет собой осознанный выбор конструкции для работы при более высоком напряжении. При напряжении 3,6 В потребляемый ток остается ≤ 100 мА, в то время как увеличенные витки катушки и увеличенная площадь диафрагмы создают выходной сигнал ≥ 85 дБ. Этот уровень импеданса подходит для приложений, в которых схемы управления работают от шин 5 В или где снижение потребления тока имеет приоритет над минимальным количеством компонентов.
Модель MLT-7525-16R, изготовленная компанией MEIDI, имеет более широкий температурный диапазон, чем серия 5 мм, — работает от -30 °C до +70 °C и хранится от -40 °C до +85 °C. Этот расширенный диапазон поддерживает развертывание в наружном оборудовании, неотапливаемых корпусах и внутренних помещениях автомобилей, где температурные отклонения превышают стандартные пределы потребительского уровня. Свяжитесь с нами, чтобы запросить ценовое предложение или отправить запрос на оптовую цену.
Увеличенная площадь основания 7,5 × 7,5 мм с профилем 2,5 мм для превосходной акустической мощности в компактной форме SMD
Более высокое номинальное напряжение 3,6 В с рабочим диапазоном 2,5–4,5 В — совместимо с литий-ионными системами 3,7 В и логическими системами 5 В.
Более низкая резонансная частота 2700 ± 300 Гц — более эффективно проникает в окружающий шум, чем альтернативы с частотой 4 кГц.
Повышенное звуковое давление ≥ 85 дБ на расстоянии 10 см для требовательных промышленных применений и систем безопасности.
Сопротивление катушки 16 ± 3 Ом оптимизировано для цепей управления более высоким напряжением с пониженным потреблением тока.
Расширенный температурный диапазон: от -30 °C до +70 °C в рабочем режиме, от -40 °C до +85 °C при хранении.
Увеличенная площадь акустической диафрагмы — квадратный корпус площадью 7,5 мм вмещает вибрирующую мембрану большего размера, чем варианты с диаметром 5 мм, что повышает эффективность генерации звукового давления на более низких частотах.
Низкочастотный резонанс 2,7 кГц — нацелен на диапазон 2–3 кГц, где слуховая чувствительность человека пересекается с пониженным окружающим шумом, улучшая чувствительность в промышленных условиях и на открытом воздухе.
Номинальное напряжение 3,6 В в диапазоне 2,5–4,5 В — встроенная совместимость с литий-ионными элементами, логикой 5 В и автомобильными системами 12 В благодаря простому резистивному или транзисторному приводу.
Сопротивление 16 ± 3 Ом для эффективности при более высоком напряжении — уменьшенное потребление тока при повышенном напряжении по сравнению с альтернативами с сопротивлением 12 Ом, что упрощает управление температурой в цепях драйвера.
Расширенный рабочий диапазон от -30 °C до +70 °C — превосходит стандартные нижние пределы -20 °C, поддерживает сценарии холодного запуска и развертывания при температуре ниже нуля.
Черный корпус LCP с низким профилем толщиной 2,5 мм — обеспечивает соблюдение вертикального зазора при максимальном увеличении объема внутренней акустической полости.
| Параметр | Ценить |
| Тип продукта | Электромагнитный пассивный зуммер SMD |
| Номинальное напряжение | 3,6 В (размах) |
| Рабочее напряжение | 2,5–4,5 В (размах) |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ |
| Рабочий ток | ≤ 100 мА |
| Резонансная частота | 2700 ± 300 Гц |
| Сопротивление катушки | 16 ± 3 Ом |
| Рабочая температура | -30 °С ~ +70 °С |
| Температура хранения | -40 °С ~ +85 °С |

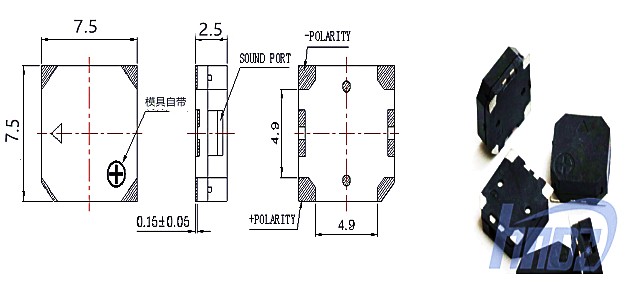

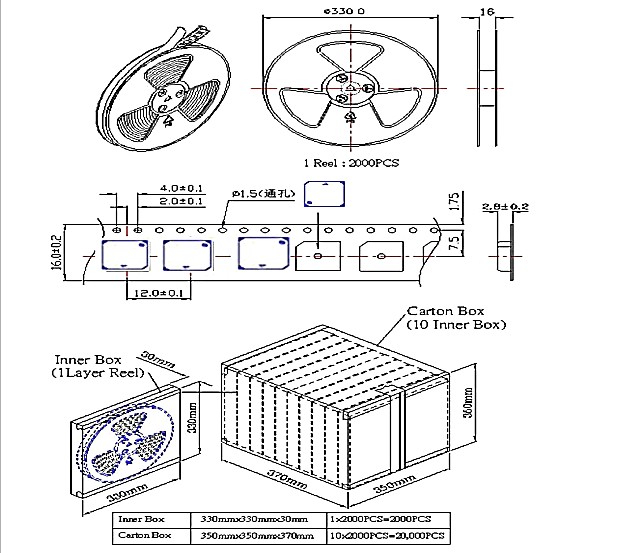

| Размеры (Д × Ш × В) | 7,5 × 7,5 × 2,5 мм |
| Масса | 0,5 г |
| Материал корпуса | Черный ЛКП |
| Метод пайки (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. |
Магнитный пассивный зуммер для поверхностного монтажа размером 7,5*7,5*2,5 мм занимает особое место в мире зуммеров для поверхностного монтажа: он заполняет пробел между компактными устройствами толщиной 5 мм и громоздкими магнитными зуммерами со сквозными отверстиями. Для инженеров, которые ограничены сборкой на поверхности, но которым требуется акустическая мощность, превышающая ту, которую могут обеспечить корпуса 5 мм, этот электромагнитный пассивный зуммер SMD 16 Ом, 3,6 В представляет собой жизнеспособное промежуточное решение.
Выбор частоты требует особого внимания. На частоте 2700 Гц MLT-7525-16R работает ниже диапазона 4 кГц, где концентрируются большинство компактных зуммеров. Это имеет значение в двух контекстах: во-первых, более низкие частоты распространяются с меньшим ослаблением в атмосфере на короткие расстояния; во-вторых, в промышленных условиях обычно наблюдается более низкая спектральная плотность шума в диапазоне 2–3 кГц по сравнению с диапазоном 4 кГц, где охлаждающие вентиляторы, импульсные источники питания и цифровая электроника создают значительные помехи.
Импеданс 16 Ом представляет собой другую парадигму схемы управления, чем серия 12 Ом. Хотя прямое управление GPIO от микроконтроллеров с напряжением 3,3 В менее практично (ток будет превышать типичные пределы вывода 25 мА), более высокий импеданс естественным образом сочетается с логикой 5 В, специальными микросхемами драйверов или простыми транзисторными каскадами, работающими от литий-ионных или регулируемых источников питания. Полученная система часто обеспечивает лучшую электромагнитную совместимость из-за меньшего количества переходных процессов.
Масса 0,5 г — в пять раз больше, чем 0,1 г у вариантов диаметром 5 мм — способствует механической прочности. Повышенная инерция противостоит микрофонным эффектам, вызванным вибрацией, и обеспечивает более стабильную акустическую мощность в условиях механических ударов. Запросите образец для оценки проникновения низкочастотных частот в вашу целевую среду.
Системы сигнализации промышленного оборудования — оповещения об аварийной остановке, неисправностях и перегрузке в станках с ЧПУ, прессах и погрузочно-разгрузочном оборудовании, где окружающий шум превышает 70 дБ.
Наружная телекоммуникационная инфраструктура — предупреждения о проникновении в шкаф, сбое питания и перегреве на базовых станциях, ретрансляторах и сетевых узлах.
Внутренние системы коммерческих автомобилей — сигнализация заднего хода, напоминание о непристегнутых ремнях безопасности и оповещения о грузовых дверях в фургонах, грузовиках и строительной технике.
Сельскохозяйственная и строительная техника. Предупреждения о рабочем состоянии и границах безопасности тракторов, экскаваторов и комбайнов, подвергающихся воздействию вибрации и пыли.
Источники бесперебойного питания (ИБП) — оповещения о режиме работы батареи, перегрузке и техническом обслуживании в центрах обработки данных и системах резервного питания медицинского уровня.
Логистическое оборудование холодовой цепи — сигнализация нарушения температуры и открытия дверей в рефрижераторных транспортных контейнерах и морозильных камерах.
MEIDI применяет единые протоколы надежности во всей продукции серии MLT, при этом MLT-7525-16R подвергается такой же комплексной стресс-проверке:
• Проверка климатической стойкости — 48-часовое хранение при высокой температуре при +80 ± 2 °C, 48-часовое хранение при низкой температуре при -30 ± 2 °C и 5-цикловый термический удар (-30 °C ↔ +80 °C, выдержка 30 минут).
•Испытание на механическую нагрузку — синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара).
• Проверка устойчивости к влажности — 48-часовое выдерживание при температуре 50 ± 5 °C и относительной влажности 90–95 % с последующим 2-часовым восстановлением окружающей среды и полной электрической характеристикой.
• Подтверждение целостности пайки — термостойкость припоя при температуре 250 ± 5 °C в течение 10 ± 0,5 секунды (зазор между телом и припоем 2,0 мм), а также полное соответствие профилю оплавления.

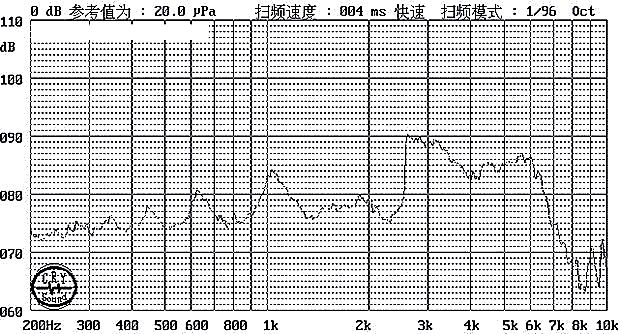

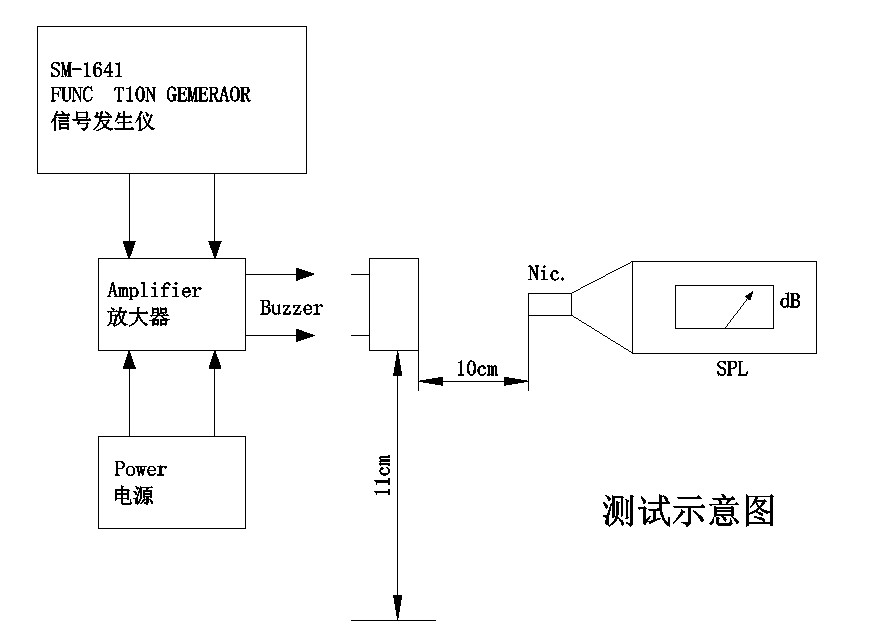

Данные испытаний выборочной партии (10 единиц, стандартный привод 3,6 В, 10 см) подтверждают: звуковое давление 87,3–89,5 дБ, ток 71,0–72,7 мА, частота 2705–2735 Гц, полное сопротивление 16,0–16,7 Ом — все в пределах допустимых значений спецификации.
1. Почему в MLT-7525-16R используется сопротивление 16 Ом, а не 12 Ом, обычное для зуммеров SMD меньшего размера?
Катушка сопротивлением 16 Ом оптимизирована для номинального напряжения 3,6 В и рабочего диапазона 2,5–4,5 В. При таких напряжениях катушка сопротивлением 12 Ом будет потреблять чрезмерный ток (до 300 мА при напряжении 3,6 В), превышающий возможности стандартных драйверов и выделяющий нежелательное тепло. Импеданс 16 Ом поддерживает ток ≤ 100 мА, обеспечивая при этом достаточное количество витков катушки для управления большей диафрагмой на частоте 2,7 кГц. Это представляет собой оптимизацию на уровне системы, а не простой выбор сопротивления.
2. Может ли MLT-7525-16R управляться напрямую от GPIO микроконтроллера с напряжением 3,3 В?

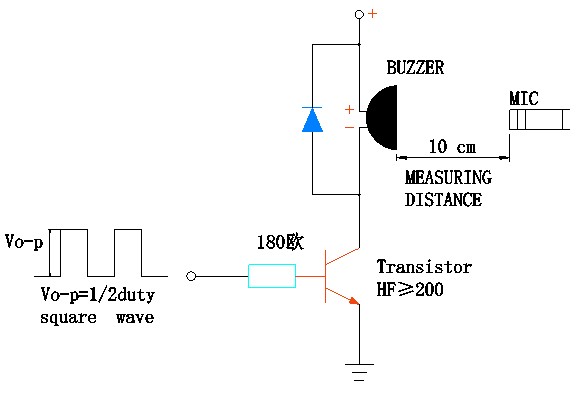

Не рекомендуется. При напряжении 3,3 В катушка с сопротивлением 16 Ом будет потреблять примерно 206 мА, что намного превышает типичный предел 20–25 мА для стандартных выводов микроконтроллера и сопряжено с риском необратимого повреждения. Требуется простой NPN-транзистор или драйвер MOSFET. Для систем с напряжением 5 В базовый резистор сопротивлением 180 Ом с транзистором общего назначения (HF ≥ 200) обеспечивает достаточный уровень возбуждения, аналогичный стандартной испытательной схеме, используемой для определения характеристик.
3. Как частота 2,7 кГц соотносится с частотой зуммеров 4 кГц в практическом применении?
Резонансная частота 2,7 кГц обеспечивает превосходное проникновение в шумной обстановке и уменьшенное направленное излучение по сравнению с частотой 4 кГц. Чувствительность человеческого слуха на этих частотах сопоставима (обе находятся в наиболее чувствительном диапазоне 2–5 кГц). Основным компромиссом является физический размер: для достижения резонанса 2,7 кГц в компактном корпусе требуется диафрагма большего размера, которую помещает корпус диаметром 7,5 мм. Для приложений, где зуммеры частотой 4 кГц не слышны из-за шума окружающей среды, MLT-7525-16R обеспечивает прямой путь обновления.
4. Каково значение номинальной температуры хранения -40 °C?
Расширенный диапазон хранения до -40 °C поддерживает логистику холодовой цепи, высотное оборудование и технику, хранящуюся в зимнее время, где стандартные пределы -30 °C могут быть превышены во время транспортировки или простоя. Рабочий предел остается -30 °C, что означает, что устройство не должно активно эксплуатироваться при температуре ниже этой, но оно может выдерживать колебания при хранении до -40 °C без ухудшения качества. Это различие имеет решающее значение для аэрокосмической, арктической и криогенной техники.
5. Подходит ли MLT-7525-16R в качестве замены магнитных зуммеров со сквозными отверстиями в существующих конструкциях?
Да, с доработкой разводки печатной платы. Площадь поверхности SMD 7,5 мм занимает площадь, сравнимую со многими зуммерами со сквозными отверстиями диаметром 9 и 12 мм, при этом устраняется необходимость сверления отверстий и ручной установки. Гарантия звукового давления ≥ 85 дБ обеспечивает расчетный запас для промышленных систем оповещения. Основным моментом при проектировании является схема возбуждения: зуммеры со сквозным отверстием часто работают при напряжении 12 В с внутренними генераторами, тогда как MLT-7525-16R требует внешнего возбуждения с частотой 2,7 кГц при напряжении 3,6 В. Простой генератор или выход ШИМ микроконтроллера заменяет автоколебательный привод, ранее обеспечиваемый активным зуммером.
Свяжитесь с MEIDI для получения конкурентоспособных предложений, технических образцов и настройки OEM/ODM. Наша команда разработчиков приложений может помочь с проектированием схемы драйвера для 5-вольтовых и литий-ионных систем, моделированием акустического корпуса и оптимизацией профиля оплавления для вашей производственной линии.
