Корпус со сквозными отверстиями 9 × 5 мм для прямого монтажа на печатную плату
Резонансная частота 2700 Гц для тонального выхода с внешним приводом прямоугольных импульсов
Сопротивление катушки 16 Ом для схем драйвера класса 3 В.
Мин. Звуковое давление 85 дБ на расстоянии 10 см при 3Vo‑p, 2700 Гц, рабочий цикл 50 %
Диапазон рабочего напряжения 3–7Vo‑p
Корпус из черного PPO рассчитан на работу от -20 ℃ до +70 ℃.

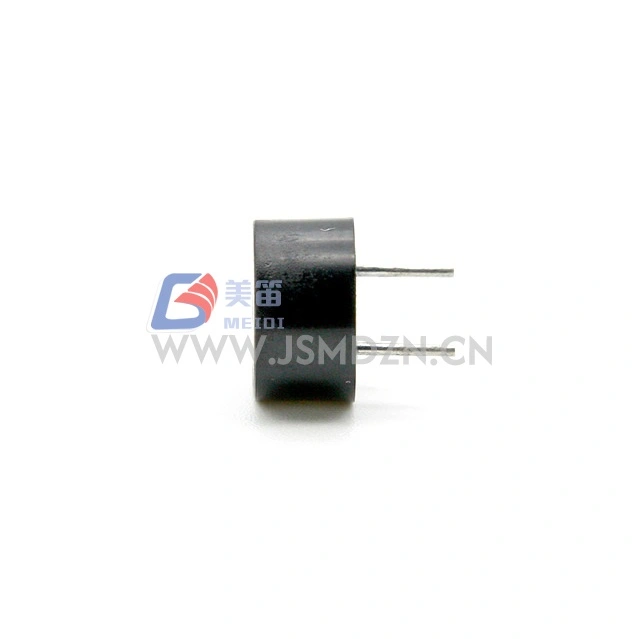

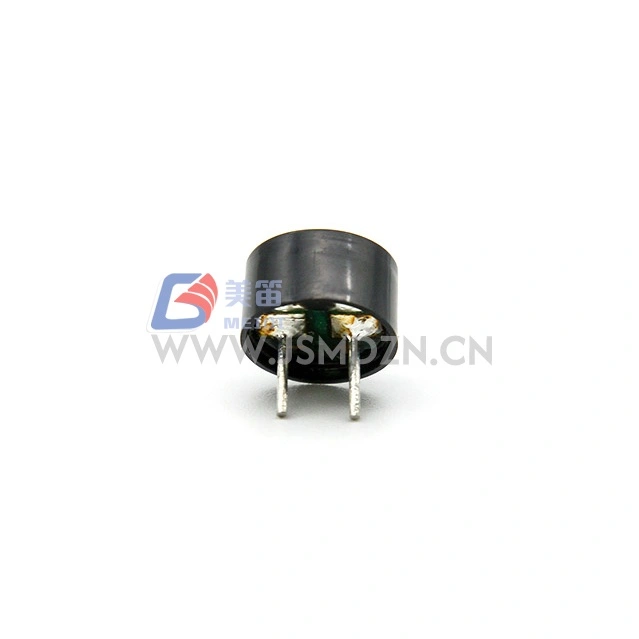

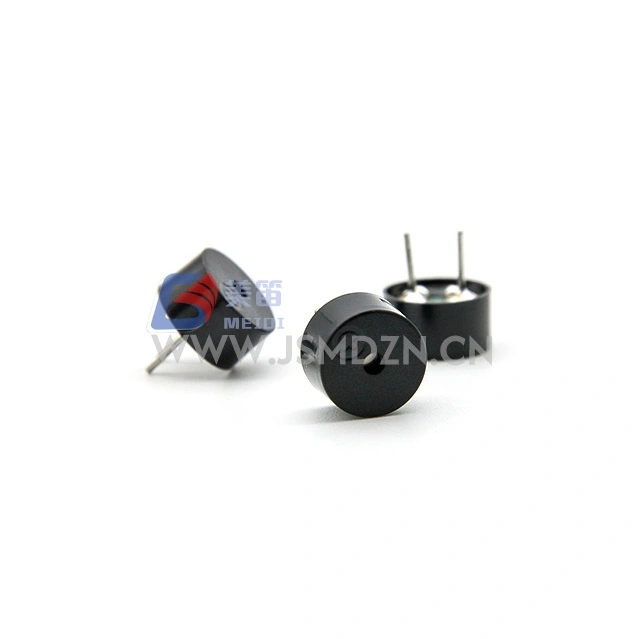

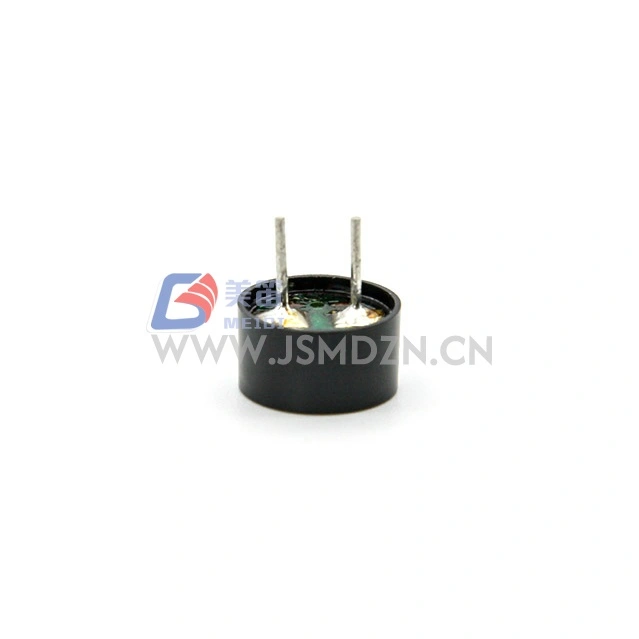

Электромагнитный пассивный зуммер со сквозным отверстием MEIDI HN‑9050 размером 9x5 мм — это электромагнитный пассивный зуммер со сквозным отверстием, которому для генерации звука требуется внешний прямоугольный сигнал или сигнал ШИМ. Благодаря номинальному напряжению 3 В пик и рабочему диапазону 3–7 В пик он поддерживает логику 3 В и буферные каскады драйверов, обычно используемые в промышленном оборудовании. Катушка сопротивлением 16 Ом и резонансная частота 2700 Гц обеспечивают определенный акустический эталон для систем сигнализации и обратной связи о состоянии. Будучи пассивным устройством, HN‑9050 позволяет управлять частотой и тембром посредством внешнего сигнала, обеспечивая гибкую генерацию звука в различных приложениях.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | — |
| Номинальное напряжение | 3Во‑п | Резонансная опорная частота |
| Рабочее напряжение | 3–7Во‑п | Пик сигнала привода |
| Номинальный ток | Макс. 80 мА | При 2700 Гц, коэффициент заполнения 50 %, прямоугольный сигнал 3 Vo‑p |

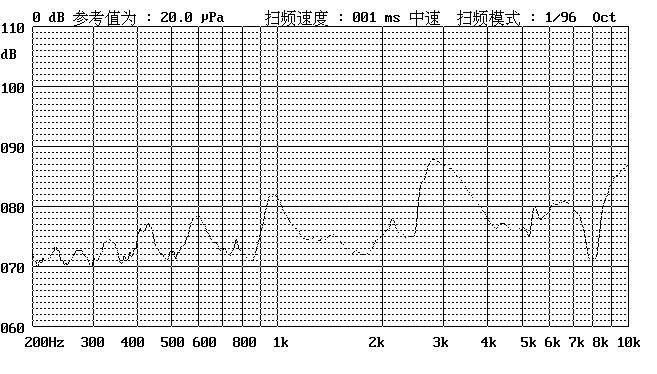

| Уровень звукового давления | Мин. 85 дБ | При 2700 Гц, 50% нагрузки, 3Vo‑p, 10 см |
| Сопротивление катушки | 16 ± 4 Ом | При 25 ℃, постоянный ток |
| Резонансная частота | 2700 Гц | При номинальном напряжении |
| Рабочая температура | -20℃ ~ +70℃ | — |
| Температура хранения | -30℃ ~ +80℃ | — |
| Вес нетто | Прибл. 1,5 г | — |
| Материал корпуса | Черный ППО | — |
| Охрана окружающей среды | РоХС | — |
Стандартные условия испытаний: температура 25±3℃, относительная влажность 60±10%, давление 860–1060 гПа.
Монтажные платы со сквозными отверстиями в промышленных блоках управления для оповещения о состоянии и неисправностях
Модули сигнализации и безопасности, управляемые внешними источниками прямоугольных импульсов
Бытовая и коммерческая техника с традиционной разводкой печатных плат.
Офисное оборудование и торговые автоматы с синхронизированными звуковыми сигналами
Измерительные и контрольно-измерительные устройства, требующие тональной обратной связи
Инфраструктура связи для технического обслуживания и индикации аварийных сигналов
| Требование к дизайну | Преимущество HN‑9050 |
| Акустический выход в сквозном формате | Мин. Уровень звукового давления 85 дБ в корпусе 9 × 5 мм. |
| Совместимость с системой 3 В | Номинал 3Vo‑p с рабочим диапазоном 3–7 Vo‑p |
| Ручная и автоматизированная сборка | Выводы со сквозными отверстиями для ручной и волновой пайки |
| Допуск на изменение поставок | Максимальное рабочее напряжение 7Vo‑p |
| Термическая стабильность | Корпус PPO от -20 ℃ до +70 ℃ |
Компания MEIDI производит HN‑9050 в рамках контролируемых производственных процессов, включая входной контроль материалов, проверку сопротивления катушки и акустические испытания каждой производственной партии. Каждая партия подвергается испытаниям на надежность, охватывающим срок службы, высокую/низкую температуру, влажность, термический удар, падение и вибрацию. После любого из этих испытаний продукт должен соответствовать критериям приемки без функционального ухудшения, выходящего за пределы указанного допуска по звуковому давлению.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при температуре 40℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановиться при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка, все 6 сторон и 3 края, падение с высоты 1,2 м на толстую деревянную доску. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики.
1. Какой управляющий сигнал требуется для HN‑9050?

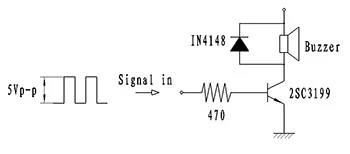

HN‑9050 представляет собой пассивный зуммер, для которого требуется внешний прямоугольный сигнал или сигнал ШИМ. Прямоугольный сигнал с частотой 2700 Гц, коэффициентом заполнения 50 % и напряжением 3Vo‑p обеспечивает номинальный мин. Выходная мощность 85 дБ на расстоянии 10 см. Свяжитесь с MEIDI для получения рекомендаций по применению схемы привода.
2. Может ли этот зуммер работать при напряжении, отличном от 3Vo‑p?
Да. Диапазон рабочего напряжения составляет 3–7Vo‑p. Звуковое давление измеряется напряжением возбуждения; номинальный уровень звукового давления указан на уровне 3Vo‑p. Если напряжение выходит за пределы этого диапазона, обратитесь в компанию MEIDI для проверки.
3. Как сопротивление катушки 16 Ом влияет на конструкцию драйвера?
Катушка с сопротивлением 16 Ом потребляет максимум 80 мА при напряжении 3Vo‑p. Убедитесь, что ваш каскад драйвера может генерировать этот ток с достаточным напряжением насыщения и рассеиванием тепла.
4. Какие методы пайки совместимы с корпусом ППО?
Выводы со сквозными отверстиями поддерживают стандартную ручную пайку и пайку волновой пайкой. Избегайте длительного термического воздействия, превышающего номинальную температуру корпуса. Свяжитесь с MEIDI для получения рекомендуемых профилей пайки.
5. Совместим ли контакт HN‑9050 с другими звонками со сквозным отверстием диаметром 9 мм?

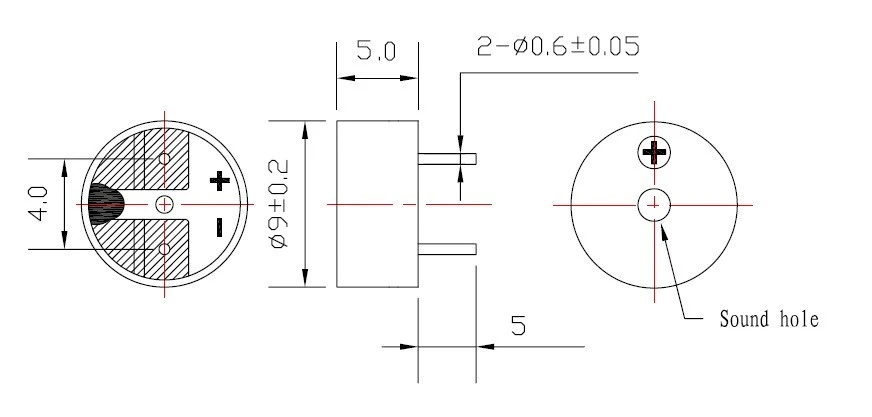

Свяжитесь с MEIDI для получения механического чертежа и рекомендуемой схемы отверстий, чтобы проверить совместимость печатной платы с вашей печатной платой.
Для получения технических паспортов, примечаний к схемам привода, отчетов об испытаниях на надежность или OEM-индивидуализации HN‑9050 обращайтесь в компанию MEIDI. Наша команда поддерживает блоки оценки и разработку приложений для сквозной интеграции зуммеров.
