Пьезоэлектрический пассивный зуммер с подпружиненными штырями Pogo

Пьезоэлектрический пассивный зуммер HNR‑1207 PA6.5 с подпружиненными штырями Pogo — это пьезоэлектрический пассивный зуммер со сквозным отверстием, разработанный для систем с батарейным питанием и сбора энергии, где каждый микроампер влияет на время работы. Потребляя измеренный ток 0,45–0,54 мА при 5 В (4000 Гц), этот компонент обеспечивает уровень звукового давления ≥80 дБ при токе менее одной десятой тока обычных электромагнитных активных зуммеров, что значительно продлевает срок службы батарей в портативных медицинских устройствах, носимых мониторах и узлах беспроводных датчиков.

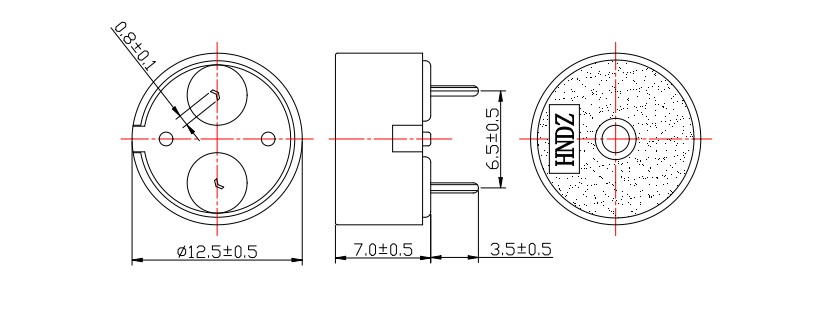

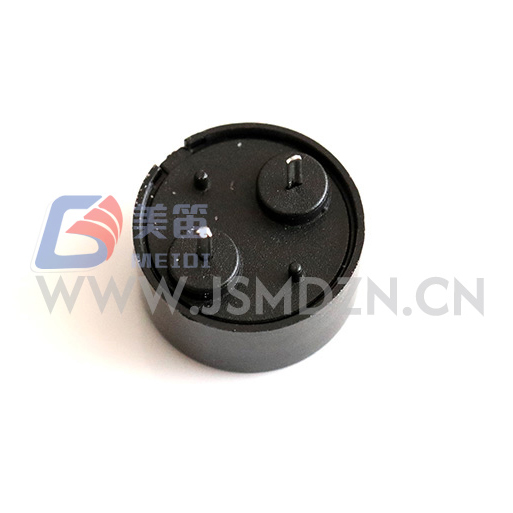

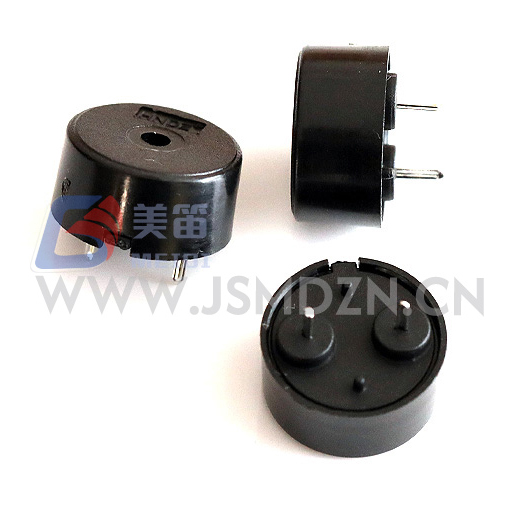

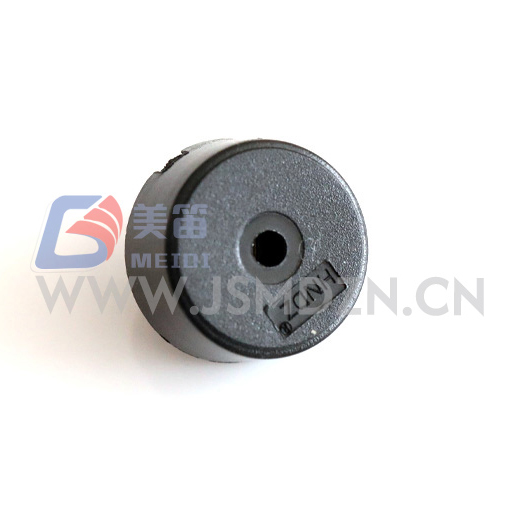

HNR‑1207 PA6.5, изготовленный на заводе MEIDI в Цзянсу, оснащен пьезоэлектрической керамической диафрагмой диаметром 12,5 мм в корпусе высотой 7,0 мм и весом всего 0,66 г. Его емкостная нагрузка (номинальная 10 нФ) обеспечивает прямое управление от большинства контактов GPIO микроконтроллера без внешних транзисторов, а рабочий диапазон 1–30 В объединяет несколько SKU с конкретным напряжением в один компонент для систем с напряжением 3,3 В, 5 В, 12 В и 24 В. Черный корпус из ПБТ выдерживает пайку волновой пайкой при температуре 260°C и ручную доработку при температуре 350°C, обеспечивая как автоматическую сборку, так и ремонт на месте.

Основные инженерные преимущества

Потребляемый ток субмиллиампер – измерено 0,45–0,54 мА при номинальных условиях; значительно более низкое потребление, чем электромагнитные альтернативы

Сверхширокий рабочий диапазон 1–30 В — один артикул обслуживает системы 3,3 В, 5 В, 12 В и 24 В без преобразования напряжения.

Емкостная нагрузка 10 нФ – прямой привод MCU GPIO в большинстве приложений; внешний транзистор или микросхема драйвера не требуются

Четкий тональный выход 4000 Гц – частота наилучшего восприятия для слуха человека с низкими гармоническими искажениями от пьезоэлектрического срабатывания

Сверхлегкая масса 0,66 г – минимальная инерционная нагрузка для носимых, портативных и чувствительных к вибрации сборок печатных плат.

Поляризованный монтаж через отверстие – механическое удержание и защита от полярности в промышленных и автомобильных установках.

Качество производства и контроль процессов

Компания MEIDI производит HNR‑1207 PA6.5 на специализированных линиях сборки пьезоэлектриков с автоматизированной керамической сваркой, заделкой электродов и станциями настройки частоты. Наша производственная база в Цзянсу следует протоколам управления качеством ISO 9001 со статистическим контролем процесса на каждом этапе производства.

Каждая партия продукции проходит комплексную проверку:

100-процентное испытание емкости – проверка 10 нФ ±40 % при частоте 1 кГц для согласования цепей управления; диапазон измерений 11,2–12,5 нФ в серийных образцах

Резонансная частота дискретизации – 4000Гц ±12,5% статистическая проверка; типичный диапазон измерений 3900–4080 Гц

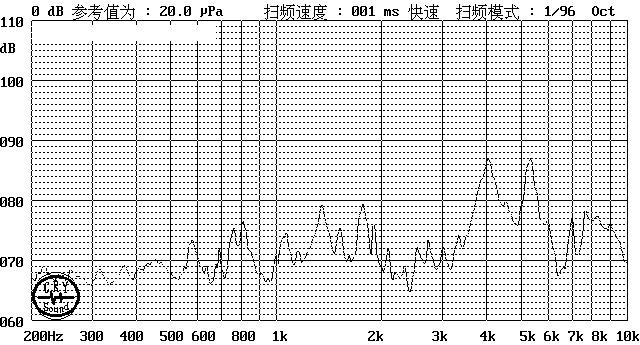

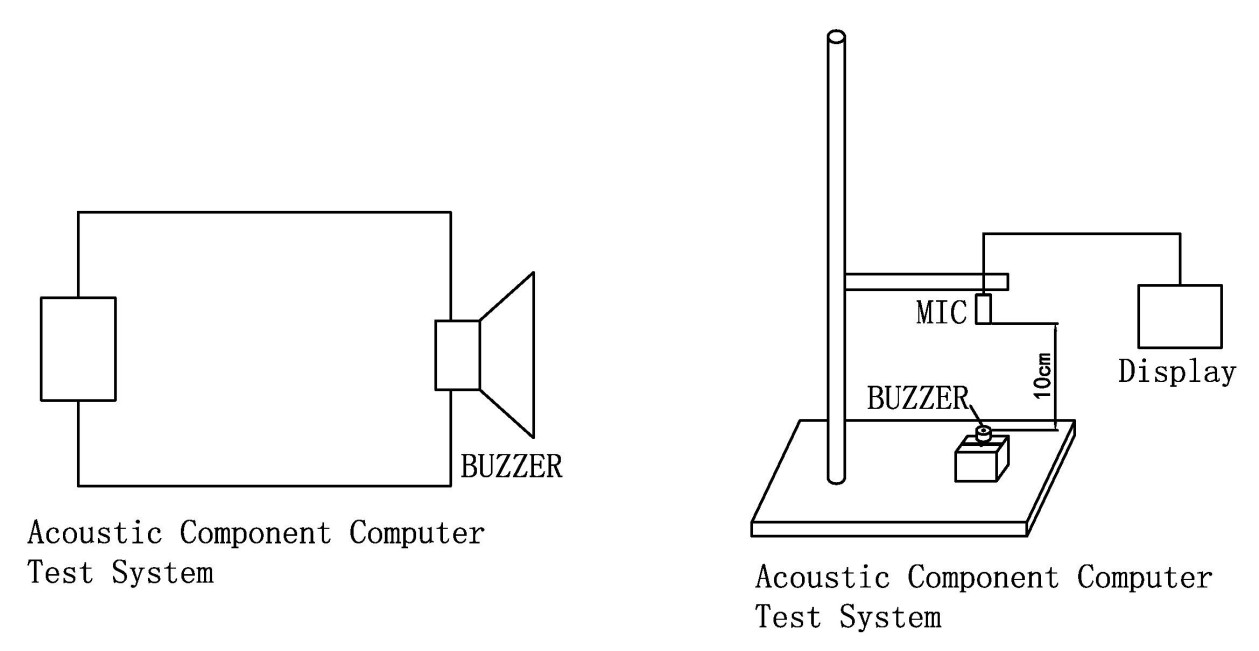

Пакетная проверка SPL – минимум ≥80 дБ при 5 В (пик-пик), 4000 Гц; диапазон измеренной выборки 83–86 дБ

Проверка потребления тока – максимум ≤10 мА; измеренный ток 0,45–0,54 мА подтверждает работоспособность в диапазоне субмиллиампер

Хранение при высоких температурах – 48 часов при +80±2℃ (испытание при хранении, в нерабочем состоянии); восстановление параметров после 2-часовой стабилизации окружающей среды

Низкотемпературное хранение – 48 часов при -30±2℃; проверенная активация при напряжении минимум 1 В

Цикл термошока — 5 циклов от -30 ℃ до +80 ℃ с 30-минутной выдержкой на каждый крайний случай.

Проверка механической нагрузки – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара)

Устойчивость к влажности – 48 часов при 50±5℃ и относительной влажности 90–95% с последующим 2-часовым восстановлением и определением электрических характеристик.

Термостойкость припоя — 250 ± 5 ℃ в течение 10 ± 0,5 секунды с зазором между корпусом и припоем 2,0 мм.

Доступные сертификаты: RoHS, REACH и UL94 V‑0 для корпуса из ПБТ. Маркировка кода партии на каждой единице обеспечивает 10-летнюю прослеживаемость даты производства, протоколов испытаний и партий сырья.

Часто задаваемые вопросы по инженерным вопросам – Практическое руководство по проектированию

Вопрос 1. Может ли HNR‑1207 PA6.5 управляться напрямую от контакта GPIO микроконтроллера с напряжением 3,3 В?

Да, в большинстве случаев. Емкостная нагрузка 10 нФ потребляет примерно 0,13 мА среднеквадратичного значения при 3,3 В (пик-пик) и 4000 Гц — что вполне соответствует возможностям 8–20 мА стандартных контактов GPIO MCU. Никакого внешнего транзистора или микросхемы драйвера не требуется. Для максимального уровня звукового давления используйте напряжение 5 В (пик), если MCU поддерживает контакты, устойчивые к 5 В, или работает от шины 5 В. При напряжении 3,3 В на выходе слышен сигнал о приближении и состоянии, хотя уровень ниже порогового значения в 80 дБ, который подтверждается при 5 В (пик-пик).

Вопрос 2. Как потребление тока зависит от напряжения и частоты?

Потребляемый ток в пьезоэлектрическом зуммере преимущественно емкостной: I ≈ 2πfCV. При постоянной частоте ток линейно зависит от напряжения. При 10 В (пик-пик) теоретический ток составляет примерно 1,0 мА; при 24 В (пик-пик) примерно 2,4 мА — все еще незначительно по сравнению с электромагнитными альтернативами. Удвоение частоты (например, 8000 Гц) удваивает ток при постоянном напряжении. При составлении бюджета батареи исходите из наихудшего случая: емкость 10 нФ и целевое напряжение возбуждения.

В3: В чем практическая разница между этим пьезопассивным зуммером и электромагнитным активным зуммером с батарейным питанием?

HNR‑1207 PA6.5 потребляет ток 0,45–0,54 мА по сравнению с 20–30 мА для типичных электромагнитных активных зуммеров 3 В — снижение в 40–60 раз. Для батарейки типа «таблетка» CR2032 (220 мАч) это означает значительно увеличенное время работы при прерывистом использовании. Компромиссом является внешняя схема управления: пьезозуммеру требуется прямоугольный сигнал частотой 4000 Гц от вывода ШИМ или генератора, тогда как активному зуммеру требуется только постоянное напряжение. Для проектов с доступными ресурсами ШИМ выигрыш в эффективности значителен.

Вопрос 4. Могу ли я изменить частоту возбуждения для многотональных оповещений или оповещений с модуляцией громкости?

Да, в пределах. Максимальный уровень звукового давления достигается на резонансной частоте 4000 Гц. Движение на частоте 3500 Гц или 4500 Гц снижает выходную мощность примерно на 6–10 дБ. Для многотональных последовательностей частотная модуляция в пределах ±500 Гц от резонанса дает ощутимо разные тона, сохраняя при этом достаточную громкость. Модуляция рабочего цикла (25–75%) изменяет воспринимаемую громкость, регулируя среднюю подачу энергии без изменения частоты. Обратите внимание, что для мелодических или музыкальных приложений пьезозуммеры имеют узкую полосу пропускания; сложные формы сигналов не будут воспроизводиться достоверно.

Вопрос 5. Подходит ли HNR‑1207 PA6.5 для промышленных ПЛК с напряжением 24 В без токоограничивающих резисторов?

Да. Емкостная природа пьезоэлемента означает, что ток самоограничивается за счет реактивного сопротивления, а не сопротивления. При 24 В (пик-пик) и 4000 Гц расчетный ток остается ниже 1 мА — последовательный резистор для ограничения тока не требуется. Однако рекомендуется использовать последовательный резистор сопротивлением 100–330 Ом для подавления звона и защиты управляющего транзистора от переходных процессов реактивной нагрузки. Убедитесь, что схема привода выдерживает уровень 24 В; для стандартных контактов микроконтроллера 3,3 В или 5 В требуется транзистор сдвига уровня или оптопара.

Вопрос 6: Какова рекомендуемая разводка печатной платы для минимизации помех?

Размещайте зуммер вдали от коммутационных узлов с высоким di/dt (понижающих преобразователей, драйверов двигателей), чтобы избежать емкостной связи с пьезоэлектрическим элементом. Следите за тем, чтобы дорожка сигнала возбуждения была короткой, и, если возможно, прокладывайте ее по внутреннему слою с заземляющим слоем под ним. Резистор сопротивлением 100 Ом, включенный последовательно с выводом GPIO, расположенный рядом с микроконтроллером, уменьшает звон и электромагнитные помехи. Для защиты от электростатического разряда к линии привода можно добавить последовательный резистор сопротивлением 1 кОм и небольшой конденсатор (например, 100 пФ).
