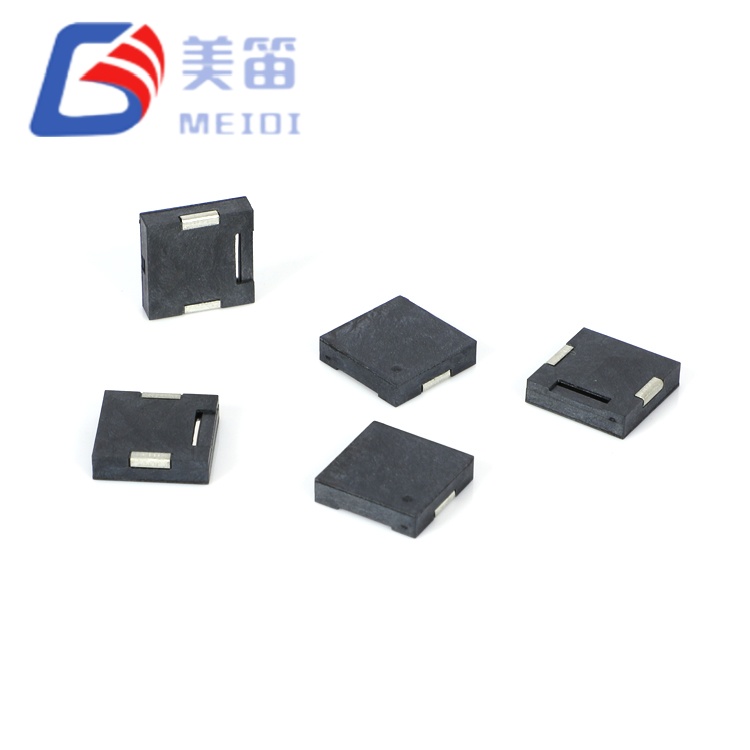

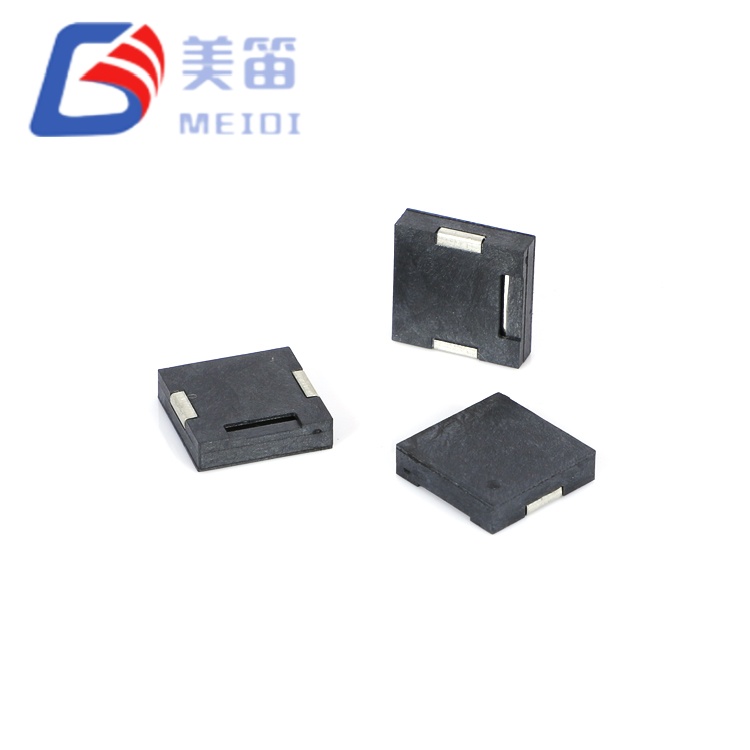

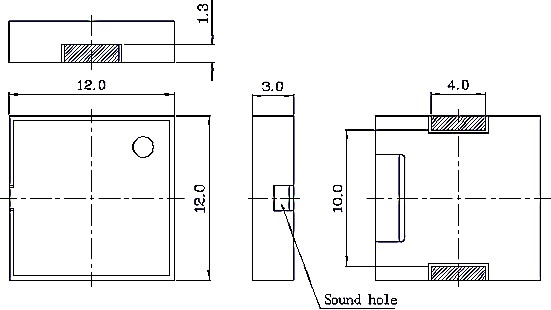

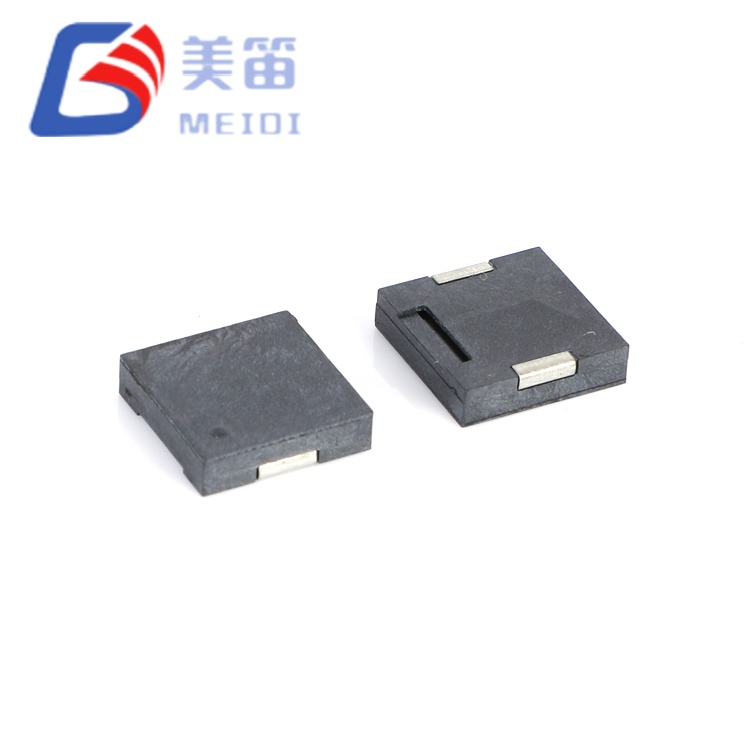

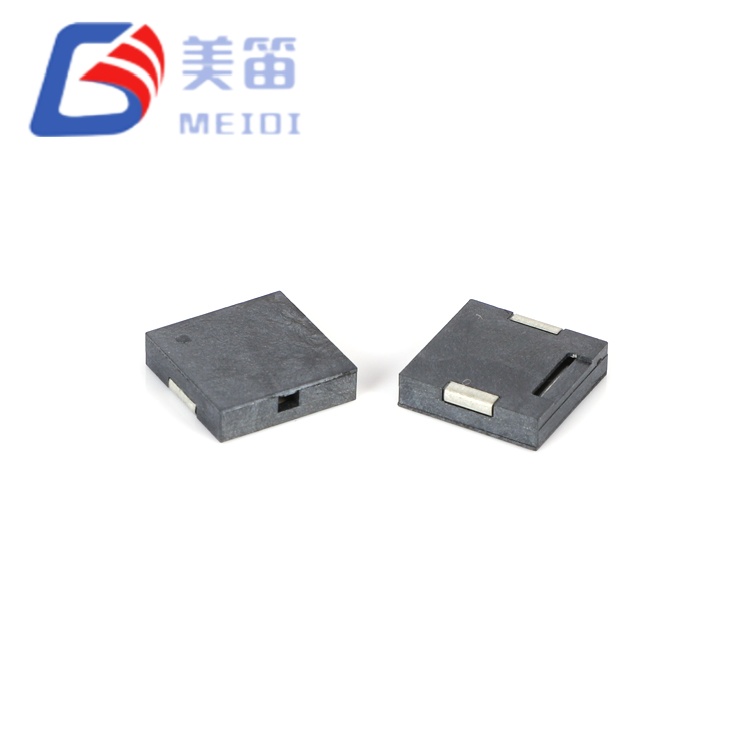

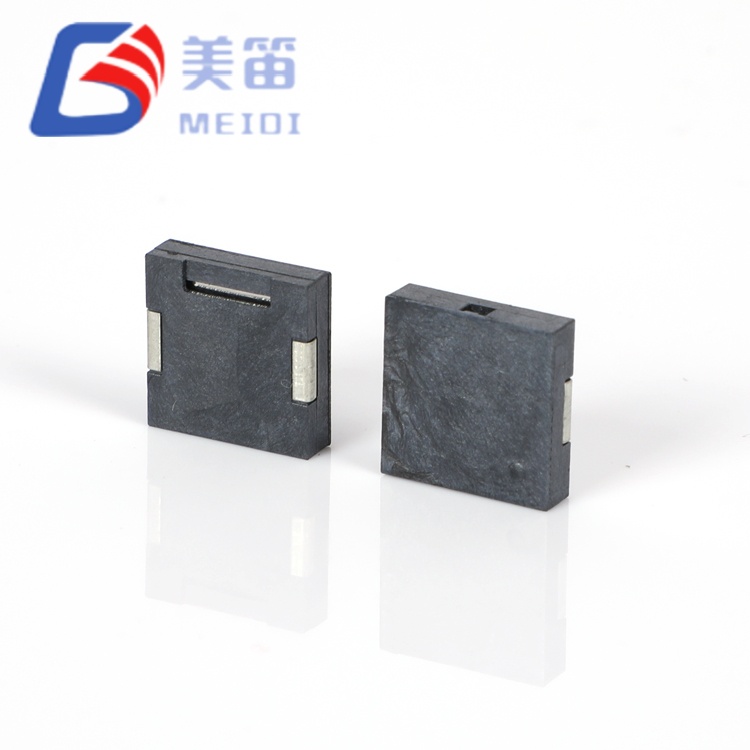

12*12*3 мм SMD пьезоэлектрический пассивный зуммер

Гибкость и акустический профиль

Поскольку пьезоэлектрический пассивный зуммер SMD размером 12*12*3 мм является пассивным преобразователем, для него требуется внешний сигнал переменного тока, обычно прямоугольный сигнал или сигнал ШИМ с частотой 4000 Гц или около нее. Это дает прошивке полный контроль над характером звука: время включения, частотная модуляция и многотональные шаблоны могут быть определены в программном обеспечении без изменения какого-либо оборудования. Широкий допуск на питание означает, что один и тот же зуммер можно использовать в вариантах продукта с различным напряжением на шине, что упрощает закупку и квалификацию.

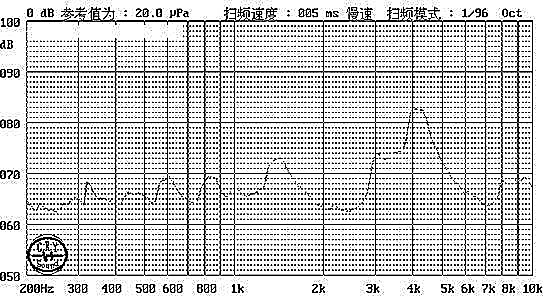

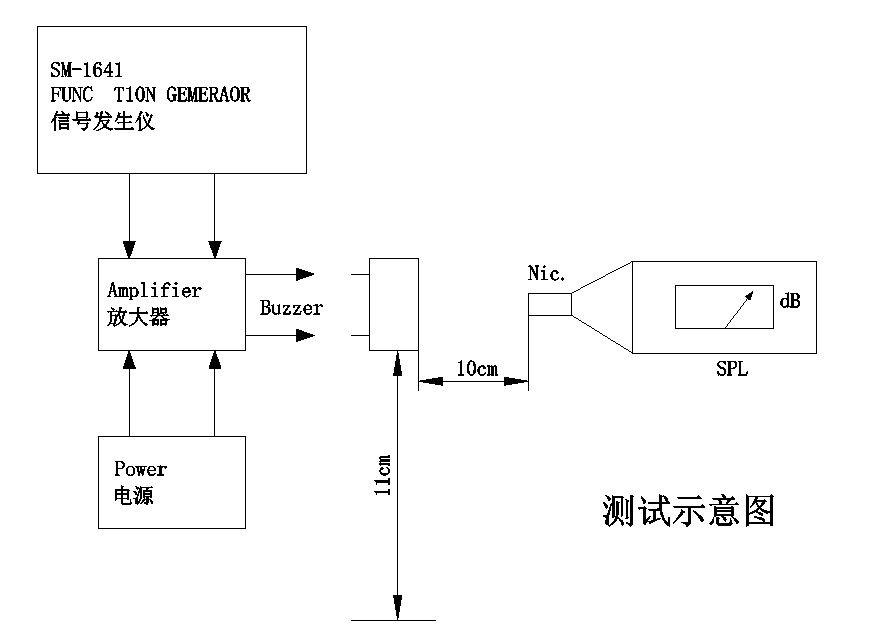

Центральная частота 4000 Гц находится в диапазоне 2–5 кГц, где человеческое ухо наиболее чувствительно, поэтому оповещения остаются четко слышимыми даже при скромных уровнях громкости. При размахе напряжения 3 В гарантированное минимальное звуковое давление составляет 80 дБ на расстоянии 10 см, а измеренные образцы обычно превышают 83 дБ. Емкостная природа пьезоэлектрического элемента исключает магнитное излучение, что является преимуществом, когда зуммер расположен рядом с чувствительной аналоговой или радиочастотной схемой.

Сценарии применения

Интерфейсы бытовой техники: оповещения об окончании цикла и неисправностях в стиральных машинах, микроволновых печах и очистителях воздуха, где один зуммер может обслуживать платы управления 5 В и 12 В без преобразования напряжения.

Панели «умного дома» и шлюзы Интернета вещей: звуковые сигналы состояния для сопряжения с Wi-Fi, постановки на охрану и подтверждения голосового помощника, подаваемые непосредственно от GPIO 3,3 В.

Коммерческое холодильное оборудование и оборудование для систем отопления, вентиляции и кондиционирования: сигнализация открытия дверей и пороговая температура в витринах и холодильных камерах, преимущества расширенного диапазона рабочих температур.

Портативные приборы с батарейным питанием: портативные счетчики и мониторы состояния окружающей среды, потребляемый ток менее 5 мА увеличивает время работы.

Аксессуары для вторичного рынка автомобильных запчастей: прямой привод 12 В для напоминаний о непристегнутых ремнях безопасности, датчиков парковки и индикаторов зарядки.

Часто задаваемые вопросы

1. Как широкий диапазон напряжения влияет на схему управления?

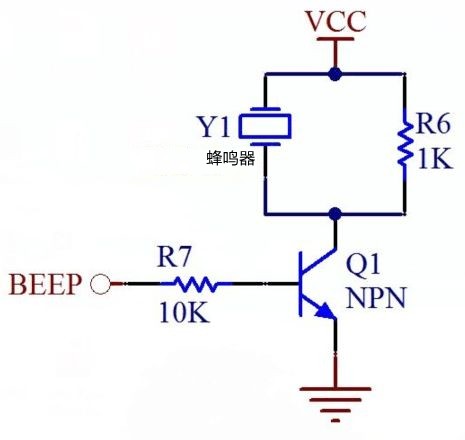

При напряжении 3 В многие микроконтроллеры могут напрямую управлять зуммером, поскольку потребляемый ток ниже 5 мА. По мере увеличения напряжения питания пиковый ток также возрастает; при напряжении 12 В или 24 В рекомендуется использовать простой транзисторный буфер или МОП-транзистор логического уровня. Важным преимуществом является то, что один и тот же зуммер можно использовать для всех этих напряжений, что устраняет необходимость использования разных номеров деталей.

2. Почему резонансная частота установлена ​​на уровне 4000 Гц?

Частота 4000 Гц находится в диапазоне 2–5 кГц, где человеческий слух наиболее чувствителен, поэтому тон легко распознается даже при низкой громкости. Эта частота также хорошо распространяется через пластиковые корпуса и менее направлена, чем более высокие частоты, что делает ее хорошим сигналом тревоги общего назначения.

3. Может ли MLT‑1230 воспроизводить голос или музыку?

Нет. Устройство представляет собой узкополосный резонансный преобразователь, оптимизированный для частоты 4000 Гц. Хотя простые шаблоны, такие как звуковые и чирикающие сигналы, можно генерировать путем изменения рабочего цикла ШИМ, они не могут воспроизводить речь или сложный звук. Для таких применений следует рассмотреть возможность использования динамического динамика или широкополосного пьезоизлучателя.

4. Что означает емкость 14000 пФ для моей конструкции?

Емкость определяет реактивную нагрузку, воспринимаемую драйвером. При 4000 Гц реактивное сопротивление составляет около 2,8 кОм. Это значение следует использовать для расчета пикового тока, который должен подавать драйвер. Допуск ±30% следует учитывать в расчетных запасах для наихудшего случая.

5. Доступна ли настройка?

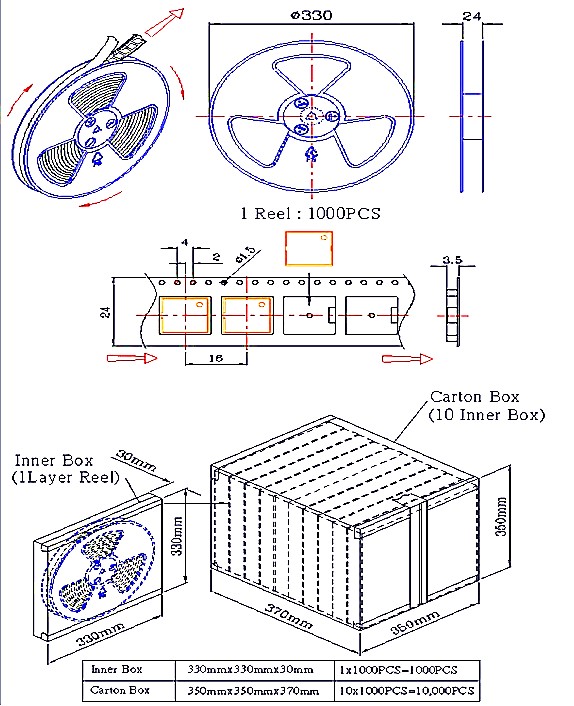

Да. MEIDI предлагает пользовательскую настройку частоты в диапазоне 2–5 кГц, альтернативные значения емкости и различные конфигурации лент и катушек для крупносерийных OEM-проектов. Свяжитесь с командой разработчиков приложений и сообщите свои требования для технико-экономического обоснования и сроков выполнения.
