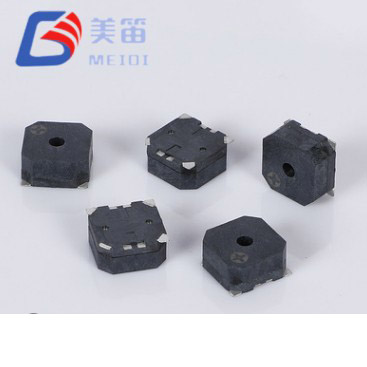

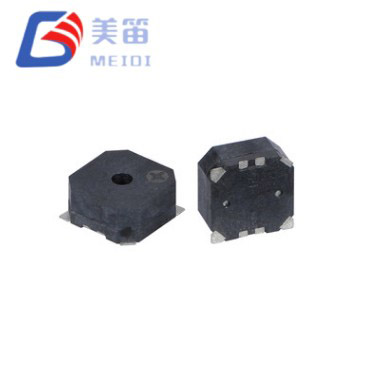

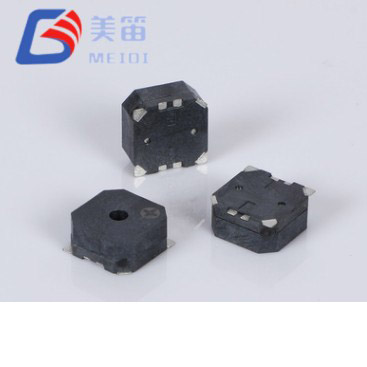

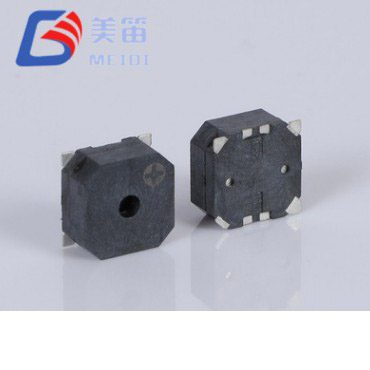

Магнитный активный зуммер SMD 5 В, 2700 Гц — это активный электромагнитный зуммер, предназначенный для поверхностного монтажа и предназначенный для воспроизведения четкого тона частотой 2700 Гц в момент подачи напряжения постоянного тока. Поскольку каскад генератора и драйвера интегрированы в компонент, внешний ШИМ-сигнал, таймер микроконтроллера или транзисторный буфер не требуются. Эта автономная архитектура сокращает как количество компонентов, так и накладные расходы на встроенное ПО, что делает зуммер особенно полезным во встроенных системах, где контакты ввода-вывода и циклы обработки уже задействованы для других задач.
Номинальное напряжение питания 5 В соответствует стандартной логике и промышленным шинам, а рабочий диапазон от 4 В до 7 В соответствует допускам регулятора и кривым разряда батареи без отклонения производительности. При номинальном напряжении уровень звукового давления достигает минимум 85 дБ на расстоянии 10 см — уровень, который обеспечивает слышимость в широком диапазоне условий окружающего шума. Благодаря постоянному диапазону рабочих температур от -40°C до +105°C зуммер подходит для корпусов, которые подвергаются экстремальному холодному запуску или длительному воздействию высоких температур.
Площадь занимаемой площади 12,8 мм и высота 6,5 мм ставят этот компонент между сверхкомпактными зуммерами SMD и более крупными устройствами сигнализации со сквозными отверстиями. Его черный корпус LCP совместим с процессами пайки оплавлением, волновой и ручной пайкой, обеспечивая эффективную автоматизированную сборку. В следующих разделах подробно описаны электрические и механические характеристики, испытания на надежность и типичные сценарии интеграции.
Автономный электромагнитный зуммер со встроенным генератором: подайте постоянный ток, получите немедленный сигнал частотой 2700±300 Гц.
•Активная конструкция устраняет необходимость во внешнем источнике ШИМ, микросхеме драйвера или компонентах синхронизации; требуется только напряжение постоянного тока в указанном диапазоне
• Рабочий диапазон 4–7 В с центром в 5 В, охватывающий регулируемые шины 5 В и типичные профили разряда батареи.
• Звуковое давление ≥85 дБ на расстоянии 10 см, гарантированная минимальная мощность для промышленных приложений и систем оповещения о безопасности.
• Потребляемый ток ≤50 мА при номинальном напряжении, предсказуемый показатель для планирования бюджета мощности во встроенных системах.
• Площадь основания SMD 12,8×12,8×6,5 мм, подходит для автоматизированного монтажа и монтажа на панели конструкций.
•Расширенный рабочий диапазон от −40°C до +105°C, поддерживающий развертывание в условиях с высокими температурными требованиями.
• Черный корпус LCP, совместимый с оплавлением до пиковой температуры 255±5°C.
Интегрированная схема генератора устраняет необходимость во внешней генерации сигналов. Для запуска звукового сигнала требуется источник постоянного тока, подключенный непосредственно к клеммам, или выход GPIO с высоким логическим уровнем. Эта активная топология контрастирует с пассивными магнитными зуммерами, которые требуют постоянного управляющего сигнала переменного тока и обычно специального управляющего транзистора. Сохраняя электронику возбуждения внутри компонента, MLT-1365Y-5V сокращает количество спецификаций и упрощает компоновку печатной платы.
Диапазон рабочего напряжения от 4 В до 7 В намеренно шире, чем одно номинальное значение. Он учитывает допуск выходного напряжения стабилизаторов 5 В и падение напряжения при разряде батарей, поэтому акустическая мощность остается постоянной при любых реальных изменениях напряжения питания. Резонансная частота указана как 2700±300 Гц, диапазон, который находится ниже 4 кГц, обычных для миниатюрных зуммеров SMD. Эта более низкая центральная частота может иметь другой тональный характер и может по-разному распространяться внутри корпуса, и этот фактор стоит оценить во время испытаний прототипа.
Звуковое давление гарантировано составляет минимум 85 дБ на расстоянии 10 см при работе с напряжением 5 В, а типичное потребление тока остается на уровне 50 мА или ниже. Эти цифры позволяют разработчикам точно определить параметры источника питания и тепловой запас. Вес 2,5 г и корпус LCP разработаны для стандартных процессов поверхностного монтажа: оплавление с пиковой температурой 255±5°C, волновая и ручная пайка поддерживаются в соответствии со спецификацией продукта.
Встроенный генератор принимает постоянный ток и немедленно производит тон; таймер микроконтроллера, ресурс ШИМ или внешний транзистор не требуются.
Окно питания 4–7 В с центром 5 В покрывает регулируемые шины и кривые разряда батареи без необходимости стабилизации напряжения.
Резонансная частота фиксирована на уровне 2700 Гц в пределах производственного допуска ±300 Гц, что обеспечивает предсказуемую акустическую сигнатуру.
Звуковой выход гарантирован на уровне ≥85 дБ на расстоянии 10 см в номинальных условиях, что соответствует требованиям слышимости промышленных сигналов и сигналов безопасности.
Потребление тока ≤50 мА позволяет легко распределять мощность во встраиваемых устройствах.
Диапазон рабочих температур от -40°C до +105°C выходит далеко за пределы типичных пределов потребительского класса, что позволяет использовать его на открытом воздухе, в автомобильной и тяжелой промышленности.
Квадратная площадь основания SMD 12,8 мм, высота 6,5 мм и черный корпус LCP совместимы с многопроцессной пайкой, включая до трех проходов оплавления.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный активный зуммер SMD | — |
| Номинальное напряжение | 5 В (Во-п) | Номинальный |
| Рабочее напряжение | 4–7 В (Vo‑p) | Непрерывный |

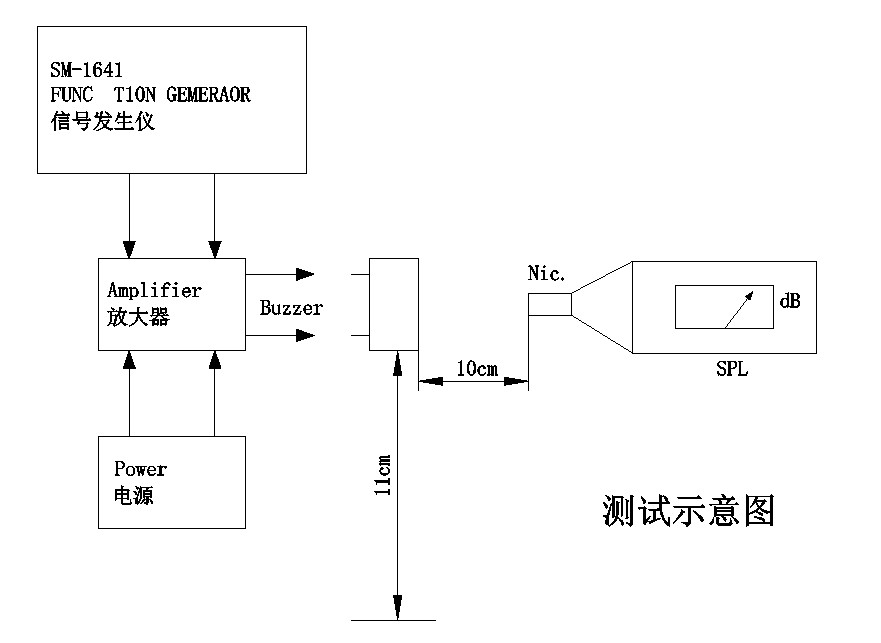

| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 5В, 10 см |
| Рабочий ток | ≤ 50 мА | При 5 В |

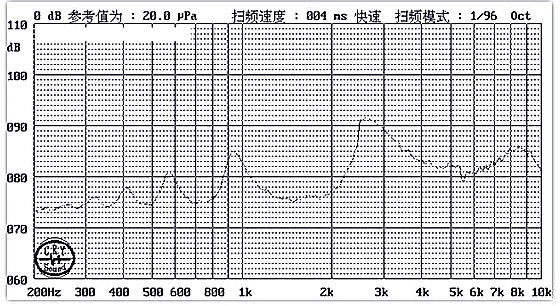

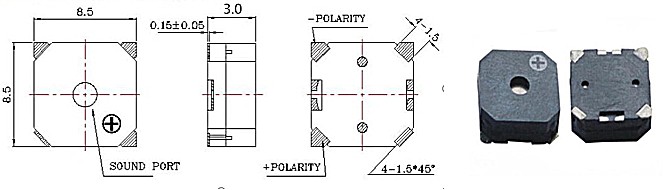

| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочая температура | -40 °С ~ +105 °С | Непрерывный |
| Температура хранения | -40 °С ~ +120 °С | Нерабочий |
| Размеры (Д × Ш × В) | 12,8 × 12,8 × 6,5 мм | Только тело |
| Масса | 2,5 г | Типичный |
| Материал корпуса | Черный ЛКП | Совместимость с перекомпоновкой |
| Пайка (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. | Согласно спецификации, до 3 проходов |
| Пайка (Волна) | 255 ± 15 °С, 4–6 с | 2–3 прохода |
| Пайка (ручная) | 360 ± 10 °С, 2–5 с | 2–3 прохода |
MEIDI Intelligent Technology занимается проектированием и производством акустических компонентов с 2011 года. Вертикально интегрированное предприятие компании в Цзянсу, Китай, занимается формованием ЖК-панелей, автоматизированной сборкой SMD, намоткой электромагнитных катушек и полнофункциональными акустическими испытаниями. Работая в соответствии с системой качества, сертифицированной по стандарту ISO 9001, завод поддерживает крупносерийное производство с возможностью отслеживания на уровне партии, что обеспечивает стабильную поставку клиентам автомобильной, промышленной, охранной и бытовой электроники по всему миру.
MLT‑1365Y‑5V производится по той же производственной схеме. Каждая партия проходит следующую проверку надежности, как указано в документации на продукцию. Скрининг воздействия окружающей среды включает 48-часовое хранение при высокой температуре +80±2°C, 48-часовое выдерживание при низкой температуре при -30±2°C и пять циклов термического шока между этими экстремальными значениями с 30-минутной выдержкой на каждом этапе. Механическая прочность подтверждается испытаниями на вибрацию в диапазоне частот от 10 Гц до 55 Гц с амплитудой 1,0 мм по всем трем осям, за которыми следуют три падения с высоты 75 см на твердую деревянную поверхность толщиной 10 мм.
Устойчивость к влажности подтверждается выдержкой в течение 48 часов при температуре 50±5°C и относительной влажности 90–95% с восстановлением в окружающей среде в течение 2 часов перед определением характеристик. Целостность пайки проверяется посредством испытания на термостойкость припоя при температуре 250±5°C в течение 10 секунд, при этом корпус компонента располагается на расстоянии 2,0 мм от точки пайки, в дополнение к полному тестированию профиля оплавления. Все критерии испытаний документированы в спецификации продукта, а отчеты об испытаниях партии доступны по запросу. Для клиентов, которым требуется расширенная квалификация, выходящая за рамки этих стандартных протоколов, команда инженеров по качеству MEIDI может обсудить дополнительную проверку.
Перечисленные ниже сценарии основаны на электрических, акустических и экологических характеристиках MLT-1365Y-5V. Они предназначены в качестве руководства по интеграции и не подразумевают какой-либо ранее существовавшей сертификации безопасности или нормативной сертификации; свяжитесь с MEIDI для подтверждения соответствия требованиям на вашем целевом рынке.
• Промышленные панели управления: активная конструкция подключается непосредственно к выходам ПЛК или логическим шинам 5 В, что устраняет необходимость в генерации ШИМ и экономит ресурсы процессора для основных задач управления.
•Безопасность и контроль доступа: охранные панели, клавиатуры и считыватели карт оснащены простым двухпроводным приводом постоянного тока и выходным сигналом 85 дБ, который подавляет умеренный окружающий шум.
•Создание шлюзов автоматизации зданий: оповещения об изменении состояния и предупреждения о неисправностях могут быть реализованы с помощью одного контакта GPIO, что упрощает архитектуру встроенного ПО в системах HVAC и управления энергопотреблением.
•Коммерческая техника: таймеры, индикаторы завершения цикла и сигнализация открытия двери на платах управления 5 В получают надежный источник звука без дополнительных компонентов привода.
• Телекоммуникационная инфраструктура: наружные шкафы и сетевое оборудование, подверженное резким перепадам температур, поддерживаются возможностью холодного запуска при температуре −40°C и верхним рабочим пределом +105°C.
• Наружное и терморегулируемое оборудование: корпуса, работающие на солнечной энергии, в холодном климате или в моторном отсеке, могут рассчитывать на расширенный температурный диапазон для обеспечения стабильного оповещения.
| Рассмотрение дизайна | Технические характеристики MLT‑1365Y‑5V |
| Устранить схему внешнего генератора | Интегрированная схема привода; подача напряжения постоянного тока создает тон без использования ШИМ, таймера MCU или драйвера транзистора. |
| Совместимость с системой 5 В | Диапазон 4–7 В с центром при номинальном напряжении 5 В; работает напрямую от стандартных регулируемых шин 5 В. |
| Термически сложные условия | Рабочий диапазон от -40 °C до +105 °C согласно спецификации |
| Умеренные требования к акустической мощности | ≥85 дБ на расстоянии 10 см, указанный для слышимости оповещения |

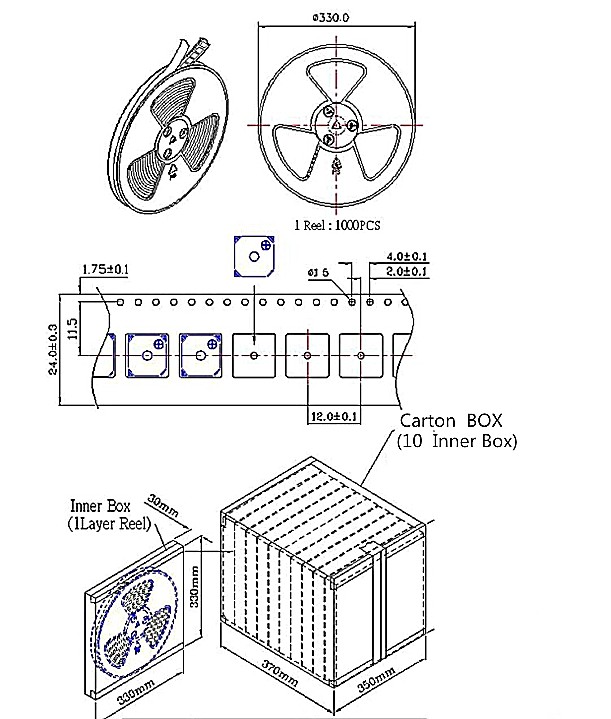

| Эффективность производства SMT | Площадь основания SMD, совместимая с подачей с ленты и катушки и стандартными профилями оплавления |
| Планирование текущего бюджета | ≤50 мА указано для расчета источника питания и теплового расчета. |
Магнитный активный зуммер SMD 5 В, 2700 Гц занимает место между очень компактными зуммерами SMD и более крупными устройствами сигнализации со сквозным отверстием. Его квадратная площадь 12,8 мм больше, чем у самых маленьких альтернатив SMD, но активная конструкция устраняет сложность схемы управления, которая обычно требуется для пассивных преобразователей. Высота 6,5 мм заменяет вертикальное пространство встроенной электроникой и надежным акустическим выходом. Резонансная частота 2700 Гц намеренно установлена ниже центральной частоты 4 кГц, обычной для миниатюрных устройств; это может повлиять на тональный характер и обеспечить лучшие характеристики акустики определенного корпуса. Инженерам рекомендуется сравнивать тон 2,7 кГц с более высокочастотными альтернативами во время прототипирования.
Доступны образцы для стендовой оценки, чтобы вы могли измерить акустическую мощность, потребление тока и тепловые характеристики при вашем конкретном приводе и условиях окружающей среды.
1. Требуется ли для MLT‑1365Y‑5V внешний генератор или схема драйвера?
Нет. Зуммер активен, в компонент встроены генератор и драйвер. Напряжение постоянного тока, подаваемое в диапазоне 4–7 В, напрямую создает тон 2700 ± 300 Гц. Никакого внешнего сигнала ШИМ, таймера микроконтроллера или транзистора не требуется. Для активации звука достаточно простого выхода GPIO с высоким логическим уровнем, замыкания контактов реле или прямого подключения к шине постоянного тока.
2. В чем разница между активным зуммером и пассивным электромагнитным зуммером?
Пассивный электромагнитный зуммер содержит катушку и диафрагму, но не имеет приводной электроники; на него должен подаваться сигнал переменного тока резонансной частоты, обычно с выхода ШИМ и транзисторного буфера. MLT‑1365Y‑5V включает в себя все необходимые схемы привода, поэтому он работает при постоянном постоянном напряжении. Такой подход экономит контакты ввода-вывода, накладные расходы на встроенное ПО и место на печатной плате за счет немного большего размера корпуса и фиксированной частоты.
3. Чем частота 2700 Гц соответствует частоте зуммеров 4000 Гц?
Центральная частота 2700±300 Гц ниже стандартной частоты 4 кГц, используемой во многих миниатюрных зуммерах SMD. Обе частоты находятся в пределах хорошей чувствительности человеческого слуха. Более низкий тон может иметь другой тональный характер и может по-разному распространяться в зависимости от материалов корпуса и спектра фонового шума. Лучший выбор зависит от акустической среды, потребностей в различении оповещений и предпочтений пользователя; рекомендуется тестирование прототипа.
4. Может ли зуммер работать непрерывно при +105°C?
Значение +105°C представляет собой верхний предел указанного рабочего диапазона. Непрерывная работа при этой температуре находится в пределах технических характеристик, но, как и все электронные компоненты, длительное воздействие высоких температур ускоряет старение. Для приложений, требующих продолжительной работы вблизи предела, свяжитесь с MEIDI для получения рекомендаций по снижению номинальных характеристик и данных об ожидаемом сроке службы в соответствии с вашим тепловым профилем.

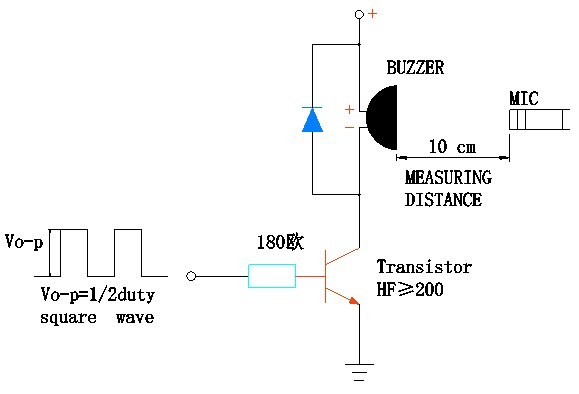

5. Какая схема управления рекомендуется для интеграции микроконтроллера?
Для MLT‑1365Y‑5V требуется только источник постоянного напряжения в диапазоне 4–7 В. Если GPIO микроконтроллера 5 В может выдавать ток ≤50 мА, зуммер можно подключить напрямую. Когда токовая нагрузка GPIO ниже, типичным решением является N-канальный MOSFET или NPN-транзистор логического уровня, используемый в качестве переключателя нижнего плеча. Зуммер содержит внутреннюю электронику привода, поэтому на линии питания не требуется последовательный токоограничивающий резистор. Убедитесь, что напряжение питания никогда не превышает 7 В, чтобы защитить цепь внутреннего генератора.
Для получения технических паспортов, акустических характеристик в зависимости от напряжения, данных о температурном снижении номинальных характеристик, замечаний по применению схемы привода или обсуждений по индивидуальной настройке OEM отправьте свои требования через контактную форму. Инженеры-разработчики приложений MEIDI обычно отвечают в течение одного рабочего дня, предоставляя документацию и оптовые цены.
MEIDI Intelligent Technology поставляет пьезоэлектрические и электромагнитные акустические компоненты с 2011 года. Производственное предприятие компании в провинции Цзянсу включает в себя формование LCP, автоматическую намотку катушек, сборку SMD и 100% поточные акустические испытания. Процессы ISO 9001 и специальная лаборатория надежности поддерживают гарантии производительности, опубликованные для каждого продукта. Клиенты на автомобильном, промышленном, охранном и потребительском рынках полагаются на MEIDI за стабильное качество и оперативную техническую поддержку.
