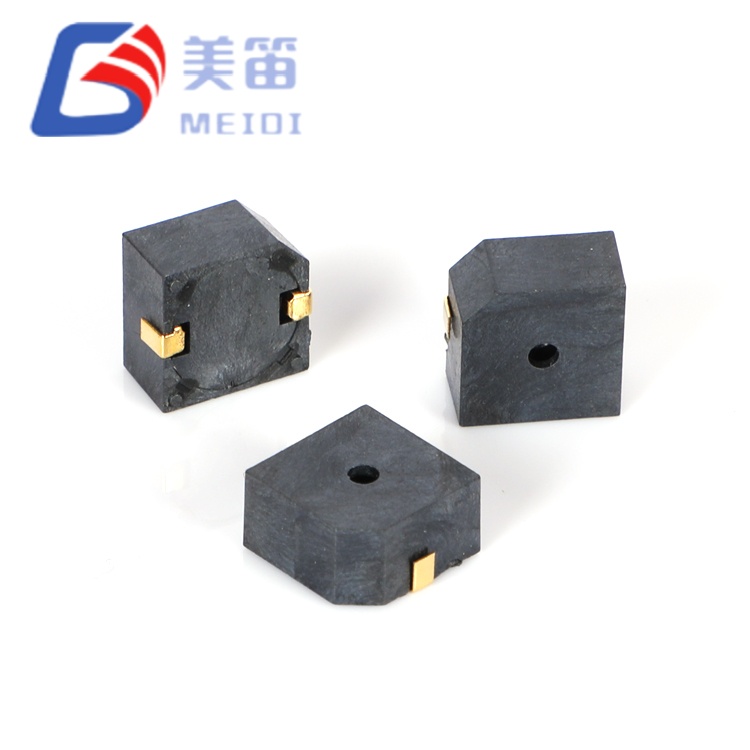

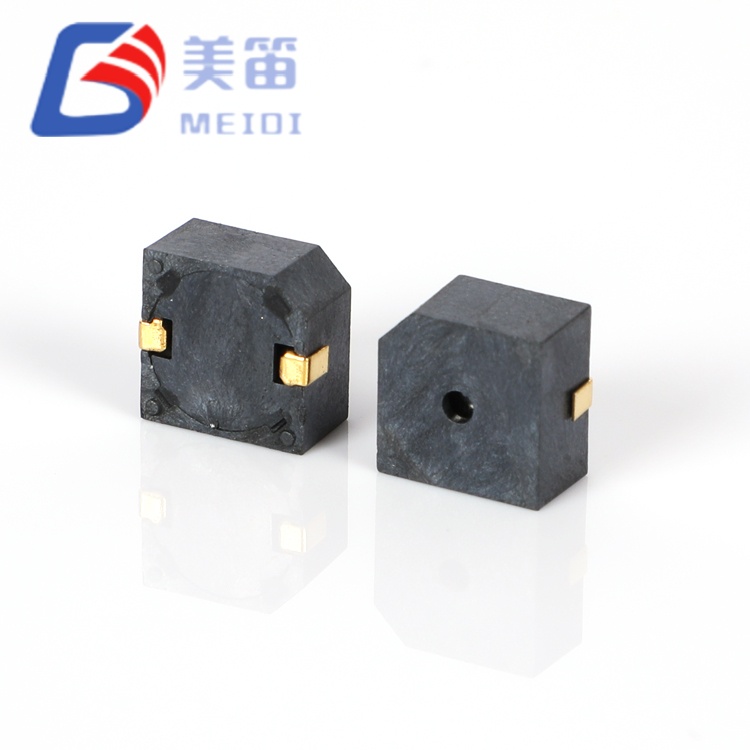

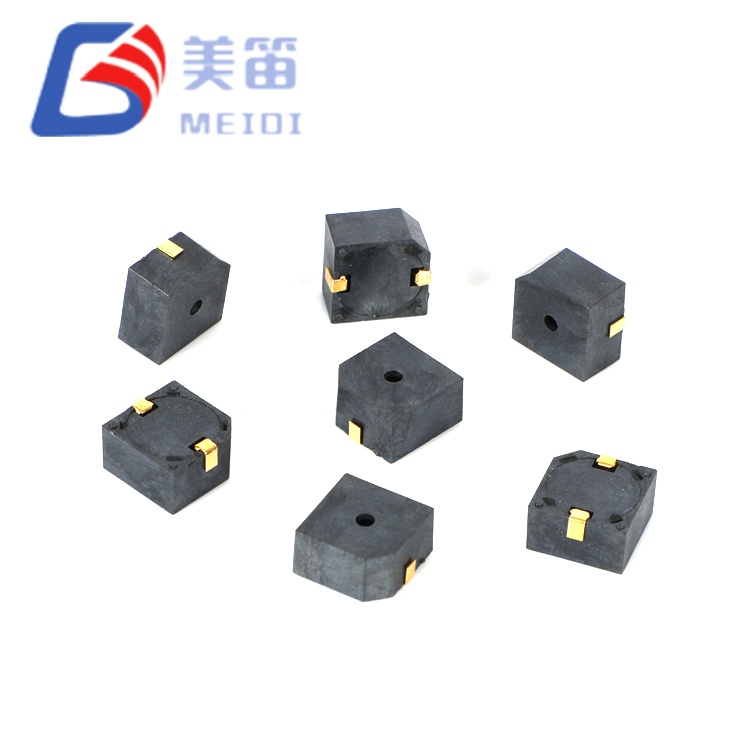

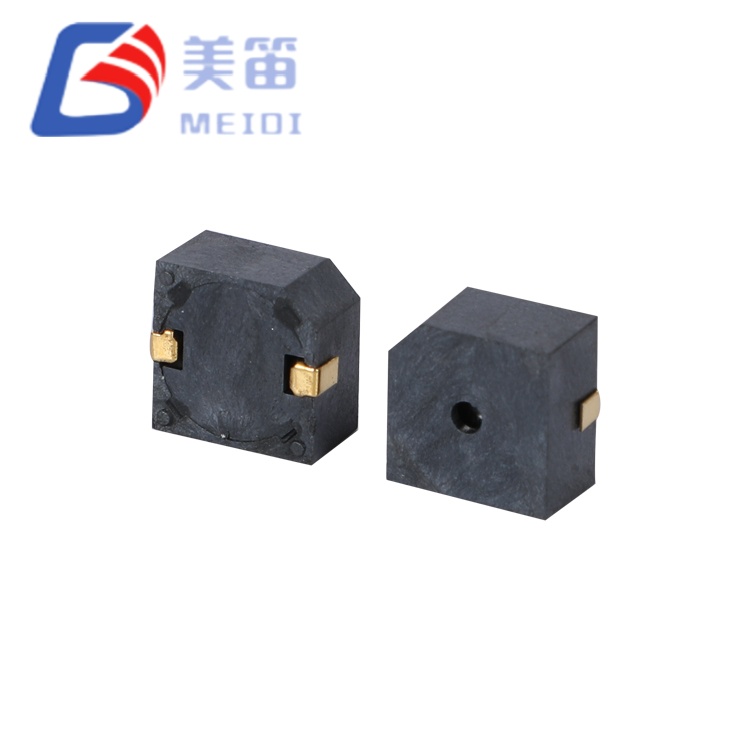

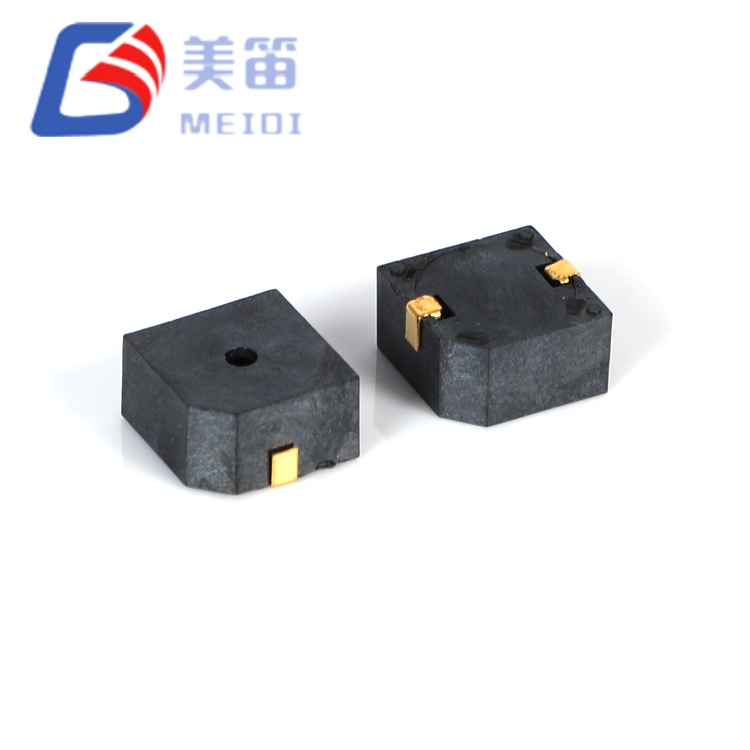

Магнитный активный зуммер SMD размером 9,6*9,6*5 мм представляет собой электромагнитный активный зуммер с автономным управлением, разработанный для приложений, где требуется немедленная акустическая обратная связь без схемы внешнего генератора. При размерах 9,6 × 9,6 × 5,0 мм этот электромагнитный активный зуммер SMD 5 В занимает площадь среднего размера, что обеспечивает баланс акустической мощности с ограничениями по площади печатной платы, что делает его пригодным для промышленных панелей управления, медицинских приборов и интерфейсов коммерческого оборудования, где пространство на плате ограничено, но целостность звукового оповещения не может быть нарушена.
В отличие от пассивных зуммеров, для которых требуется генерация сигнала ШИМ и компоненты драйвера, MLT-9650Y-5V имеет встроенную схему генератора, настроенную на заводе, которая создает стабильный тон 3000 Гц с уровнем ≥85 дБ при подаче постоянного напряжения от 4 В до 7 В. Эта архитектура устраняет необходимость в ресурсах таймера микроконтроллера, каскадах транзисторных драйверов и компонентах индуктивной фильтрации, уменьшая как сложность спецификации, так и циклы проверки конструкции. Потребление тока ≤30 мА при напряжении 5 В совместимо со стандартными выходами логического уровня и контактами реле, что обеспечивает прямое управление от цифровых выходов ПЛК, контактов GPIO MCU с адекватной возможностью источника тока или простых коммутационных схем.
Черный корпус LCP обеспечивает стабильность размеров благодаря стандартным профилям оплавления, не содержащим свинца, с максимальной температурой 255 ± 5 °C, что позволяет использовать автоматизированные сборочные линии SMT без специальных протоколов обработки. Благодаря диапазону рабочих температур от -30 °C до +70 °C и допуску при хранении до -40 °C, MLT-9650Y-5V подходит для развертывания в неконтролируемых средах, включая наружные телекоммуникационные шкафы, холодильное логистическое оборудование и внутренние подсистемы автомобилей, где температурные отклонения превышают пределы потребительского уровня.
| Параметр | Ценить |
| Номинальное напряжение | 5 В (размах) |
| Диапазон рабочего напряжения | 4 – 7 В |
| Уровень звукового давления | ≥ 85 дБ |
| Резонансная частота | 3000 ± 300 Гц |
| Рабочий ток | ≤ 30 мА |
| Рабочая температура | -30 ℃ ~ +70 ℃ |
| Температура хранения | -40 ℃ ~ +85 ℃ |
| Размеры | 9,6 × 9,6 × 5,0 мм |
| Масса | 1,5 г |
| Тип монтажа | SMD (устройство для поверхностного монтажа) |
Нулевые компоненты внешнего генератора — подавайте напряжение постоянного тока напрямую; не требуется выделение таймера ШИМ, транзисторный буфер или обратноходовой диод, что позволяет сохранить ресурсы микроконтроллера для основной логики приложения.
Широкий запас напряжения — рабочий диапазон 4–7 В позволяет использовать номинальные шины 5 В с допуском регулятора ±20 %, кривые разряда батареи и промышленные системы на 24 В, пониженные с помощью простых резистивных или импульсных стабилизаторов.
Постоянная акустическая сигнатура — внутренний генератор поддерживает центральную частоту 3000 Гц с допуском ±10 % во всем диапазоне напряжения и температуры, устраняя дрейф частоты, характерный для пассивных преобразователей с внешним управлением.
Занимаемая площадь для поверхностного монтажа среднего размера — квадратный корпус размером 9,6 мм обеспечивает достаточную площадь отклонения диафрагмы для надежного выходного сигнала ≥85 дБ без необходимости сборки через сквозное отверстие.
Совместимость с пайкой оплавлением и волновой пайкой — черный корпус LCP рассчитан на пиковую температуру оплавления 255 °C и ручную пайку 360 °C, поддерживает смешанные среды сборки — от ручной пайки прототипов до крупносерийных автоматизированных линий.
| Параметр | Ценить | Условия испытаний |
| Номинальное напряжение | 5 В (размах) | При 25 ℃ |
| Рабочее напряжение | 4–7 В (размах) | Непрерывная работа |

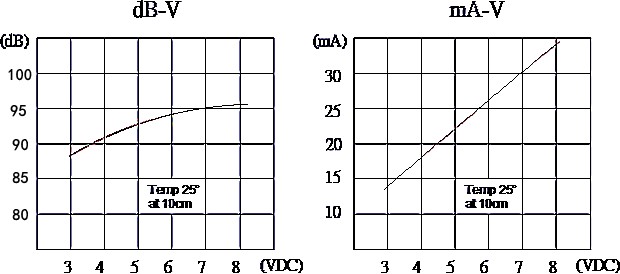

| Звуковой выход | ≥ 85 дБ | При 5 В, расстоянии 10 см |
| Резонансная частота | 3000 ± 300 Гц | При номинальном напряжении |
| Рабочий ток | ≤ 30 мА | При 5 В |
| Рабочая температура | -30 ℃ ~ +70 ℃ | Функциональный |
| Температура хранения | -40 ℃ ~ +85 ℃ | Нерабочий |
| Параметр | Ценить |

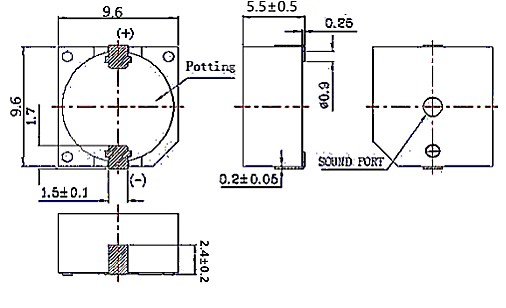

| Размеры (Д × Ш × В) | 9,6 × 9,6 × 5,0 мм |
| Масса | 1,5 г |
| Материал корпуса | Черный ЛКП |
| Температура пайки (оплавления) | 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. |
| Температура пайки (волна) | 255 ± 15 °С, 4–6 с |
| Температура пайки (ручная) | 360 ± 10 °С, 2–5 с |
| Максимальное количество проходов перекомпоновки | 3 |
| Рабочая температура | -30 ℃ ~ +70 ℃ |
| Температура хранения | -40 ℃ ~ +85 ℃ |
Модули сигнализации промышленных ПЛК — индикация неисправностей и оповещения об аварийной остановке в программируемых логических контроллерах и системах привода двигателей, где логические шины 5 В или 24 В являются стандартными, а немедленная звуковая обратная связь при срабатывании является обязательной.
Медицинские диагностические приборы — сигналы завершения, предупреждения об ошибках и звуковые сигналы состояния калибровки в настольных анализаторах, мониторах пациентов и диализном оборудовании, где электромагнитная совместимость и стабильный выходной сигнал являются регулируемыми требованиями.
Коммерческое холодильное оборудование и логистика холодовой цепи — сигнализация открытия дверей, уведомления о нарушении температуры и оповещения о неисправности компрессора в морозильных камерах, транспортных контейнерах и хранилищах фармацевтических препаратов, работающих при минусовой температуре окружающей среды.
Телекоммуникационные наружные корпуса — обнаружение проникновения в шкаф, сигнализация о сбое питания и предупреждения о перегреве в ретрансляторах базовых станций и пограничных узлах сети, подверженных неконтролируемым погодным условиям.
Подсистемы салона автомобиля — напоминания о непристегнутых ремнях безопасности, звуковой сигнал при включении зажигания и индикация состояния зарядки в комбинациях приборов электромобилей и салонах коммерческих автомобилей, где преобладают вспомогательные шины 5 В.

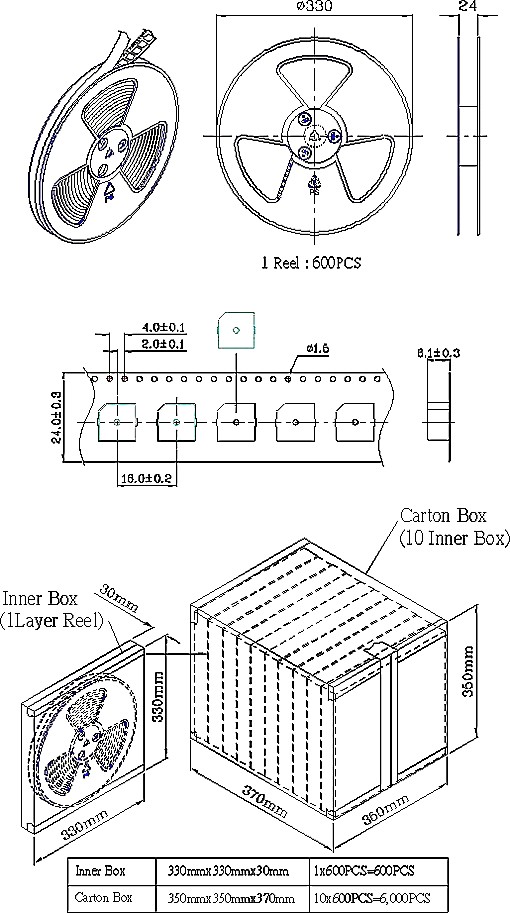

| Инженерные требования | Преимущество MLT-9650Y-5V |
| Минимизация сложности спецификации | Встроенный генератор исключает необходимость использования внешней микросхемы драйвера, базового резистора, обратноходового диода и разработки прошивки ШИМ. |
| Обеспечение устойчивости к напряжению | Диапазон 4–7 В соответствует номинальному напряжению 5 В с запасом на случай проседания батареи, допуском регулятора и подавлением переходных процессов. |
| Гарантия акустической стабильности | Резонанс 3000 Гц с заводской настройкой и допуском партии ±10 %; не требуется настройка схемы драйвера или калибровка каждого устройства |
| Поддержка автоматической сборки SMT | Стандартная упаковка на ленте и в катушках, совместимая с вакуумными насадками; пик оплавления 255 °C |
| Работа в термически сложных условиях | Рабочий диапазон от -30 °C до +70 °C превышает стандартные пределы потребительского уровня; Хранение при температуре -40 °C поддерживает логистику холодовой цепи. |
Масса 1,5 г способствует механической стабильности в условиях вибрации, часто встречающихся в промышленном оборудовании и транспортных средствах. Диафрагма в сборе поддерживает постоянную акустическую мощность при механических ударах, а высота 5,0 мм обеспечивает достаточный объем внутренней полости для эффективной генерации резонанса 3 кГц.
MEIDI производит магнитный активный зуммер SMD размером 9,6*9,6*5 мм на автоматизированных сборочных линиях со 100% электрическими и акустическими функциональными испытаниями. Каждая производственная партия проходит комплексную проверку на воздействие экологических и механических воздействий:
•Высокотемпературное хранение — 48 часов при +80 ± 2 °C с последующим 2-часовым восстановлением при комнатной температуре и полной параметрической проверкой.
• Хранение при низкой температуре — 48 часов при температуре -30 ± 2 °C с последующим 2-часовым восстановлением при комнатной температуре.
• Циклическое термоударение — 5 циклов в диапазоне от -30 °C до +80 °C с 30-минутной выдержкой на каждый крайний случай.
• Виброустойчивость — синусоидальная развертка 10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа.
• Механический удар — падение с высоты 75 см на твердую древесину толщиной 10 мм, 3 удара.
• Устойчивость к влажности — 48 часов при 50 ± 5 °C и относительной влажности 90–95 % с последующим 2-часовым восстановлением при комнатной температуре.
•Термостойкость припоя — 250 ± 5 °C в течение 10 ± 0,5 секунды при зазоре между корпусом и припоем 2,0 мм.
Данные испытаний выборочной партии подтверждают стабильные характеристики в пределах спецификации: звуковое давление 94,1–96,1 дБ, ток 24,4–26,4 мА, частота 2987–3011 Гц (все в пределах спецификации 3000 ± 300 Гц), без дефектов размеров и полярности.
Вопрос 1: Может ли MLT-9650Y-5V управляться напрямую от GPIO микроконтроллера с напряжением 3,3 В?
Нет. Минимальное рабочее напряжение составляет 4 В, а 3,3 В — ниже гарантированного функционального порога. Хотя зуммер может давать пониженную выходную мощность или вообще не генерировать сигналы при напряжении 3,3 В, для надежной работы требуется источник питания минимум 4 В. Для систем с напряжением 3,3 В рассмотрите повышающий преобразователь на 5 В или выберите активный зуммер с номиналом 3 В из портфолио MEIDI.
Вопрос 2: Каков акустический срок службы при непрерывной работе при максимальном номинальном напряжении?
Встроенный генератор и электромагнитный преобразователь рассчитаны на непрерывную работу при напряжении 5 В и температуре окружающей среды 25 °C. Срок службы увеличивается при периодических рабочих циклах, типичных для систем сигнализации. Свяжитесь с заводом-изготовителем для получения конкретных данных о сроке службы. Для приложений с непрерывным тональным сигналом, таких как сигналы аварийной эвакуации, следует учитывать терморегуляцию корпуса, чтобы предотвратить накопление тепла.
Вопрос 3: Как встроенный генератор влияет на электромагнитную совместимость по сравнению с пассивными зуммерами с внешним управлением?
Внутренний генератор работает на фиксированной частоте 3000 Гц с контролируемым временем нарастания и спада, создавая предсказуемый состав гармоник, ограниченный в основном нечетными гармониками (9 кГц, 15 кГц и т. д.), которые выходят за пределы типичных тестовых диапазонов кондуктивного и излучаемого излучения. В отличие от пассивных зуммеров с ШИМ-управлением, где шум переключения зависит от компоновки схемы драйвера, импеданса управления затвором и разводки печатной платы, MLT-9650Y-5V представляет собой постоянную электрическую нагрузку с минимальным содержанием высоких частот, что обычно приводит к снижению электромагнитных излучений и упрощению испытаний на соответствие.
Вопрос 4. Какие соображения по конструкции корпуса применимы к профилю высотой 5,0 мм?
Высота корпуса 5,0 мм требует достаточного свободного пространства над поверхностью печатной платы для предотвращения акустических помех. Рекомендуется дополнительный зазор над звуковым отверстием, чтобы избежать снижения звукового давления от близлежащих поверхностей или компонентов. Для корпусов с решетками или мембранами следует оценить согласование акустического импеданса; плотные сетки могут ослабить вывод. Площадь основания 9,6 мм обеспечивает стабильную механическую установку на стандартные подложки FR4 толщиной 1,6 мм.
Вопрос 5. Поддерживаются ли OEM-модификации, такие как нестандартная упаковка на катушках или альтернативные конфигурации выводов?
Да. MEIDI поддерживает настройку OEM, включая изменение характеристик ленты и катушки, альтернативное количество упаковки и индивидуальную маркировку для заказов в больших объемах. Модификации формы вывода для преобразования в сквозное отверстие не применимы к SMD MLT-9650Y-5V, но рекомендации по индивидуальному трафарету для паяльной пасты и рекомендации по профилю оплавления доступны в рамках разработки приложений. Минимальный объем заказа и сроки выполнения зависят от объема модификации.
Для получения технических данных, схем САПР, запросов на образцы или рекомендаций по интеграции OEM для MLT-9650Y-5V обращайтесь в техническую поддержку MEIDI.
Разработка приложений MEIDI обычно отвечает на технические запросы в течение одного рабочего дня.
