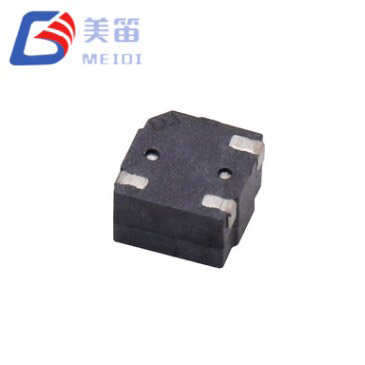

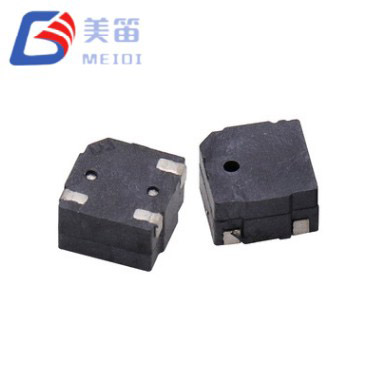

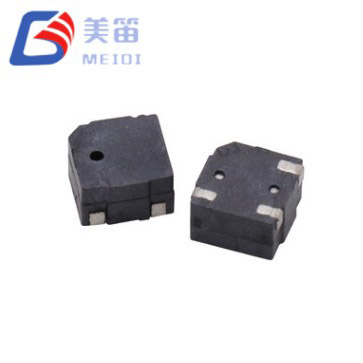

Магнитный пассивный зуммер SMD размером 5*3 мм — это пассивный электромагнитный зуммер для поверхностного монтажа, который увеличивает высоту резонатора до 3,0 мм в компактном корпусе 5,0×5,0 мм серии MLT-5000. Этот дополнительный внутренний объем позволяет преобразователю обеспечивать более высокие уровни звукового давления без увеличения площади печатной платы, что обеспечивает практическую модернизацию конструкций, требующих более заметных сигналов тревоги, но ограниченных ограничениями компоновки платы. Зуммер управляется внешним прямоугольным сигналом частотой 4000 Гц или сигналом ШИМ, а сопротивление его катушки 12 Ом позволяет напрямую подключаться к контактам GPIO многих 3,3-В микроконтроллеров, что упрощает список материалов.
Компания MEIDI разработала MLT-5030 для применений, где акустика корпуса или окружающий шум требуют большей выходной мощности, чем могут обеспечить альтернативы высотой 2,0 мм. Данные испытаний производственного образца из десяти устройств показывают уровни звукового давления от 87,8 до 89,5 дБ на расстоянии 10 см при потребляемом токе от 86,7 до 89,0 мА. Эти результаты измерений соответствуют гарантированному минимуму 80 дБ и максимальному току 100 мА, что дает инженерам четкий диапазон производительности для работы.
Высота профиля 3,0 мм увеличивает объем резонансной камеры, что напрямую приводит к более высокому звуковому давлению по сравнению с вариантами 2,0 мм той же серии, в то время как площадь основания 5,0×5,0 мм остается неизменной.
Сопротивление катушки 12 Ом позволяет управлять зуммером непосредственно со стандартного выхода микроконтроллера 3,3 В, что устраняет необходимость в отдельном транзисторном каскаде во многих конструкциях и уменьшает количество компонентов.
Диапазон рабочего напряжения простирается от 2 В до 4 В и охватывает одноэлементные литий-ионные батареи, элементы типа «таблетка» и регулируемые шины 3,3 В без дополнительной стабилизации напряжения.
Акустическая мощность указана как минимум 80 дБ на расстоянии 10 см при напряжении 3 В, с резонансной частотой 4000 Гц и допуском ±300 Гц.
Черный корпус LCP рассчитан на непрерывную работу при температуре от -20°C до +70°C и совместим со стандартной бессвинцовой пайкой оплавлением при пиковой температуре до 255°C.

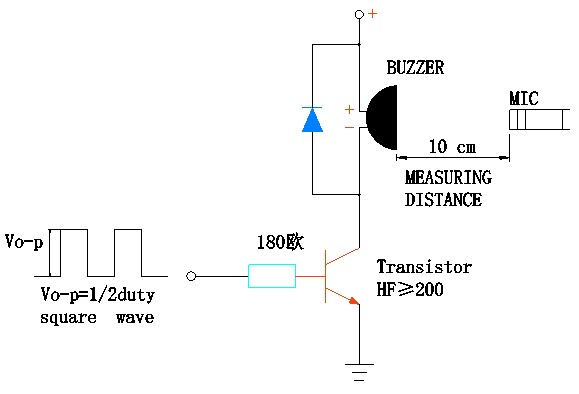

Магнитный пассивный зуммер SMD размером 5*3 мм, являющийся пассивным электромагнитным компонентом, требует для создания звука сигнала возбуждения переменного тока, обычно прямоугольной волны частотой 4000 Гц. Катушка 12 Ом представляет собой нагрузку, которая может управляться множеством контактов GPIO 3,3 В, способных выдавать ток до 100 мА, хотя транзисторный буфер остается рекомендуемым вариантом, когда токовая мощность контакта неизвестна или когда несколько зуммеров используют одну шину. Рабочее окно от 2 В до 4 В обеспечивает запас для кривых разряда батареи и допусков по питанию; при номинальном напряжении 3,0 В звуковое давление достигает не менее 80 дБ, а серийные образцы постоянно превышают 87 дБ, что подтверждает преимущество увеличенной полости.

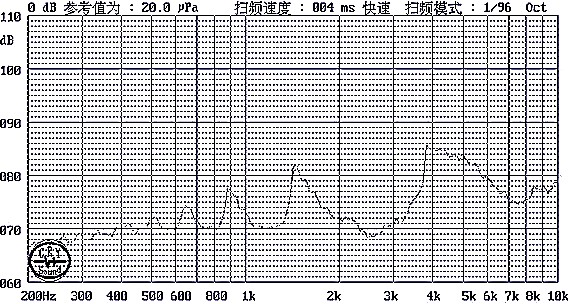

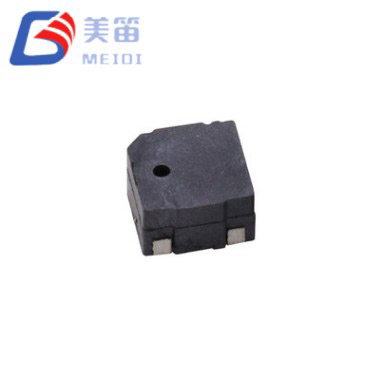

Резонансная частота фиксирована на уровне 4000 Гц, что находится в диапазоне, где человеческий слух наиболее чувствителен, благодаря чему тон четко слышен даже в умеренно шумной обстановке. Смещенное звуковое отверстие предназначено для передачи звука вперед, что полезно, когда зуммер расположен за решеткой или направленным отверстием в корпусе. При весе 0,1 г компонент добавляет незначительную массу плате и может быть установлен с помощью стандартного оборудования для захвата и размещения.

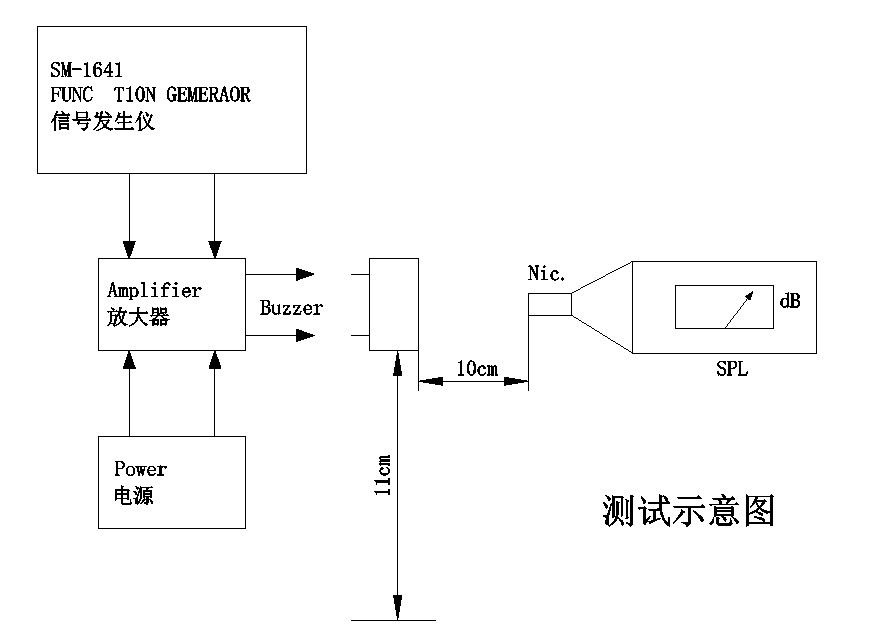

Компания MEIDI проводит акустические испытания каждой производственной партии, и типичные показатели производительности, указанные в технических характеристиках, получены на основе таких измерений. Гарантированные характеристики обеспечивают надежную основу для проектирования системы, а примеры данных дают реалистичное представление о том, чего можно ожидать при серийном производстве.
Увеличенная высота полости до 3,0 мм обеспечивает измеримое акустическое преимущество по сравнению с более тонкими альтернативами толщиной 2,0 мм без увеличения занимаемой площади печатной платы, что делает ее незаменимым обновлением для существующих 5-миллиметровых макетов, которые имеют необходимый вертикальный зазор.
Сопротивление катушки 12 Ом обеспечивает прямое управление GPIO на многих микроконтроллерах с напряжением 3,3 В, что упрощает схему управления и экономит место на плате.
Допуск напряжения питания от 2 В до 4 В подходит для различных источников низкого напряжения, от одноэлементных литиевых батарей до регулируемых логических шин.
Корпус LCP сохраняет свою форму и целостность паяльной площадки во время циклов оплавления с заданной пиковой температурой 255°C и до трех проходов, что позволяет при необходимости выполнять двустороннюю сборку.
Направленное излучение звука через смещенное отверстие помогает сосредоточить внимание на пользователе, улучшая воспринимаемую громкость при установке лицом к лицу.
| Параметр | Ценить |
| Тип продукта | Электромагнитный пассивный зуммер SMD |
| Номинальное напряжение | 3,0 В (размах) |
| Рабочее напряжение | 2–4 В (o‑p) |
| Звуковой выход на расстоянии 10 см | ≥ 80 дБ |
| Рабочий ток | ≤ 100 мА |
| Резонансная частота | 4000 ± 300 Гц |
| Сопротивление катушки | 12 ± 3 Ом |
| Рабочая температура | -20 °С ~ +70 °С |
| Температура хранения | -30 °С ~ +80 °С |
| Размеры (Д × Ш × В) | 5,0 × 5,0 × 3,0 мм |
| Масса | 0,1 г |
| Материал корпуса | Черный ЛКП |
| Метод пайки (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. |
Следующие описания вариантов использования основаны на электрических и акустических характеристиках MLT-5030. Они предоставляются в качестве руководства по интеграции и должны быть проверены для конкретного конечного продукта и нормативной среды.
Промышленные панели сигнализации и контроллеры технологических процессов имеют выходной уровень 85 дБ+ и площадь занимаемой площади 5 мм, что позволяет использовать их для плат ввода-вывода с плотной плотностью, где требуется несколько точек оповещения. Высота 3,0 мм обычно соответствует зазору над стандартными корпусами на DIN-рейке.
Клавиатуры безопасности и контроля доступа, детекторы вторжения и оповещатели пожарной сигнализации могут использовать направленное излучение зуммера для направления сигнала на пользователя, а прямой привод GPIO упрощает многозонную установку.
Медицинскому диагностическому оборудованию, такому как настольные анализаторы и мониторы пациентов, часто требуется четкое, стабильное по частоте оповещение о завершении цикла или об ошибках. Тон 4000 Гц отличается от низкочастотного окружающего шума, распространенного в клинических условиях.
Коммерческая техника, включая промышленные посудомоечные машины, стиральные машины и торговое оборудование, может полагаться на MLT-5030 для оповещения об окончании цикла и неисправности, а широкий диапазон питания учитывает изменения напряжения, типичные для плат управления приборами.
Вспомогательные автомобильные системы, такие как датчики приближения задним ходом, напоминания о непристегнутых ремнях безопасности и индикаторы зарядки электромобилей, могут использовать зуммер в системах с напряжением 12 В при добавлении последовательного резистора для снижения напряжения или непосредственно в подцепях 3,3 В.
Наружные устройства Интернета вещей, датчики окружающей среды и узлы инфраструктуры умного города, подверженные ветру и фоновому шуму, могут использовать преимущества более высокого звукового давления, доступного из полости толщиной 3,0 мм, для сохранения слышимости.
Магнитный пассивный зуммер для поверхностного монтажа размером 5*3 мм устраняет распространенный аппаратный конфликт: необходимость увеличения акустической мощности без увеличения площади печатной платы. Увеличив высоту зуммера с 2,0 мм до 3,0 мм, компания MEIDI создала компонент, который подходит к тем же площадкам для пайки, что и более тонкие MLT-5020 и MLT-5020H, что позволяет повысить акустические характеристики без изменения компоновки. Дополнительный внутренний объем стабильно обеспечивает уровень звукового давления в диапазоне 80 дБ, что подтверждено измерениями на серийных образцах.
Сопротивление катушки 12 Ом было выбрано для упрощения требований к приводу. Вывод 3,3 В микроконтроллера, который может подавать ток 100 мА, может напрямую управлять зуммером, что полезно в экономичных конструкциях, где важен каждый транзистор. Для разработчиков, предпочитающих буфер, небольшой NPN-транзистор или MOSFET работает со стандартными логическими уровнями и занимает минимальную площадь.
Черный корпус LCP прошел испытания на надежность, включая испытания на циклическое изменение температуры, вибрацию и падение, что дает уверенность в долгосрочной стабильности. Компонент совместим с автоматизированными линиями SMT и может выдерживать термические нагрузки в процессе двустороннего оплавления. Доступны образцы для проверки акустических характеристик вашего корпуса, прежде чем переходить к серийному производству.
MEIDI Intelligent Technology занимается производством акустических компонентов с 2011 года. Завод компании в Цзянсу, Китай, работает в соответствии с системой управления качеством, сертифицированной по стандарту ISO 9001, и включает в себя собственное формование LCP, автоматическую намотку катушек, сборку SMD и 100% поточные акустические испытания. Такая вертикальная интеграция позволяет MEIDI контролировать всю производственную цепочку, от сырья до готовых компонентов, и поддерживать стабильное качество при больших объемах.
MLT-5030 производится на тех же автоматизированных линиях SMD, которые обслуживают автомобильных и промышленных клиентов MEIDI. Каждая партия проходит программу проверки надежности, как указано в спецификации продукта. Скрининг экологического стресса включает 48-часовое воздействие высокой температуры при +80°C, 48-часовое замачивание в холоде при -30°C и пять циклов термического шока между этими температурами. Механическая прочность подтверждена испытаниями на вибрацию в диапазоне частот от 10 Гц до 55 Гц с амплитудой 1,0 мм по всем осям, за которыми следуют три падения с высоты 75 см на твердую деревянную поверхность. Влагостойкость оценивают при 50°C и относительной влажности 90–95% в течение 48 часов, а целостность пайки проверяют с помощью испытания на нагрев припоя при 250°C и полного профилирования оплавления.
Типичные производственные характеристики MLT-5030, записанные на примере десяти устройств, показывают звуковое давление от 87,8 дБ до 89,5 дБ, ток от 86,7 мА до 89,0 мА и стабильную резонансную частоту 4000 Гц. Эти цифры демонстрируют единообразие, достигнутое в процессе производства, и доступны для ознакомления клиентам вместе с полными отчетами об испытаниях партии.
1. Каковы акустические характеристики MLT‑5030 по сравнению с моделями MLT‑5020 диаметром 2,0 мм?
Полость диаметром 3,0 мм придает MLT‑5030 больший внутренний резонансный объем, что приводит к более высокому звуковому давлению. Хотя гарантированный минимум составляет 80 дБ, серийные образцы обычно имеют уровень от 87 до 89 дБ. Площадь основания 5,0×5,0 мм идентична, поэтому MLT‑5030 может заменить зуммер толщиной 2,0 мм без замены печатной платы, если над платой имеется дополнительная высота 1,0 мм.
2. Какой минимальный зазор необходим над MLT‑5030?
Корпус зуммера выступает на 3,0 мм над поверхностью печатной платы. Чтобы избежать акустических препятствий, рекомендуется оставить свободную зону на расстоянии не менее 4–5 мм от поверхности платы, включая звуковой порт. Находящаяся слишком близко к апертуре поверхность может снизить воспринимаемую громкость и сместить частотную характеристику.
3. Могу ли я заменить сквозной магнитный зуммер на MLT‑5030?
Да, магнитный пассивный зуммер SMD размером 5*3 мм представляет собой альтернативу поверхностному монтажу и занимает площадь 5,0 мм. Печатную плату придется перепроектировать для площадок SMD, но катушка 12 Ом и питание 3 В совместимы со многими логическими схемами 3,3 В, которые ранее управляли деталями со сквозными отверстиями. Транзисторный буфер по-прежнему можно использовать, если существующая схема уже включает его.
4. Подходит ли MLT‑5030 для устройств с батарейным питанием?
Благодаря максимальному потреблению тока 100 мА при напряжении 3,0 В, звуковой сигнал можно использовать для большинства конфигураций аккумуляторов, включая одноэлементные литий-ионные и таблеточные элементы на 3 В. Рабочий диапазон от 2 В до 4 В охватывает кривую разряда литиевого элемента без регулирования. Для приложений со сверхнизким энергопотреблением уменьшение рабочего цикла ШИМ ниже 50 % может еще больше снизить средний ток за счет некоторого звукового давления.
5. Какой профиль оплавления рекомендуется для MLT‑5030?
Черный корпус LCP выдерживает стандартное бессвинцовое оплавление с пиковой температурой 255±5°C в течение 3 секунд после предварительного нагрева при 180°C в течение 40–70 секунд. Допускается до трех проходов оплавления. Подробный профиль включен в спецификацию продукта, и компания MEIDI может предоставить рекомендации по конкретным настройкам духовки.
Чтобы запросить коммерческое предложение, заказать технические образцы или обсудить настройку OEM/ODM, свяжитесь с MEIDI через форму запроса. Команда разработчиков приложений может помочь с акустикой корпуса, оптимизацией схемы привода и проверкой профиля оплавления для вашей производственной среды. Вертикально интегрированное производство MEIDI и система качества ISO 9001 обеспечивают согласованность, необходимую для крупномасштабных программ.
