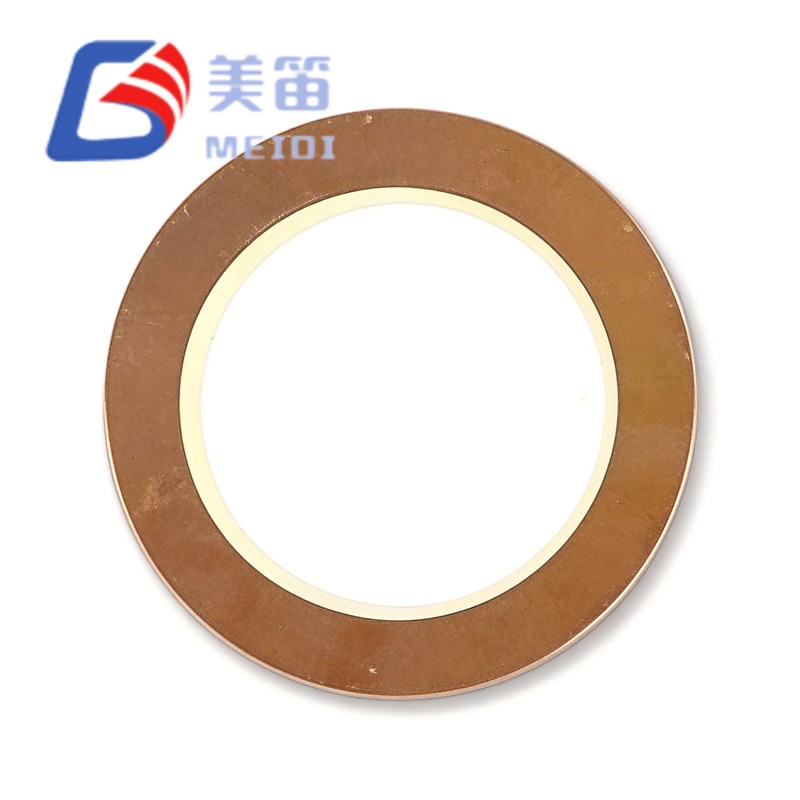

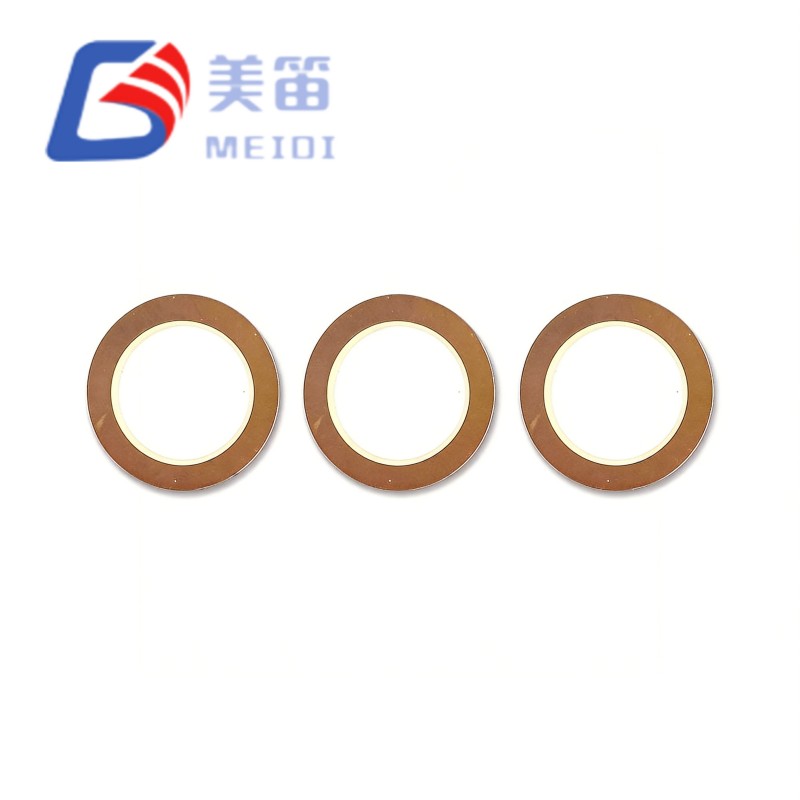

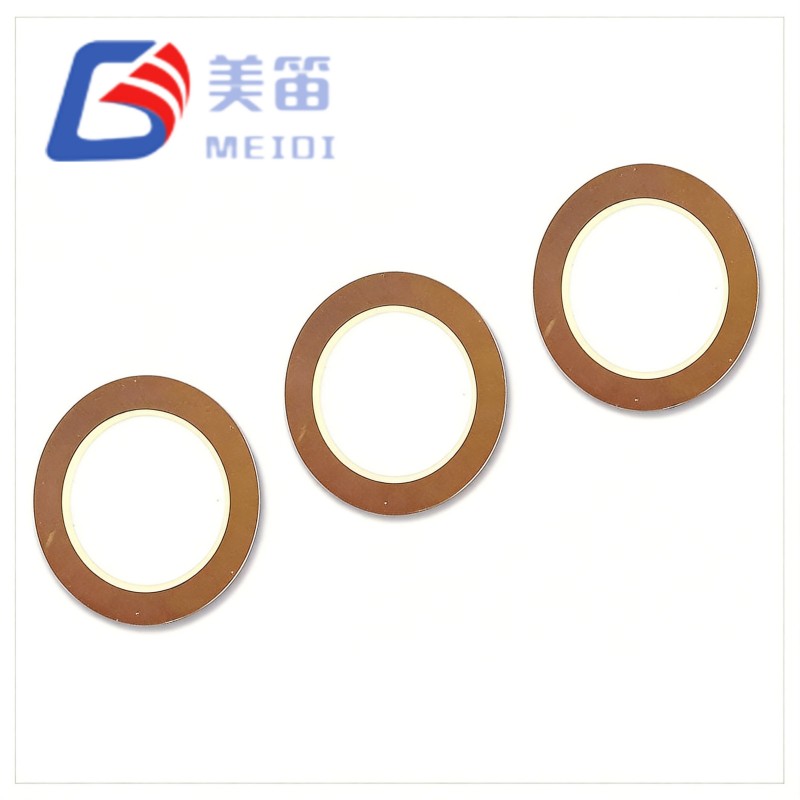

Латунный пьезокерамический элемент диаметром 11 мм — это пьезоэлектрический элемент с латунной подложкой, настроенный на частоту 9,0 кГц, предназначенный для встроенных акустических модулей, которые обеспечивают более высокий и четкий звуковой сигнал. Его диаметр 11,0 мм и толщина 0,18 мм соответствуют механической площади варианта FT-11T с частотой 7,8 кГц, поэтому одна компоновка печатной платы и полость корпуса могут поддерживать обе частоты. Емкость 12000 пФ и эквивалентное сопротивление ≤500 Ом позволяют эффективно управлять элементом от источника низкого напряжения, либо напрямую от вывода 3,3 В микроконтроллера, либо через простую повышающую схему LC.
Резонансная частота установлена на уровне 9,0 кГц с пакетным допуском ±11,1%, что обеспечивает тон, который воспринимается более резким и более актуальным, чем альтернативы с более низкой частотой, что может помочь дифференцировать оповещения в многотональных системах.
Диаметр 11,0 мм и общая толщина 0,18 мм делают этот элемент механически взаимозаменяемым с FT-11T-7.8A1, что позволяет оценивать частоту A/B без изменения схемы контакта или корпуса печатной платы.
Номинальная емкость 12 000 пФ при частоте 120 Гц обеспечивает высокую емкостную нагрузку, которая снижает требования к напряжению управления, что делает возможным использование прямой ШИМ микроконтроллера с напряжением 3,3 В в модулях с батарейным питанием с ограниченным пространством.
Диаметр активного электрода 8,0 мм, уменьшенный по сравнению с 9,0 мм, используемыми в модели 7,8 кГц, концентрирует электрическое поле для улучшения электромеханической связи при более высоком резонансе.
Латунная подложка с обожженным серебряным электродом соответствует тем же стандартам теплопроводности и паяемости, что и остальная часть серии FT-11T, обеспечивая предсказуемое поведение при сборке.
Эквивалентное сопротивление ≤500 Ом поддерживает высокодобротные резонансные схемы усиления LC, позволяя достигать уровня звукового давления выше 75 дБ при минимальной мощности привода.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Пьезоэлектрический керамический элемент | — |
| Модель | ФТ‑11Т‑9.0А1 | — |
| Резонансная частота | 9,0 ± 1,0 кГц | Свободный воздух, 25 ℃ |
| Допуск по частоте | ±11,1 % | Согласованность партии |
| Свободная емкость | 12000 ± 30% пФ | При 120 Гц, 1 В (среднеквадратичное значение), 25 ℃ |
| Эквивалентное сопротивление | ≤ 500 Ом | На резонансной частоте |
| Диэлектрические потери (tanδ) | ≤ 5 % | При 120 Гц, 1 В (среднеквадратичное значение) |
| Материал подложки | Латунь | — |

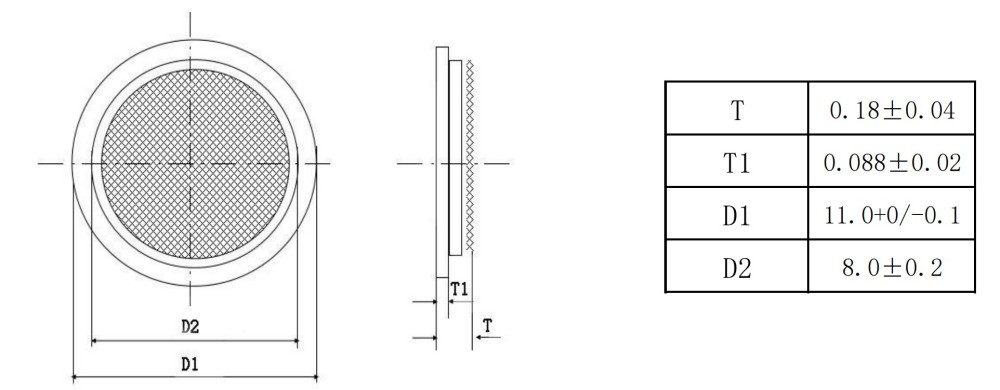

| Диаметр керамического диска (D1) | 11,0 +0/-0,1 мм | — |
| Диаметр активного электрода (D2) | 8,0 ± 0,2 мм | — |
| Общая толщина (Т) | 0,18 ± 0,04 мм | Керамика + подложка |
| Толщина керамики (T1) | 0,088 ± 0,02 мм | ЦТС-слой |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Материал электрода | Серебро (стандарт) | Обожженная серебряная паста |
| Сопротивление изоляции | ≥ 100 МОм (типичное) | При 100 В постоянного тока, 25 ℃ |
Многотональные носимые устройства, такие как фитнес-трекеры и умные часы, где сигнал частотой 9,0 кГц служит отдельным высокочастотным сигналом для приоритетных уведомлений наряду с низкочастотным зуммером.
Портативные медицинские диагностические приборы, которые используют тональную иерархию, используя частоту 9,0 кГц для критических сигналов тревоги и 7,8 кГц для информационных сигналов на одной и той же печатной плате.
Сенсорные узлы Интернета вещей высокой плотности, включая датчики дверей и окон и детекторы протечек воды, где основная частота 9,0 кГц помогает снизить акустические помехи от беспроводных гармоник 2,4 ГГц.
Промышленные сенсорные панели HMI, которые используют две частоты для обратной связи с оператором, например, звуковой сигнал подтверждения частотой 7,8 кГц и сигнал тревоги об ошибке частотой 9,0 кГц, создаваемые идентичными механическими элементами.
Платы управления бытовой техникой в микроволновых печах, стиральных машинах и холодильниках, где более высокий тон более эффективно проникает в кухонный шум.
Образовательная и игрушечная электроника, требующая простого высокого тона для реакции на музыкальные клавиши или интерактивной обучающей обратной связи.
| Цель дизайна | Преимущество FT‑11T‑9.0A1 |
| Добавьте второй тон без механической переделки | Элемент имеет общую оболочку размером 11,0×0,18 мм с вариантом 7,8 кГц, поэтому для любой частоты можно использовать одну и ту же схему контакта и полость. |
| Достичь более четкого и актуального качества восприятия. | Резонанс 9,0 кГц создает более резкий тон, который легко отличить от низкочастотного шума, что делает его пригодным для оповещений об ошибках и приоритетных оповещениях. |
| Уменьшите электромагнитные помехи в радиочастотных системах | Основная гармоника и ее низшие гармоники находятся значительно ниже типичных полос ISM; Фактические характеристики ЭМС зависят от схемы схемы привода, но выбор частоты по своей сути является благоприятным. |
| Поддержание эффективной связи при более высоком резонансе | Активный электрод диаметром 8,0 мм оптимизирован для режима 9,0 кГц, концентрируя электрическое поле, чтобы поддерживать высокий коэффициент связи, несмотря на повышенную частоту. |
| Упрощение управления двухчастотной спецификацией | Модели с частотой 7,8 кГц и 9,0 кГц имеют одинаковые характеристики емкости и сопротивления, что позволяет использовать одно значение повышающего дросселя LC с небольшими корректировками настройки. |
| Подходит для ультратонких сборок | Профиль толщиной 0,18 мм в сочетании с латунной подложкой толщиной 0,5 мм позволяет всей акустической стеке оставаться высотой менее 1 мм. |
MEIDI Intelligent Technology производит пьезоэлектрические керамические компоненты с 2011 года. Компания управляет вертикально интегрированным предприятием в Цзянсу, Китай, где обработка керамического порошка, литье ленты, трафаретная печать электродами, высокотемпературное спекание и поляризация выполняются собственными силами. Такая интеграция в сочетании с сертифицированной системой качества ISO9001 обеспечивает повторяемость электрических характеристик и полную отслеживаемость партии каждого отгруженного элемента.
Латунный пьезокерамический элемент диаметром 11 мм производится на той же производственной платформе, что и FT-11T-7.8A1, со статистическим управлением процессом, адаптированным к целевой частоте 9,0 кГц. Каждая производственная партия подвергается 100%-ному испытанию на резонансной частоте в анализаторе импеданса на открытом воздухе, и изделия, выходящие за пределы окна 9,0 ± 1,0 кГц, отбраковываются. Емкость проверяется при 120 Гц и 1 В (среднеквадратичное значение), эквивалентное сопротивление проверяется при ≤500 Ом, а диэлектрические потери поддерживаются на уровне ниже 5%. Проверка размеров охватывает диаметр керамики, диаметр электрода и общую толщину. Термическое старение при +70°C в течение 48 часов подтверждает стабильность поляризации, а паяемость подтверждена согласно J‑STD‑002. Код партии, выгравированный на краю подложки, связывает каждую единицу с ее партией прессования, профилем спекания и протоколами испытаний, которые хранятся в течение десяти лет.
1. Могу ли я подключить FT-11T-9.0A1 непосредственно к плате, предназначенной для версии 7,8 кГц?
Механически, да. Оба элемента имеют одинаковый диаметр 11,0 мм и толщину 0,18 мм, поэтому никаких изменений в печатной плате или корпусе не требуется. Электрически цепь привода должна быть перенастроена. Если в вашей существующей конструкции используется дроссель 6,8 мГн, оптимизированный для 7,8 кГц, значение ближе к 4,7 мГн будет лучше соответствовать резонансу 9,0 кГц; в качестве альтернативы емкость параллельного настроечного конденсатора можно уменьшить с 330 пФ до 220 пФ. Без перенастройки уровень звукового давления может упасть на 8–12 дБ.
2. Почему активный электрод меньше, чем на модели 7,8 кГц?
Электрод диаметром 8,0 мм (по сравнению с 9,0 мм на FT-11T-7.8A1) оптимизирует электромеханическую связь для более высокого резонанса. Меньшая площадь электрода по сравнению с объемом керамики улучшает однородность электрического поля и уменьшает радиальные помехи, помогая элементу поддерживать сопоставимую акустическую мощность, несмотря на более высокую частоту.
3. Создает ли работа на частоте 9,0 кГц какие-либо проблемы с электромагнитной совместимостью для беспроводных устройств Интернета вещей?
Основная гармоника и ее низшие гармоники находятся намного ниже обычных радиочастотных диапазонов, поэтому сама частота не является прямым источником помех. Однако быстрые фронты переключения прямоугольного ШИМ-привода могут генерировать широкополосный шум. Рекомендуется использовать стандартные методы обеспечения ЭМС, такие как размещение керамического развязывающего конденсатора на элементе и добавление последовательного резистора на выходе драйвера для замедления фронтов напряжения. Сканирование датчиком ближнего поля вокруг схемы возбуждения во время предварительного тестирования на соответствие является разумным шагом для сертификации FCC или CE.
4. Как субъективно сравнить тон 9,0 кГц с тоном 7,8 кГц?
Разница в воспринимаемой громкости минимальна. Тон 9,0 кГц обычно описывается как более резкий и привлекающий внимание, что может быть полезно для сигналов тревоги, тогда как тон 7,8 кГц несколько мягче и менее навязчив. В условиях, где преобладает низкочастотный шум, частота 9,0 кГц может обеспечить немного лучшую слышимость.
5. Подходит ли этот элемент для воспроизведения мелодий или нескольких частот?
Латунный пьезокерамический элемент диаметром 11 мм представляет собой узкополосное резонансное устройство, выходная мощность которого значительно падает при выходе из резонанса. Простые шаблоны звуковых сигналов с использованием двухпозиционной манипуляции несущей 9,0 кГц достижимы, но создание диапазона музыкальных нот с постоянной громкостью непрактично. Для мелодических применений лучшим выбором будет пьезоэлектрический эхолот с более широкой частотной характеристикой или миниатюрный динамический динамик.
Чтобы получить рекомендации по интеграции печатной платы, рекомендации по проектированию полостей, настройке повышающей схемы LC на частоту 9,0 кГц, рекомендации по внедрению двухчастотной схемы или оптовые цены, отправьте свои требования через контактную форму. Инженеры-разработчики приложений MEIDI обычно отвечают в течение одного рабочего дня, предоставляя техническую документацию, имитационные модели и образцы блоков оценки, сопровождаемые отдельными данными испытаний.
