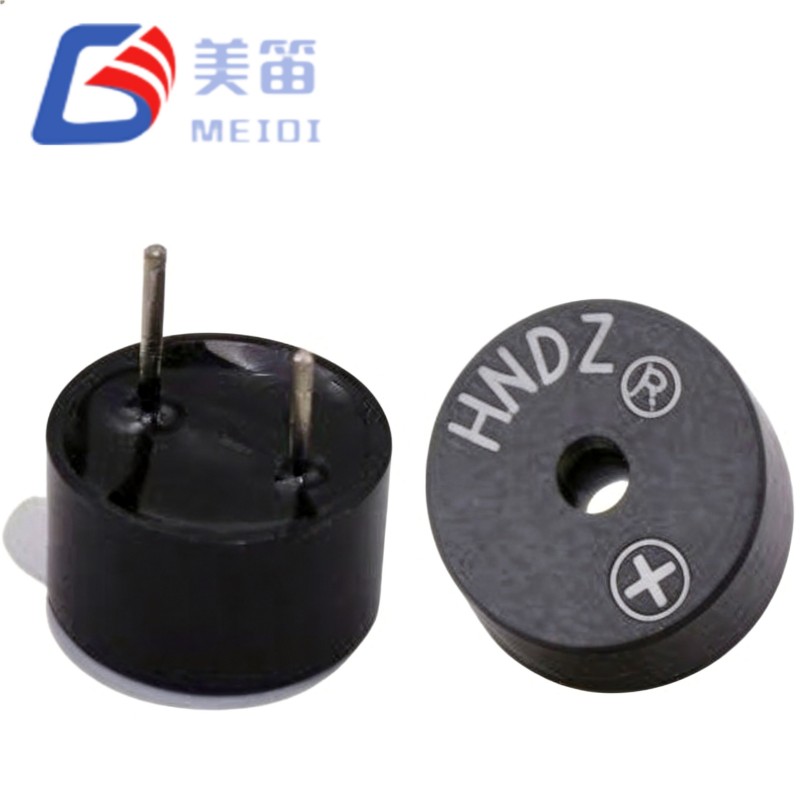

Три варианта напряжения — 3 В (1,5–4,5 В), 5 В (3–7 В) и 12 В (8–16 В) — имеют одну и ту же характеристику резонансной частоты 2700 ± 300 Гц.
Интегрированная схема генератора — приложение постоянного тока генерирует выходной сигнал фиксированного тона без внешнего ШИМ или генератора сигналов.
Звуковое давление ≥85 дБ на расстоянии 10 см — указанный минимум для всех трех вариантов при соответствующих номинальных напряжениях
Корпус из черного ПБТ; рабочая температура от -20 °C до +70 °C, температура хранения от -30 °C до +80 °C

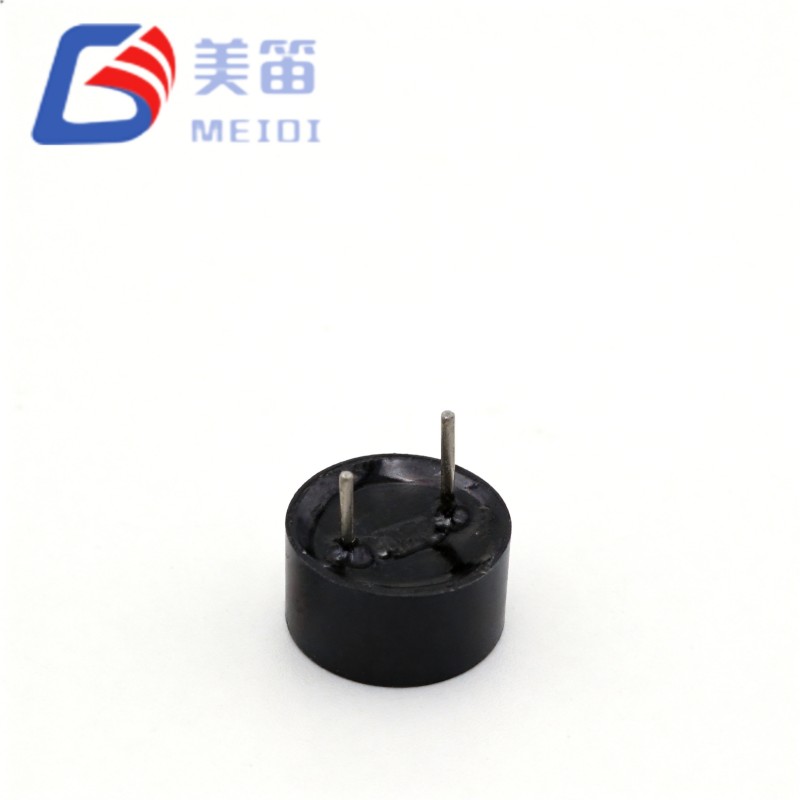

Монтаж через отверстие с поляризованной конфигурацией контактов
| Параметр | ХНТ-9650-03 | ХНТ-9650-05 | ХНТ-9650-12 |
| Номинальное напряжение | 3 В постоянного тока | 5 В постоянного тока | 12 В постоянного тока |
| Рабочее напряжение | 1,5–4,5 В постоянного тока | 3–7 В постоянного тока | 8–16 В постоянного тока |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | ≥ 85 дБ | ≥ 85 дБ |
| Рабочий ток | ≤ 30 мА | ≤ 30 мА | ≤ 30 мА |
| Резонансная частота | 2700 ± 300 Гц | 2700 ± 300 Гц | 2700 ± 300 Гц |
| Рабочая температура | -20 °С ~ +70 °С | -20 °С ~ +70 °С | -20 °С ~ +70 °С |
| Температура хранения | -30 °С ~ +80 °С | -30 °С ~ +80 °С | -30 °С ~ +80 °С |
| Размеры (Диаметр × В) | 9,6 × 5,0 мм | 9,0 × 5,5 мм (согласно протоколу испытаний) | 9,6 × 5,0 мм |
| Масса | 0,78 г | 0,78 г | 0,78 г |
| Материал корпуса | Черный ПБТ | Черный ПБТ | Черный ПБТ |
Встроенный генератор исключает необходимость использования внешнего привода — приложение напряжения постоянного тока генерирует фиксированный тон 2700 ± 300 Гц без внешнего ШИМ, микроконтроллера или генератора сигналов.
Три уровня напряжения — варианты 3 В, 5 В и 12 В позволяют выбирать на основе доступной шины напряжения системы.
Поляризованный монтаж через отверстие — маркировка полярности контактов указывает на правильную ориентацию.
Корпус из черного ПБТ для промышленной сборки — совместим с пайкой волновой пайкой при 255 ± 15 °C и ручной пайкой при 360 ± 10 °C согласно спецификации.
Потребляемый ток ≤ 30 мА при номинальном напряжении — указанный максимальный рабочий ток
Резонансная частота 2700 ± 300 Гц — заданная центральная частота с определенным допуском.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный активный зуммер через отверстие | — |
| Номинальное напряжение | 3 В постоянного тока | Номинальная рабочая точка |
| Рабочее напряжение | 1,5–4,5 В постоянного тока | Непрерывный диапазон |

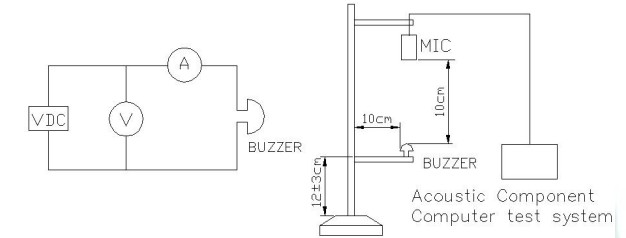

| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 3В свободное поле |
| Рабочий ток | ≤ 30 мА | При 3В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочая температура | -20 °С ~ +70 °С | Непрерывный |
| Температура хранения | -30 °С ~ +80 °С | Нерабочий |

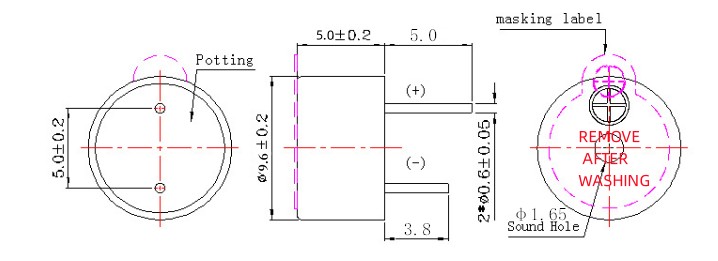

| Размеры (Диаметр × В) | 9,6 × 5,0 мм | Корпус без штифтов |
| Масса | 0,78 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Пайка (оплавление) | 245 ± 15 °С, 3 с | 180 °С, предварительный прогрев 40–70 с; максимум 3 прохода |
| Пайка (Волна) ★ | 255 ± 15 °С, 4–6 с | рекомендуется 2–3 прохода |
| Пайка (Ручная) ★ | 360 ± 10 °С, 2–5 с | рекомендуется 2–3 прохода |
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный активный зуммер через отверстие | — |
| Номинальное напряжение | 5 В постоянного тока | Номинальная рабочая точка |
| Рабочее напряжение | 3–7 В постоянного тока | Непрерывный диапазон |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 5В свободное поле |
| Рабочий ток | ≤ 30 мА | При 5 В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочая температура | -20 °С ~ +70 °С | Непрерывный |
| Температура хранения | -30 °С ~ +80 °С | Нерабочий |
| Размеры (Диаметр × В) | 9,0 × 5,5 мм | Согласно отчету об испытаниях; подтвердите свое приложение |
| Масса | 0,78 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Пайка (оплавление) | 245 ± 15 °С, 3 с | 180 °С, предварительный прогрев 40–70 с; максимум 3 прохода |
| Пайка (Волна) ★ | 255 ± 15 °С, 4–6 с | рекомендуется 2–3 прохода |
| Пайка (Ручная) ★ | 360 ± 10 °С, 2–5 с | рекомендуется 2–3 прохода |
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный активный зуммер через отверстие | — |
| Номинальное напряжение | 12 В постоянного тока | Номинальная рабочая точка |
| Рабочее напряжение | 8–16 В постоянного тока | Непрерывный диапазон |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 12В свободное поле |
| Рабочий ток | ≤ 30 мА | При 12 В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочая температура | -20 °С ~ +70 °С | Непрерывный |
| Температура хранения | -30 °С ~ +80 °С | Нерабочий |
| Размеры (Диаметр × В) | 9,6 × 5,0 мм | Корпус без штифтов |
| Масса | 0,78 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Пайка (оплавление) | 245 ± 15 °С, 3 с | 180 °С, предварительный прогрев 40–70 с; максимум 3 прохода |
| Пайка (Волна) ★ | 255 ± 15 °С, 4–6 с | рекомендуется 2–3 прохода |
| Пайка (Ручная) ★ | 360 ± 10 °С, 2–5 с | рекомендуется 2–3 прохода |
Примечание. Следующие данные взяты из протоколов испытаний, прилагаемых к спецификациям продукта. Эти значения иллюстрируют типичное распределение из выборочных производственных партий и не являются гарантированными спецификациями. В отчете об испытаниях HNT-9650-05 упоминается модель HNB09A03; пожалуйста, проверьте текущее обозначение модели в MEIDI.
| Вариант | Диапазон звукового давления (дБ) | Диапазон тока (мА) | Диапазон частот (Гц) | Диаметр (мм) | Хм) |
| ХНТ-9650-03 | 86,5 – 89,5 | 24,5 – 26,5 | 2690 – 2730 | 9.59 – 9.61 | 5.09 – 5.10 |
| ХНТ-9650-05 | 86,5 – 89,5 | 24,5 – 26,5 | 2677 – 2723 гг. | 9,0 – 9,1 | 5.54 – 5.55 |
| ХНТ-9650-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 гг. | 9,6 – 9,61 | 5.09 – 5.10 |
Гарантированные характеристики указаны в таблицах технических характеристик выше. Свяжитесь с MEIDI для получения фактических данных испытаний партии.
Следующие области применения определяются только на основе анализа пригодности параметров. Никакие автомобильные, медицинские сертификаты или сертификаты безопасности не подразумеваются. Свяжитесь с MEIDI для проверки конкретного приложения и подтверждения соответствия.
Системы сигнализации промышленных панелей управления — индикация неисправностей и аварийные оповещения в корпусах ПЛК, моторных приводах и системах управления технологическими процессами, где доступны логические шины 12 В, 5 В или 3,3 В.
Пульты контроля доступа и безопасности — звуковая сигнализация обнаружения проникновения, взлома дверей и пожарной сигнализации; Вариант 3 В может подойти для беспроводных панелей с батарейным питанием, вариант 12 В соответствует стандартному напряжению шины безопасности.
Распределение электроэнергии и электрооборудование — сигнализация отключения выключателя, предупреждения о перегрузке трансформатора и индикация состояния распределительного устройства.
Оборудование для автоматизации производства — оповещения о неисправностях ЧПУ, предупреждения об остановке конвейера и сигнализация состояния роботизированной ячейки.
Интерфейсы для коммерческого оборудования — индикация окончания цикла в промышленных посудомоечных машинах, прачечном оборудовании и торговых автоматах.
Ремонт и модернизация устаревшего оборудования — потенциальный кандидат на замену существующих сквозных активных зуммеров; перед использованием проверьте совместимость и размеры контактов с оригинальной деталью
| Рассмотрение дизайна | 9650 Функция электромагнитного активного зуммера |
| Несколько системных напряжений в линейке продуктов | Три варианта (3 В/5 В/12 В) имеют одну и ту же характеристику резонансной частоты 2700 ± 300 Гц. |
| Упрощенная схема привода | Встроенный генератор исключает использование внешнего ШИМ-генератора, таймера микроконтроллера или специальной микросхемы драйвера зуммера. |
| Монтаж в сквозное отверстие | Сквозной монтаж на печатной плате обеспечивает механическое удержание |
| Поляризованные штифты | Маркировка полярности контактов указывает на правильную ориентацию. |
| Семейства продуктов для смешанного напряжения | Одинаковые характеристики резонансной частоты для вариантов 3 В, 5 В и 12 В. |
| Высокотемпературная сборка | Корпус из ПБТ, совместимый с волновой пайкой при 255 °C и ручной пайкой при 360 °C согласно спецификации. |
Запросите образец, чтобы оценить звуковое давление, потребление тока и совместимость выводов в вашем целевом приложении.
Спецификации электромагнитного активного зуммера 9650 определяют следующие испытания на надежность:
Высокотемпературное хранение — 48 часов при +80±2 °С, перед испытанием восстановить при комнатной температуре в течение 2 часов.
Хранение при низкой температуре — 48 часов при температуре -30 ± 2 °С, перед тестированием восстановить при комнатной температуре в течение 2 часов.
Температурное циклирование — 5 циклов: выдержка -30°С 30 мин, выдержка +80°С 30 мин; восстановить при комнатной температуре в течение 2 часов перед тестированием
Испытание на падение — горизонтальное положение, свободное падение с высоты 75 см на доску из лиственных пород толщиной 10 мм, 3 падения; проверить внешний вид и измерить электрические характеристики
Виброиспытание — 10–55 Гц, амплитуда 1,0 мм, оси XYZ, всего 0,5 часа; время развертки от 10 до 55 Гц и обратно при одинарной амплитуде 1,0 мм составляет 1 минуту.
Испытание на влажность — 48 часов при 50 ± 5 °C и относительной влажности 90–95 %, перед испытанием выдержите при комнатной температуре 2 часа.
Термостойкость припоя — погрузите выводы в расплавленный припой при температуре 250 ± 5 °C на 10 ± 0,5 секунды, корпус на расстоянии 2,0 мм от припоя.
Примечание. Все условия испытаний указаны в технических характеристиках электромагнитного активного зуммера MEIDI 9650 от 07.11.2023. Свяжитесь с MEIDI для получения подробной информации о протоколе производственных испытаний и фактических данных испытаний партии.
1. Как выбрать между HNT-9650-03, HNT-9650-05 и HNT-9650-12?
Выбор зависит от доступного напряжения питания постоянного тока. HNT-9650-03 (1,5–4,5 В) подходит для логических систем 3,3 В и проектов низковольтных микроконтроллеров. HNT-9650-05 (3–7 В) соответствует промышленной логике 5 В и стандартным напряжениям управления приборами. HNT-9650-12 (8–16 В) предназначен для питания промышленных шин управления напряжением 12 В и источников питания систем безопасности. Все три варианта имеют одинаковую характеристику резонансной частоты 2700 ± 300 Гц и одинаковое минимальное звуковое давление.
2. Могу ли я использовать HNT-9650-03 в системе 5 В или HNT-9650-12 в системе 24 В?
Не рекомендуется. Максимальное рабочее напряжение HNT-9650-03 составляет 4,5 В; применение 5В рискует выйти за пределы указанного рабочего диапазона. Максимальное рабочее напряжение HNT-9650-12 составляет 16 В; подача напряжения 24 В может привести к повреждению катушки. Для систем с напряжением вне указанных рабочих диапазонов используйте стабилизатор напряжения или последовательный резистор, чтобы привести подаваемое напряжение в номинальные пределы варианта. Свяжитесь с MEIDI для получения рекомендаций по конкретным схемам.
3. В чем разница между активными и пассивными зуммерами и почему стоит выбрать активный?
Активный зуммер содержит встроенную схему генератора, которая генерирует звук при подаче напряжения постоянного тока. Пассивный зуммер требует внешнего сигнала переменного тока (обычно прямоугольной волны или ШИМ) на резонансной частоте для создания звука. Активная конструкция серии MEIDI HNT-9650 исключает необходимость использования внешней схемы управления, генерации ШИМ или участия микроконтроллера.
4. Совместима ли серия HNT-9650 по контактам с другими звонками со сквозными отверстиями диаметром 9 или 12 мм?
HNT-9650-03 и HNT-9650-12 имеют корпус диаметром 9,6 мм; HNT-9650-05 имеет корпус диаметром 9,0 мм. Для прямой замены существующих зуммеров со сквозными отверстиями проверьте диаметр, шаг и полярность контактов по сравнению с исходной разводкой печатной платы. Свяжитесь с MEIDI для сверки перекрестных ссылок с конкретными устаревшими номерами деталей.
5. Какой процесс пайки рекомендуется для серии HNT-9650?
В спецификации продукта пайка волной (255 ± 15 °C, 4–6 секунд) и ручная пайка (360 ± 10 °C, 2–5 секунд) указаны как рекомендуемые процессы, отмеченные символами ★. Разрешена пайка оплавлением (пиковая температура 245 ± 15 °C, 3 секунды, предварительный нагрев 180 °C, 40–70 секунд) с максимум 3 проходами. Материал корпуса ПБТ выбран с учетом совместимости с этими температурными профилями. Для крупносерийной автоматизированной сборки рекомендуется использовать волновую пайку. Для ремонта и прототипирования допускается ручная пайка в указанных пределах температуры и времени.
1. Не подавайте напряжение, выходящее за пределы указанного диапазона рабочего напряжения.

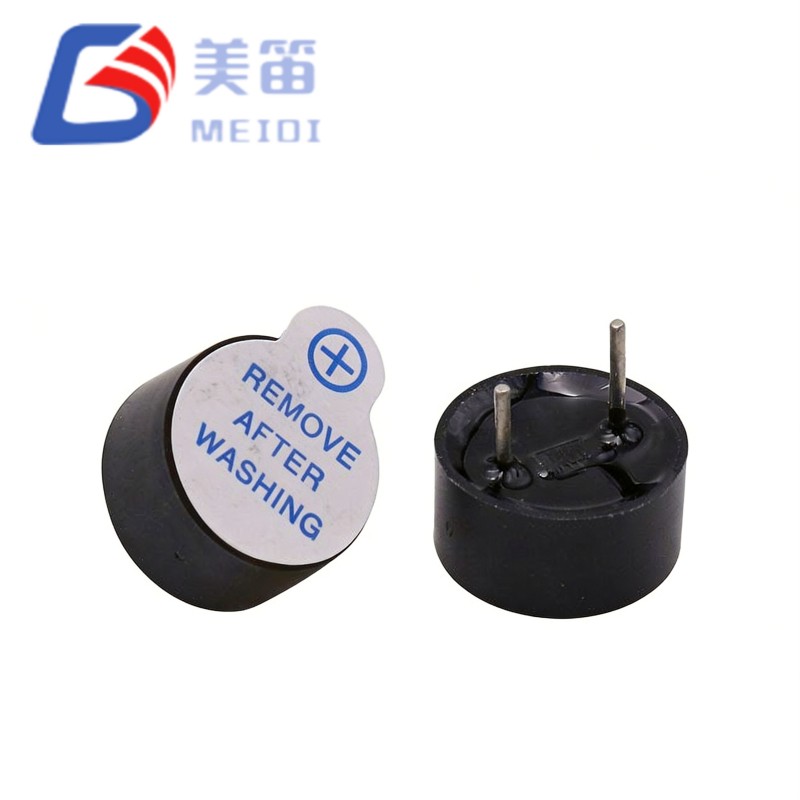

2.Этот продукт имеет открытую конструкцию и не соответствует требованиям к водонепроницаемости или утечке клея.
3. Длительное использование в среде с агрессивным газом может вызвать коррозию компонентов зуммера и нарушить его правильную работу.

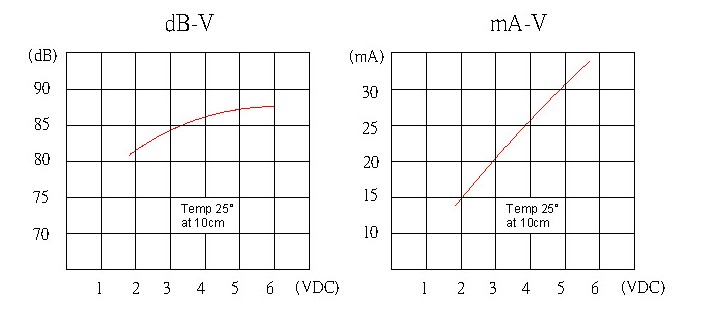

4. Звуковое давление зуммера будет меняться в зависимости от приложенного напряжения или тока; Убедитесь, что рабочее напряжение или ток соответствуют требованиям спецификации.
5. Не ставьте перегородку перед звуковым отверстием и не закрывайте ее, так как это может привести к нестабильной работе.

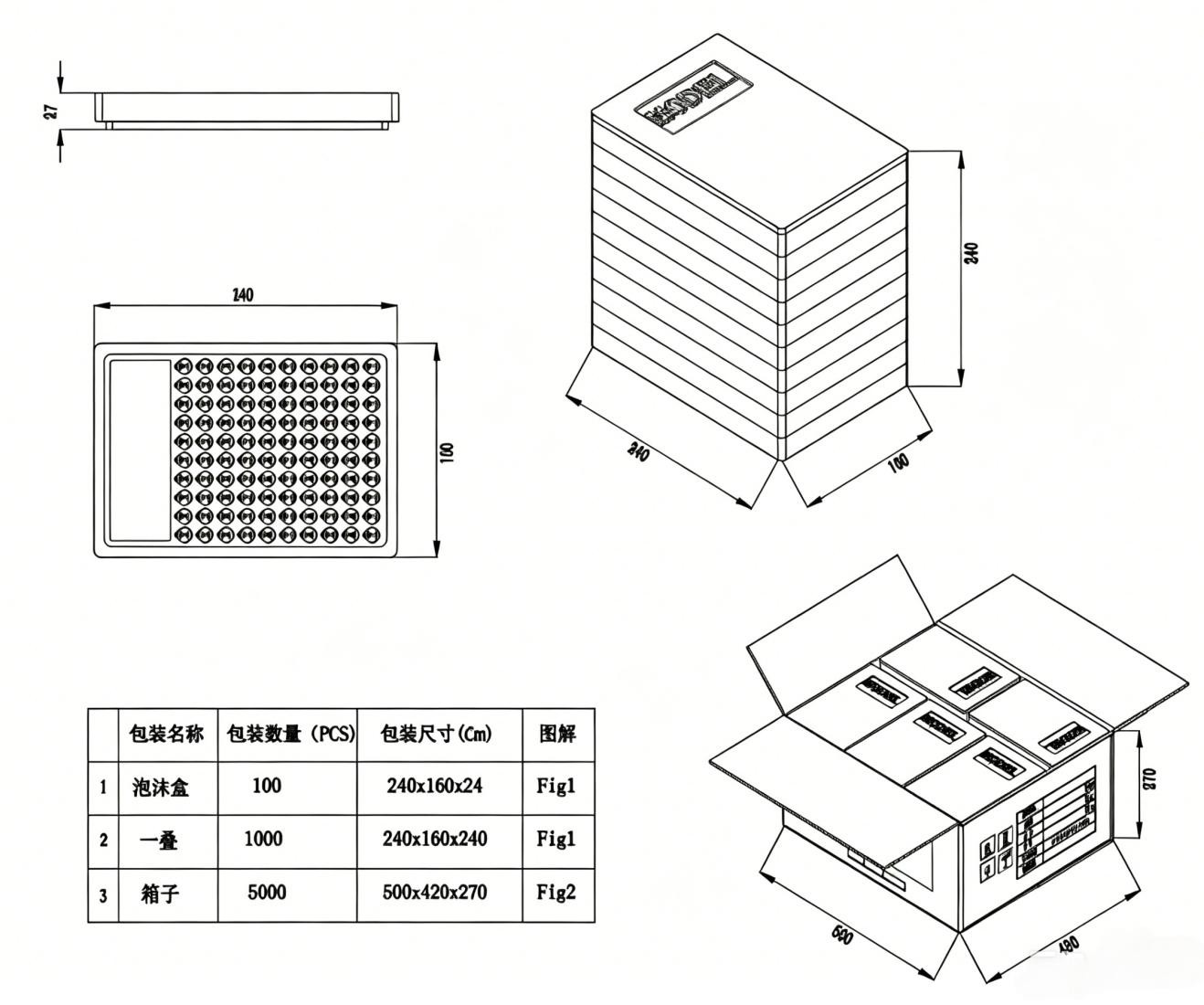

6. Зуммер следует хранить в надлежащей упаковке во избежание попадания влаги, ржавчины и окисления штыревых клемм.
Для проверки перекрестных ссылок на устаревшие сквозные зуммеры, таблицы технических данных серии, образцы оценки вариантов напряжения или пользовательские конфигурации проводов обращайтесь в отдел прикладных разработок компании MEIDI.
