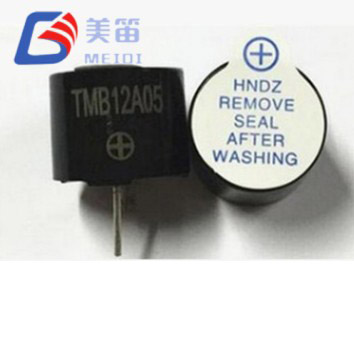

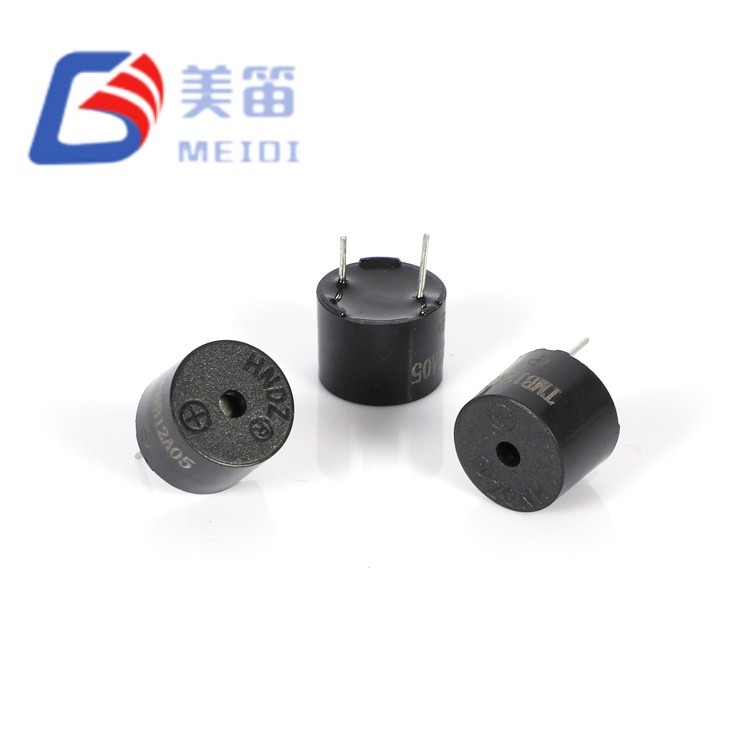

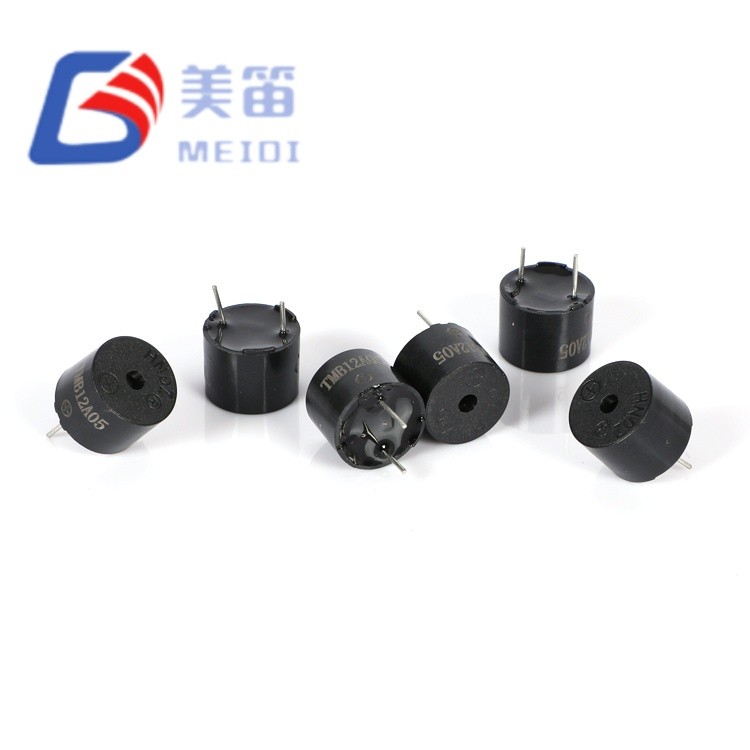

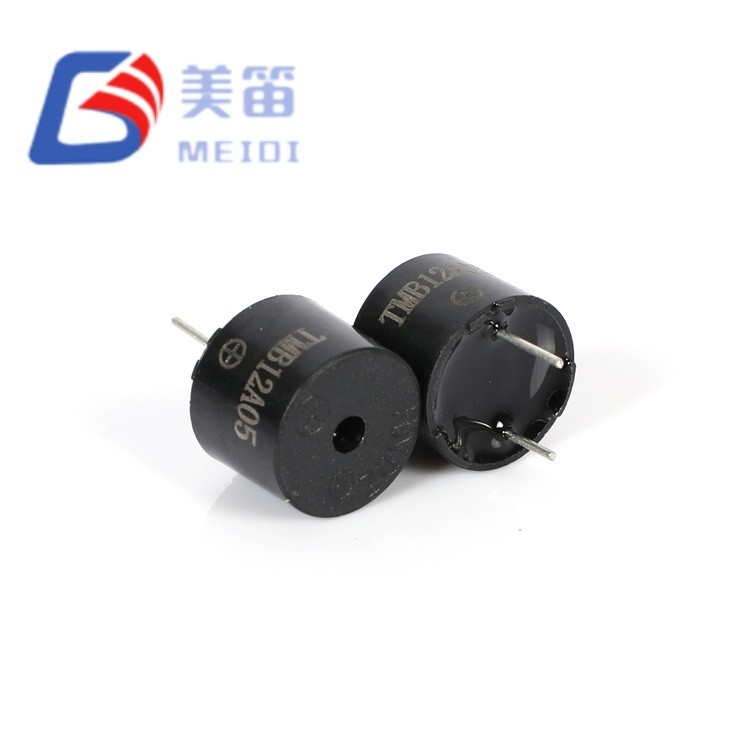

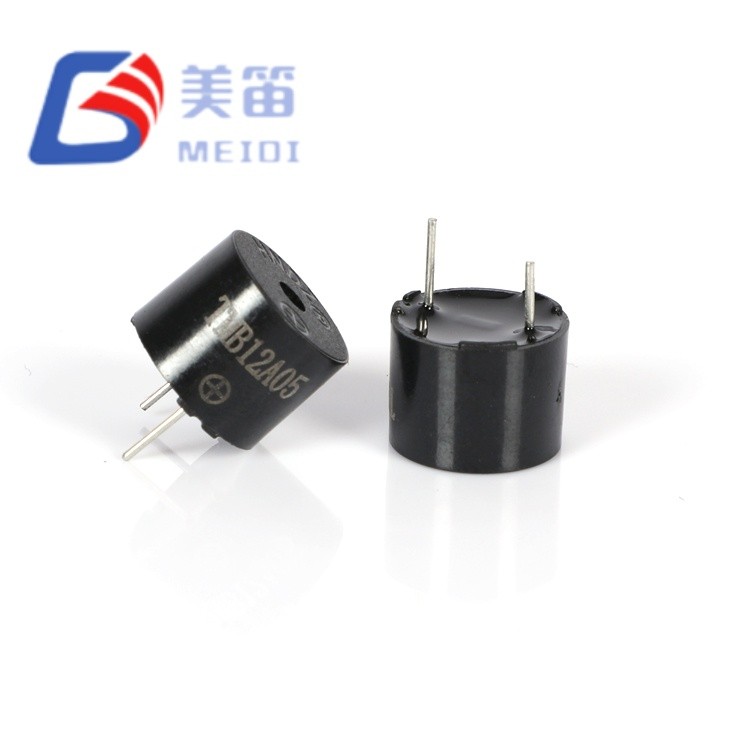

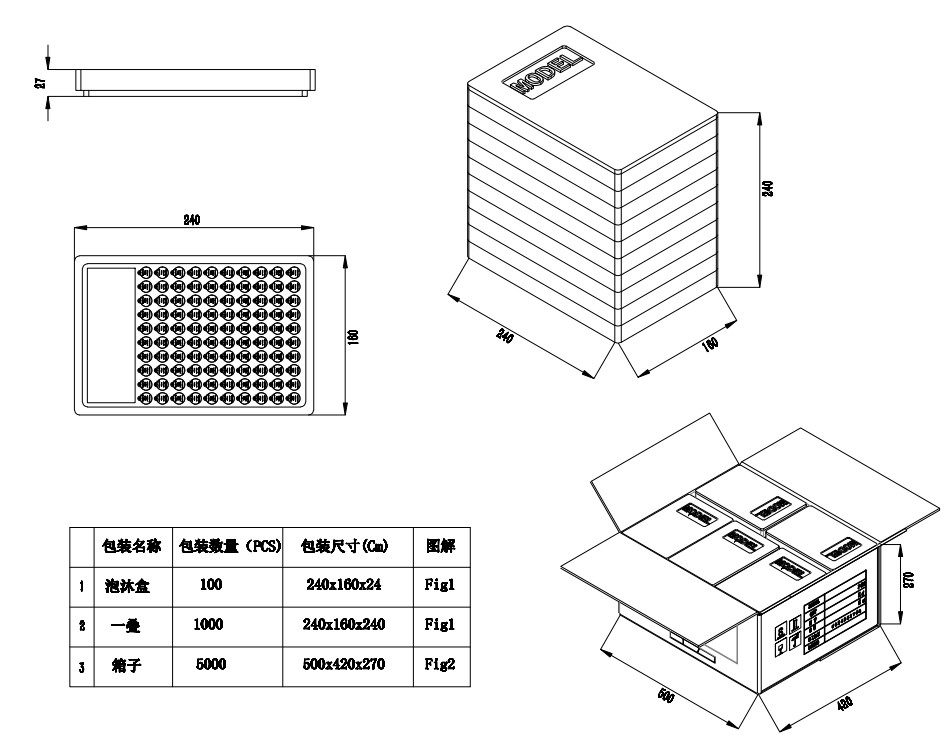

TMB12A03 Электромагнитный активный зуммер

Разработанный для применений, где акустическая слышимость имеет решающее значение, TMB12A03 обеспечивает измеренные уровни звукового давления 96,4–98,7 дБ при компактном размере 12 мм. Его удлиненная полость диаметром 9,5 мм — самая высокая в семействе активных зуммеров MEIDI диаметром 12 мм — максимально увеличивает эффективность резонанса Гельмгольца, создавая низкочастотный тон 2400 Гц, который отсекает промышленный окружающий шум, не требуя использования более крупных магнитных зуммеров.

Этот активный зуммер со сквозным питанием 5 В, изготовленный на заводе MEIDI в Цзянсу, работает в диапазоне 3–7 В, поддерживая логические шины 5 В, кривые разряда литий-ионных аккумуляторов и аккумуляторные системы фонарей 6 В без дополнительной регулировки. Встроенный генератор исключает внешнюю генерацию ШИМ, а черный корпус из ПБТ выдерживает пайку волновой пайкой при температуре 255°C и непрерывную работу при температуре от -20°C до +70°C. Каждое устройство проходит 100% автоматическую проверку уровня звукового давления и тока, при этом выборочные данные демонстрируют жесткую кластеризацию параметров (SPL 96,4–98,7 дБ, ток 21,8–24,1 мА, частота 2400±300 Гц).

Основные среды приложений

Системы тяжелой промышленной сигнализации — оповещения об аварийной остановке, предупреждения о движении крана и сигналы тревоги о работе пресса в средах с уровнем окружающего шума, превышающим 85 дБ, где нормативная слышимость требует высокого уровня звукового давления.

Кабины коммерческих автомобилей — предупреждения о непристегнутых ремнях безопасности, оповещения о приоткрытой двери и сигналы приближения назад в грузовиках, автобусах и строительной технике, где шум двигателя маскирует обычные зуммеры.

Автоматизация складов и логистики — оповещения о завершении комплектации, предупреждения о столкновениях с автоматическими транспортными средствами и сигналы о неисправности конвейеров в распределительных центрах с высокими потолками и значительной акустической реверберацией.

Кабины сельскохозяйственной техники — оповещения о положении навесного оборудования, индикаторы неисправностей гидравлической системы и предупреждения об уровне зернового бункера в тракторах и комбайнах, подверженных воздействию шума двигателя и навесного оборудования.

Системы общественной безопасности и эвакуации — звуковое оповещение о пожарной тревоге, оповещения о вторжении по периметру и сигналы массового оповещения в коммерческих зданиях, где требуются пороговые значения уровня звукового давления, соответствующие нормам.

Морские моторные отсеки – сигнализация трюмных насосов, оповещения о неисправности системы охлаждения и звуковые сигналы неисправности генератора в морских средах с высоким уровнем шума и высокой влажностью.

Производство и гарантия качества – от нашей фабрики до вашего дизайна

Компания MEIDI производит TMB12A03 на специализированных линиях сборки сквозных отверстий, оснащенных автоматизированным оборудованием для намотки, пайки и герметизации. Наша производственная база в Цзянсу соблюдает протоколы управления качеством ISO 9001 с контролем процесса на каждом критическом этапе — намотке катушки, сборке магнита, настройке генератора и окончательной герметизации.

Каждая производственная партия проходит строгую проверку:

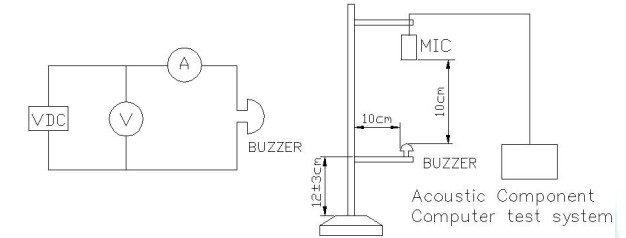

Проверка акустической устойчивости – испытание на 100% уровень звукового давления при номинальном напряжении; партия образцов 96,4–98,7 дБ с типичным разбросом <2 дБ

Проверка стабильности частоты – статистическая выборка при 2400 Гц ±12,5%; все семплы в диапазоне 2370–2430 Гц

Проверка потребляемого тока – максимум ≤30 мА; Среднее значение выборки 22,9 мА со стандартным отклонением 0,8 мА

Высокотемпературное хранение – 48 часов при +80±2℃; полное восстановление параметров после 2-часовой стабилизации окружающей среды

Низкотемпературное хранение – 48 часов при -30±2℃; проверенная активация холодного запуска при напряжении минимум 3 В

Цикл термошока — 5 циклов от -30 ℃ до +80 ℃ с 30-минутной выдержкой на каждый крайний случай.

Проверка механической нагрузки – синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара)

Устойчивость к влажности – 48 часов при 50±5℃ и относительной влажности 90–95% с последующим 2-часовым восстановлением и определением электрических характеристик.

Термостойкость припоя — 250 ± 5 ℃ в течение 10 ± 0,5 секунды с зазором между корпусом и припоем 2,0 мм.

Доступные сертификаты: RoHS, REACH и UL94 V‑0 для корпуса из ПБТ. Для установок, критически важных для безопасности, документация, соответствующая стандарту IEC 60950-1, может быть предоставлена ​​по запросу.

Инженерные часто задаваемые вопросы – Практическое руководство для проектировщиков систем

Вопрос 1: Как частота 2400 Гц TMB12A03 соотносится с альтернативами 2700 Гц и 4 кГц в реальных шумовых условиях?

Резонансная частота 2400 Гц работает ниже типичной электромагнитной группы зуммеров на частоте 2700 Гц и значительно ниже области 4 кГц, где многие импульсные источники питания и цифровая электроника генерируют излучения. В промышленности и транспортных средствах окружающий шум от охлаждающих вентиляторов, гидравлических насосов и гармоники двигателя имеет тенденцию концентрироваться выше 3 кГц. Более низкая частота TMB12A03 часто обеспечивает улучшенную слышимость в этих настройках, поскольку она занимает менее насыщенную спектральную полосу. Кроме того, более низкие частоты демонстрируют уменьшенное направленное излучение, улучшая внеосевую слышимость в установках открытой планировки.

Вопрос 2. Может ли TMB12A03 заменить магнитный зуммер со сквозным отверстием диаметром 16 или 23 мм в существующей конструкции?

Во многих случаях да. Измеренный выходной уровень 96,4–98,7 дБ приближается к уровню типичных магнитных зуммеров диаметром 16 мм или превышает его (95–100 дБ), занимая при этом значительно меньшую площадь (12 мм). Основное внимание уделяется монтажу: в TMB12A03 используется стандартное расстояние между сквозными отверстиями 12 мм, которое может не совпадать с вырезами 16 мм или 23 мм. Для модернизации компания MEIDI предоставляет сравнительные чертежи размеров и может поставить переходные шайбы для объемных заказов. Электрический интерфейс проще, чем у магнитных зуммеров: внешний генератор не требуется, что снижает количество компонентов и стоимость сборки.

Вопрос 3: Каков практический срок службы акустики при непрерывной работе с напряжением 5 В и повышенной температуре?

Производитель не публикует данные о сроке службы при непрерывной работе за пределами стандартных условий испытаний (96 часов при 25±10 ℃ с прямоугольной волной с рабочим циклом 1/2 и 96 часов при высокотемпературном хранении при +85 ℃). Типичное потребление тока 21,8–24,1 мА находится в пределах максимального значения ≤30 мА, что сводит к минимуму самонагрев. Для увеличения срока службы в приложениях с непрерывным тональным сигналом рекомендуется использовать рабочий цикл (например, 1 секунда включения, 4 секунды отключения). Полость диаметром 9,5 мм обеспечивает дополнительную тепловую массу по сравнению с вариантами с более низким профилем, что может замедлить рост температуры. Для получения оценки срока службы для конкретного применения обратитесь к заводскому инженеру и сообщите рабочее напряжение, рабочий цикл и профиль температуры окружающей среды.

Вопрос 4: Совместима ли высота 9,5 мм со стандартными корпусами зуммеров и передними панелями толщиной 12 мм?

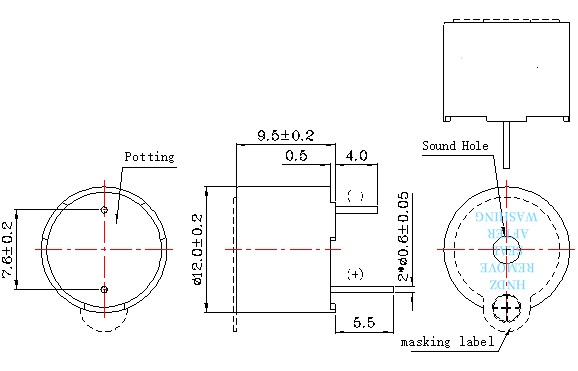

Диаметр 12,0 мм соответствует стандартным 12-миллиметровым вырезам на передней панели и схемам печатных плат, обычно используемым для зуммеров со сквозными отверстиями. Высота 9,5 мм требует дополнительного зазора по оси Z по сравнению с вариантами высотой 6,5 мм или 7,5 мм — убедитесь, что ваш корпус обеспечивает зазор не менее 11 мм над печатной платой для размещения компонента и обеспечения зазора для пайки. Для приложений с ограниченной высотой (≤8 мм) MEIDI предлагает альтернативные модели с более низкими профилями. По запросу мы предоставляем файлы 3D STEP и рекомендации по интеграции корпуса.

Вопрос 5. Как работает TMB12A03 при напряжении ниже 5 В, например, от литий-ионного аккумулятора напряжением 3,7 В?

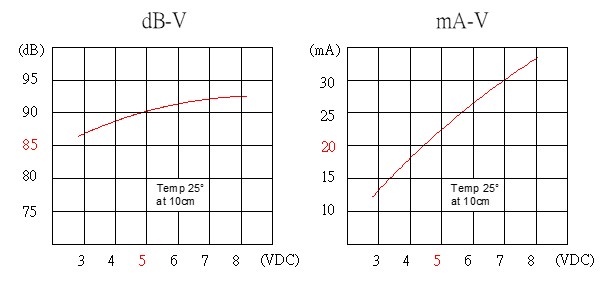

При напряжении 3,7 В уровень звукового давления снижается по сравнению с эталонным напряжением 5 В, но остается выше спецификации ≥85 дБ – типичный уровень звукового давления при 3,7 В составляет примерно 88–90 дБ, согласно данным характеристик. Частота 2400 Гц остается стабильной в диапазоне 3–7 В благодаря конструкции встроенного генератора. Для литий-ионных приложений, где напряжение окончания разряда 3,0 В все равно должно обеспечивать звуковой выходной сигнал, TMB12A03 поддерживает функциональный выходной сигнал без дополнительных схем повышения напряжения, что делает его пригодным для портативных сигнализаций с батарейным питанием и портативных инструментов.

Вопрос 6: Какая ориентация монтажа рекомендуется для достижения максимальных акустических характеристик?

TMB12A03 излучает звук в основном через верхний акустический порт. Для достижения максимального уровня звукового давления убедитесь, что порт свободен и обращен в предполагаемом направлении прослушивания. Монтаж на нижней стороне печатной платы или расположение порта к твердой поверхности приведет к снижению выходного сигнала. Для приложений, требующих покрытия на 360 градусов, рассмотрите возможность использования нескольких блоков или отражающих поверхностей. Специалисты компании MEIDI могут обеспечить поддержку акустического моделирования для вашей конкретной геометрии корпуса.
