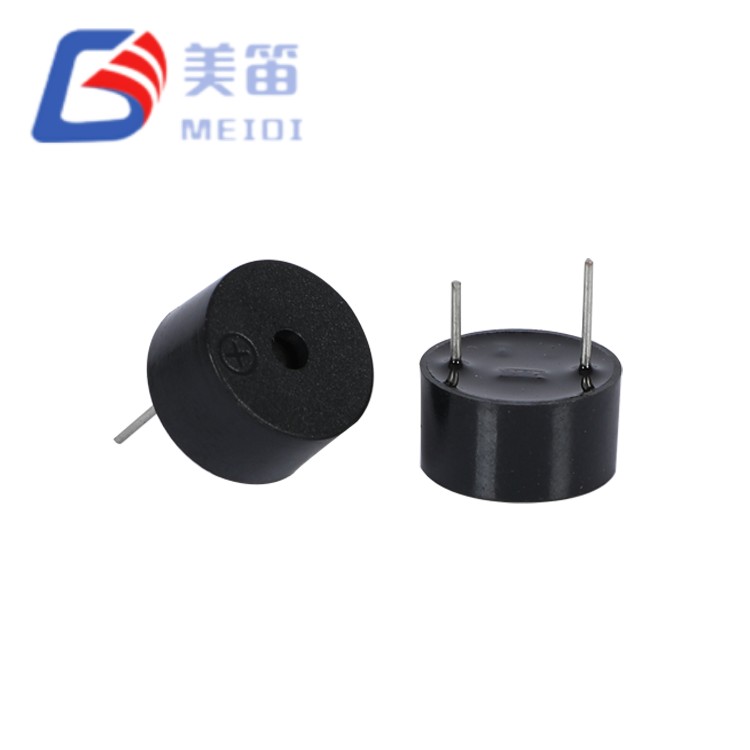

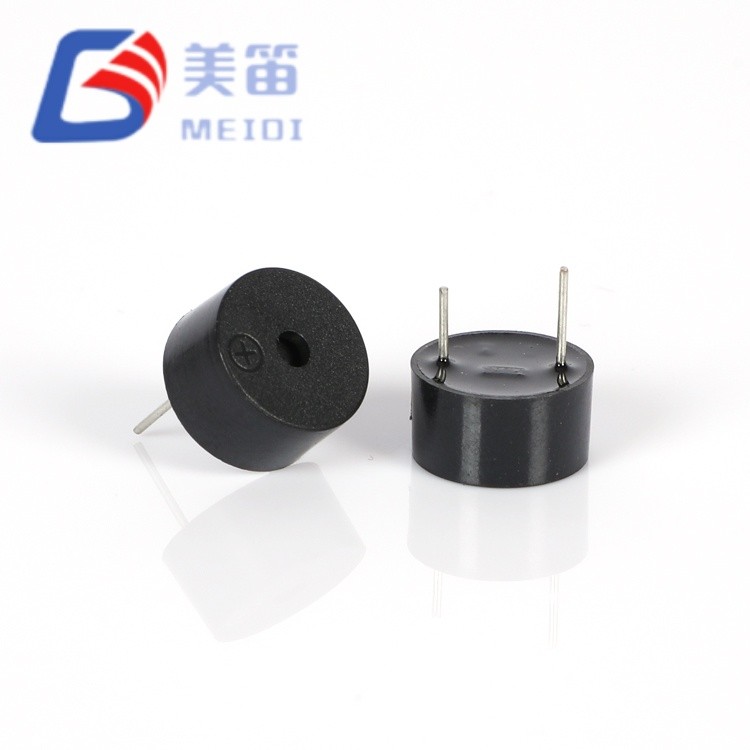

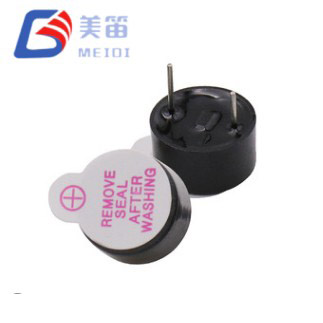

Этот сквозной активный зуммер, предназначенный для промышленного управления, сигнализации оборудования и надежных электронных систем, обеспечивает проникающий звуковой сигнал громкостью ≥85 дБ на частоте 2700 Гц со встроенным генератором. Его совместимость с широким диапазоном напряжения 2‑5 В поддерживает прямое управление постоянным током от логических шин 3,3 В, литий-ионных батарей и систем, допускающих напряжение 5 В, без внешних ШИМ или транзисторов управления.
HMB1206-03, изготовленный компанией MEIDI на нашем заводе в Цзянсу, является результатом более чем десятилетнего опыта разработки электромагнитных зуммеров. Каждое устройство проходит 100% автоматизированное акустическое и электрическое тестирование, что обеспечивает стабильную производительность при крупносерийном производстве. Черный корпус из ПБТ выдерживает пиковые температуры пайки волной до 255 °C и непрерывную работу от -20 °C до +70 °C, что делает его надежным выбором для автоматизации производства, распределения электроэнергии и тяжелого оборудования.
Крепление для печатной платы с электромагнитным зуммером 3 В предназначено для промышленных панелей управления, систем сигнализации машин и защищенной электроники, где монтаж через отверстие обеспечивает превосходную механическую стабильность по сравнению с альтернативами для поверхностного монтажа. Интегрированная схема генератора генерирует фиксированный тон 2700 Гц с уровнем ≥85 дБ при приложении постоянного тока в пределах 2–5 В, что устраняет необходимость во внешних компонентах привода в средах с электрическими помехами.

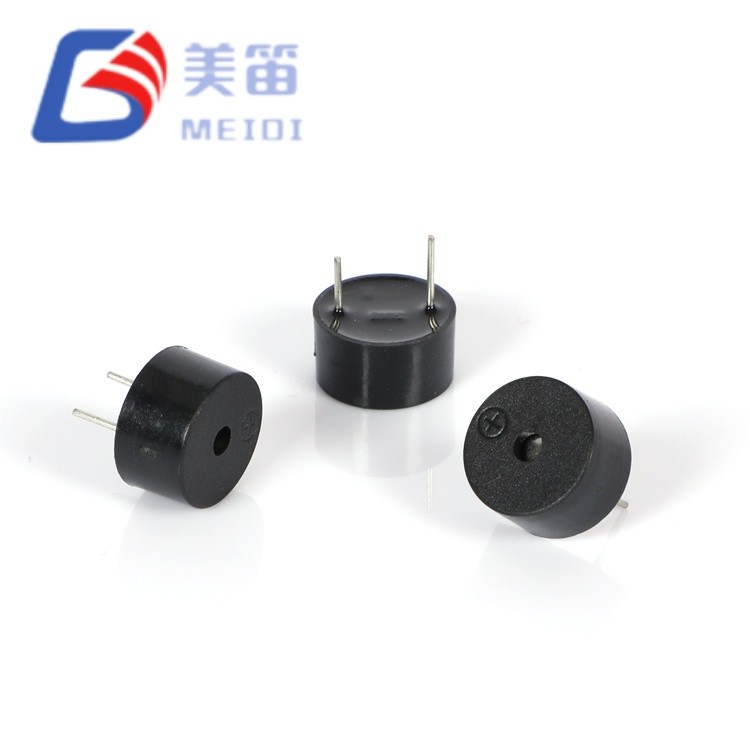

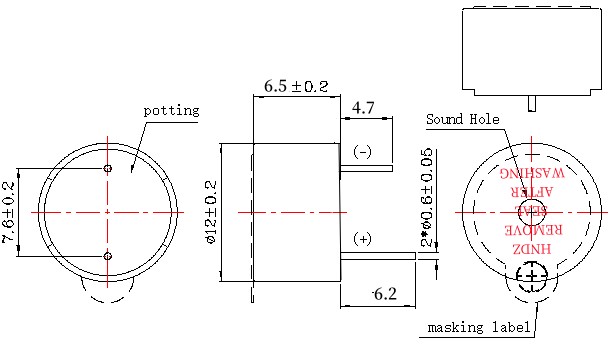

Диаметр 12,0 мм и высота 6,5 мм занимают площадь сквозного отверстия среднего размера, что обеспечивает баланс акустической мощности с ограничениями по плотности печатной платы. Этот 3-вольтовый электромагнитный активный зуммер со сквозным отверстием особенно подходит для ремонта устаревшего оборудования, где уже установлены 12-миллиметровые вырезы и расположение отверстий для зуммера, а также для новых конструкций в тяжелой промышленности, на транспорте и на открытом воздухе, где долгосрочная механическая надежность не подлежит обсуждению.
В отличие от пассивных зуммеров, которым требуется внешняя генерация ШИМ и схема драйвера, автоколебательная конструкция HMB1206-03 высвобождает ресурсы таймера микроконтроллера и снижает сложность прошивки. Минимальное рабочее напряжение 2 В поддерживает сценарии предупреждения о низком заряде батареи, когда напряжение питания падает ниже номинального, а максимальное 5 В подходит для систем с ослабленными допусками регулятора или в условиях переходного перенапряжения.

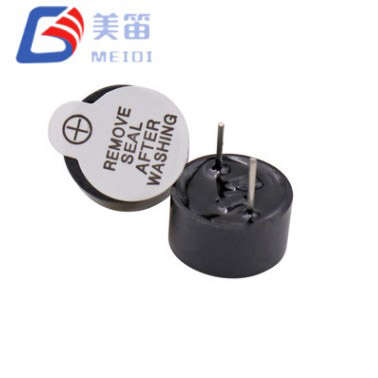

Конструкция со сквозными отверстиями обеспечивает надежное удержание печатной платы при постоянной вибрации, ударах и тепловом расширении. Черный корпус из ПБТ противостоит деформации при пайке волновой пайкой и сохраняет стабильность размеров во всем рабочем диапазоне. Масса массой 1,7 г способствует механическому демпфированию, которое уменьшает микрофонные эффекты в условиях вибрации, характерных для промышленного оборудования.
Виброустойчивый монтаж через отверстие — надежный механический анкер на печатных платах FR4 толщиной 1,6–2,0 мм, формовка выводов поглощает тепловое расширение и механические удары.
Встроенный генератор с широким диапазоном напряжения — работает от 2–5 В без дрейфа частоты; стабильная выходная частота 2700 Гц на всех кривых разряда аккумулятора
Слаботочный прямой привод — ≤30 мА при 3 В обеспечивает прямое подключение MCU GPIO во многих приложениях, исключая внешний транзистор или микросхему драйвера.

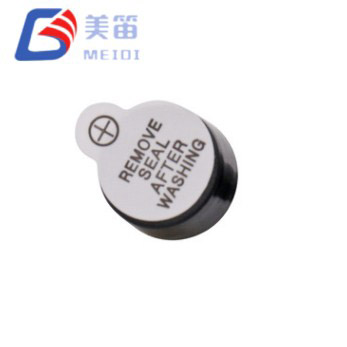

Корпус из высокотемпературного ПБТ — рассчитан на пиковую температуру пайки волной 255 °C и ручную пайку 360 °C; отсутствие деформации или акустического ухудшения
Проникающий низкочастотный тон — 2700 Гц оптимизирован для чувствительности человеческого слуха, избегая шумового диапазона 4 кГц, где промышленное оборудование концентрирует помехи.
Поляризованная конфигурация контактов — предотвращает ошибки при установке обратного напряжения; совместим со стандартными поляризованными разъемами и разъемами с ключами

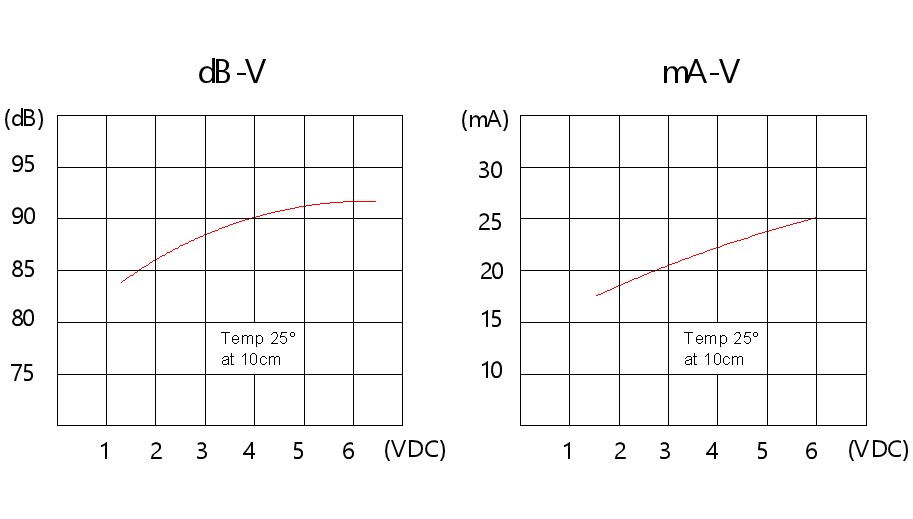

| Параметр | Ценить | Примечания |
| Номинальное напряжение | 3 В (постоянный ток) | Номинальная рабочая точка |
| Рабочее напряжение | 2–5 В (постоянный ток) | Непрерывный функциональный диапазон |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 3 В, свободное поле |
| Резонансная частота | 2700 ± 300 Гц | Фиксируется внутренним генератором |
| Рабочий ток | ≤ 30 мА | При 3 В |
| Рабочая температура | -20 ℃ ~ +70 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +80 ℃ | Нерабочий |
| Размер (Диаметр × В) | 12,0 × 6,5 мм | Только тело |
| Масса | 1,7 г | Типичный |
| Материал корпуса | Черный ПБТ | Рейтинг UL94 V-0 |
| Тип монтажа | Сквозное отверстие | Волновая/ручная пайка |
| Температура пайки (волна) | 255 ± 15 ℃ | 4–6 секунд, рекомендуется |
| Температура пайки (ручная) | 360 ± 10 ℃ | 2–5 секунд, рекомендуется |
| Температура пайки (оплавления) | 245 ± 15 ℃ | 180 ℃, прогрев 40–70 с; 245 ℃ 3 с; максимум 3 прохода |
| Экологический стресс | SMD-уязвимость | Преимущество сквозного отверстия |
| Механическая вибрация | Усталость паяного соединения, отслоение компонентов при длительной вибрации 5G+ | Свинец образует механическое соединение с печатной платой и распределяет напряжение по толщине платы. |
| Термальный велоспорт | Несоответствие КТР между керамической подложкой и FR4 вызывает микротрещины | Совместимый вывод поглощает дифференциальное тепловое расширение между компонентом и платой. |
| Ремонт и выездное обслуживание | Распайка может привести к повреждению контактной площадки, подъему следов и расслоению слоев. | Одноточечное снятие с минимальной травматизацией доски; колодки со сквозными отверстиями механически прочны |
| Сильноточные переходные процессы | Ток, сконцентрированный в небольшом галтеле припоя, вызывает локальный нагрев. | Увеличенное сечение провода распределяет ток и снижает резистивные потери. |
| Совместимость с устаревшими платами | Несоответствие площади SMD требует перепроектирования печатной платы | Стандартный диаметр 12 мм, совместимый с существующими вырезами и схемами отверстий на передней панели. |
Масса HMB1206-03 в 1,7 г обеспечивает инерционную стабильность, которая противостоит микрофонным эффектам, вызванным вибрацией. Увеличенная площадь диафрагмы, обеспечиваемая корпусом диаметром 12 мм, обеспечивает более высокий уровень звукового давления при меньшем потреблении тока на децибел, что повышает электрический КПД в устройствах с батарейным питанием.
ПЛК и промышленные панели управления — сигнализация о неисправностях, звуковая обратная связь при аварийной остановке, оповещения о завершении цикла в автоматизации производства.
Машинное оборудование и автоматизация производства — предупреждения устройства смены инструмента с ЧПУ, сигнализация о неисправности конвейера, индикация состояния роботизированной ячейки на шумных производственных площадках.
Распределение электроэнергии и электрооборудование — сигнализация отключения выключателя, предупреждения о перегрузке трансформатора, звуковые сигналы рабочего состояния распределительного устройства.
Панели контроля доступа и безопасности — оповещения об обнаружении вторжений, предупреждения о взломе дверей, сигнализация саботажа на панелях в коммерческих зданиях.
Транспортное и тяжелое оборудование — предупреждения в кабине транспортных средств, сигнализация заднего хода вилочных погрузчиков, сигналы морских приборов в средах, подверженных вибрации.
Портативные промышленные инструменты с батарейным питанием — предупреждения о низком заряде батареи, предупреждения о перегрузке и сигналы завершения работы в беспроводном оборудовании.
Компания MEIDI располагает специализированной линией сборки сквозных отверстий, оснащенной автоматизированным оборудованием для намотки, пайки и герметизации. Наша производственная база в Цзянсу следует протоколам управления качеством ISO 9001 и проводит внутрипроизводственные проверки на каждом критическом этапе. Перед упаковкой каждое устройство HMB1206-03 подвергается 100% проверке электрических параметров и измерению акустического уровня звукового давления.
Помимо стандартного производства, компания MEIDI проводит строгий скрининг образцовых партий на воздействие окружающей среды: циклическое термоударение от -30 °C до +80 °C, устойчивость к влажности при 50 °C/95 % относительной влажности и испытания на вибрацию в соответствии со стандартом IEC 60068-2-6. Эти процедуры подтверждают долгосрочную надежность зуммера в сложных промышленных условиях.
Доступные сертификаты включают RoHS, REACH и UL94 V‑0 для материала корпуса. Для крупномасштабных проектов мы можем предоставить отчеты о соответствии стандартам IEC 60950-1 и UL 508 по запросу. Наша команда инженеров также поддерживает нестандартную форму выводов, альтернативный шаг выводов и специальные частоты от 2,0 до 4,0 кГц для соответствия уникальным требованиям применения.
Компания MEIDI производит крепления для печатных плат с электромагнитным зуммером 3 В на специализированных сборочных линиях со сквозными отверстиями со 100% автоматическими электрическими испытаниями и акустической проверкой. Каждая производственная партия проходит:
Цикл термошока — 5 циклов от -30 ℃ до +80 ℃ с 30-минутной выдержкой на каждый крайний случай.
Устойчивость к влажности — 48 часов при 50 ± 5 ℃ и относительной влажности 90–95 % с последующим 2-часовым восстановлением при комнатной температуре.
Механическая прочность — испытание на вибрацию (10–55 Гц, амплитуда 1,0 мм, оси XYZ, всего 0,5 часа) и падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара).
Паяемость — испытание баланса смачивания по J-STD-002, категория 3 (260 ℃)
Термостойкость припоя — 250 ± 5 ℃ в течение 10 ± 0,5 секунды при зазоре между корпусом и припоем 2,0 мм.
Данные испытаний выборочной партии подтверждают диапазон звукового давления 87,0–92,0 дБ (10 образцов, 3 В постоянного тока, 10 см, свободное поле). Примечание: это данные измерений на основе выборки, а не гарантированное значение спецификации. Технический паспорт гарантирует минимальное звуковое давление ≥85 дБ при номинальном напряжении и расстоянии 10 см.
Доступные сертификаты: RoHS, REACH, UL94 V-0 (материал корпуса). Отчеты о соответствии IEC 60950-1 и UL 508 предоставляются по запросу для крупных заказов.
Вопрос 1: Совместимо ли крепление на печатной плате с электромагнитным зуммером 3 В с логикой микроконтроллера 5 В или требуется регулирование напряжения?
Максимальное рабочее напряжение 5 В является абсолютным верхним пределом. Хотя зуммер будет работать при напряжении 5 В, непрерывная работа на этом уровне может сократить срок службы акустики и увеличить потребление тока за пределы спецификации ≤30 мА. Для систем с напряжением 5 В рекомендуется использовать последовательный резистор (обычно 47–100 Ом) для снижения напряжения до диапазона 3–4 В, сохраняя зуммер в оптимальном рабочем диапазоне, сохраняя при этом достаточный уровень звукового давления. В качестве альтернативы выберите активный зуммер с номинальным напряжением 5 В из портфолио MEIDI, если 5 В — это номинальное напряжение системы.
Вопрос 2: Можно ли установить этот зуммер на стандартные печатные платы FR4 толщиной 1,6 мм с использованием автоматического оборудования для осевой установки?
Да. Диаметр 12,0 мм и стандартная конфигурация штифта со сквозным отверстием соответствуют спецификациям осевых компонентов для автоматических вставочных машин. Радиальное формирование выводов (вертикальный монтаж) также доступно для компоновок печатных плат с ограниченным пространством, где горизонтальный монтаж нецелесообразен. Для заказов в больших объемах поддерживаются нестандартные длины выводов и конфигурации формовки — для получения рекомендаций по настройке обратитесь в отдел продаж промышленных товаров.
В3: Может ли этот зуммер поддерживать непрерывную работу 24 часа в сутки, 7 дней в неделю? Каков долгосрочный срок службы акустики?
В паспорте производителя не приводятся данные о сроке службы при длительной непрерывной работе. Указанный срок службы составляет 96 часов при температуре 25±10 ℃, номинальном напряжении и 1/2 рабочего цикла прямоугольной волны резонансной частоты. Испытание на хранение при высокой температуре составляет 96 часов при +85 ℃. Для получения данных о надежности долгосрочной непрерывной работы свяжитесь с заводом-изготовителем, чтобы запросить данные испытаний на срок службы или индивидуальную проверку надежности. Для приложений с непрерывным звуковым сигналом следует оценить управление температурой корпуса, чтобы предотвратить накопление тепла вокруг зуммера.
Вопрос 4. Поддерживаются ли OEM-модификации, такие как нестандартная длина вывода, форма вывода или альтернативные цвета корпуса?
Да. MEIDI поддерживает индивидуальную обрезку выводов (прямые, изогнутые, смещенные или фигурные), альтернативный шаг выводов для нестандартных печатных плат и цветовое кодирование корпуса для идентификации напряжения или частоты. Для удовлетворения особых требований к тону доступны пользовательские частоты генератора в пределах 2,0–4,0 кГц. Минимальный объем заказа и сроки выполнения зависят от сложности модификации; отправьте запрос на конфигурацию OEM для получения расценок.
В5: Чем этот активный зуммер со сквозным отверстием отличается от активных альтернатив SMD в средах с высокой вибрацией?
Монтаж через отверстие обеспечивает превосходное механическое удержание, поскольку вывод образует физическое крепление по всей толщине печатной платы, распределяя напряжение по всей плате. Гибкий вывод поглощает дифференциальное тепловое расширение между компонентом и печатной платой, снижая усталость паяных соединений при термоциклировании. В средах с механическими нагрузками конструкция со сквозным монтажом обычно обеспечивает более высокую долговременную надежность, чем альтернативы для поверхностного монтажа. Большая масса и конструкция с выводами зуммеров со сквозными отверстиями способствуют инерционной стабильности, которая противостоит смещению, вызванному вибрацией. В случае особых требований к уровню вибрации рекомендуется провести испытания для конкретного применения в соответствии со стандартом IEC 60068-2-6.
Для получения информации об оптовых ценах, отчетах о надежности, индивидуальных конфигурациях или руководствах по интеграции промышленных систем управления обращайтесь в отдел продаж промышленных товаров компании MEIDI.
Инженеры по промышленному применению MEIDI обычно отвечают на технические запросы в течение одного рабочего дня, предоставляя чертежи выводов, кривые зависимости напряжения от звукового давления и уровни оптовых цен.
