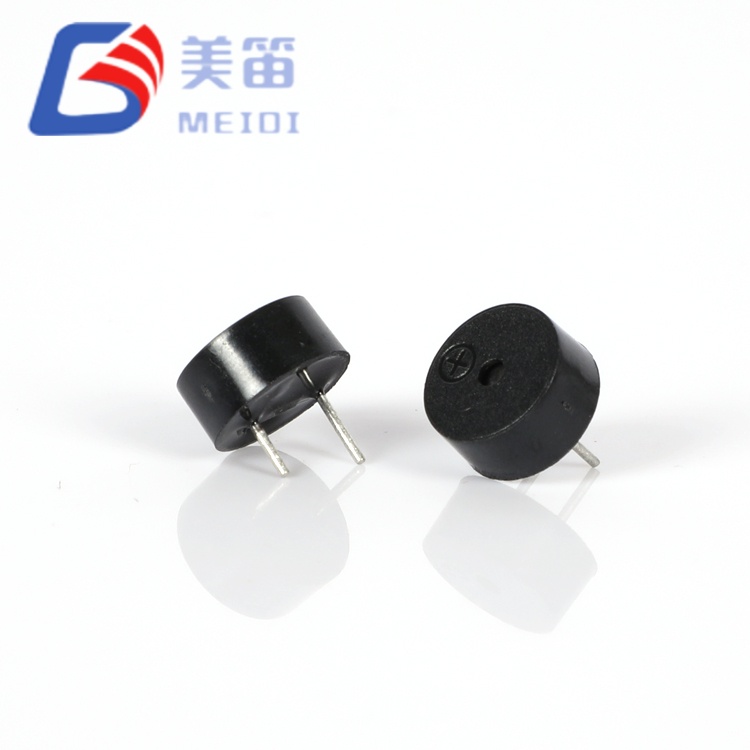

Три варианта напряжения — 3 В (1,5–4,5 В), 5 В (3–7 В) и 12 В (8–16 В) — имеют одну и ту же характеристику резонансной частоты 2700 ± 300 Гц.
Интегрированная схема генератора — приложение постоянного тока генерирует выходной сигнал фиксированного тона без внешнего ШИМ или формирования сигнала.
Звуковое давление ≥85 дБ на расстоянии 10 см — указанный минимум для всех трех вариантов при соответствующих номинальных напряжениях
Легкий корпус весом 0,71 г (согласно спецификации)
Корпус из черного ПБТ; рабочая температура от -20 °C до +70 °C, температура хранения от -30 °C до +80 °C
Профиль высотой 4,2 мм (согласно спецификации)
| Параметр | ХНТ-9042-03 | ХНТ-9042-05 | ХНТ-9042-12 |
| Номинальное напряжение | 3 В постоянного тока | 5 В постоянного тока | 12 В постоянного тока |
| Рабочее напряжение | 1,5–4,5 В постоянного тока | 3–7 В постоянного тока | 8–16 В постоянного тока |

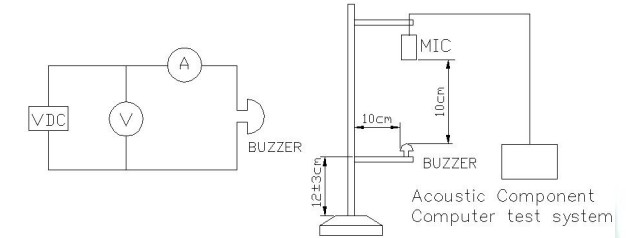

| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | ≥ 85 дБ | ≥ 85 дБ |
| Рабочий ток | ≤ 30 мА | ≤ 30 мА | ≤ 30 мА |
| Резонансная частота | 2700 ± 300 Гц | 2700 ± 300 Гц | 2700 ± 300 Гц |
| Рабочая температура | -20 °С ~ +70 °С | -20 °С ~ +70 °С | -20 °С ~ +70 °С |
| Температура хранения | -30 °С ~ +80 °С | -30 °С ~ +80 °С | -30 °С ~ +80 °С |
| Размеры (Диаметр × В) | 9,0 × 4,2 мм | 9,0 × 4,2 мм | 9,0 × 4,2 мм |
| Масса | 0,71 г | 0,71 г | 0,71 г |
| Материал корпуса | Черный ПБТ | Черный ПБТ | Черный ПБТ |

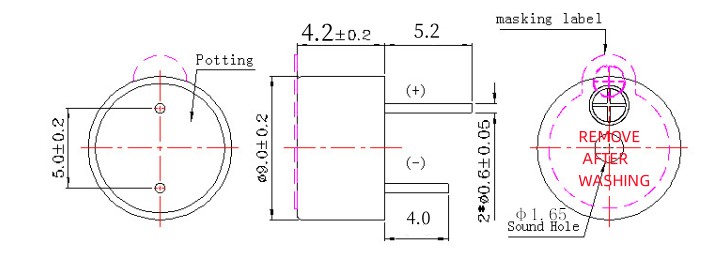

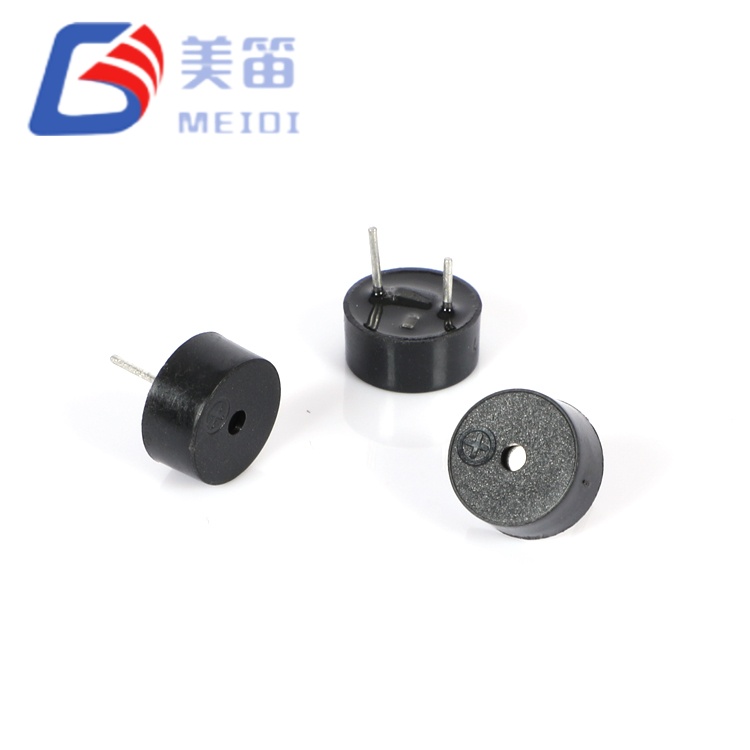

Компактная площадь основания 9,0 × 4,2 мм — указанные размеры для монтажа в сквозное отверстие
Встроенный генератор исключает необходимость использования внешнего привода — приложение напряжения постоянного тока генерирует фиксированный тон 2700 ± 300 Гц без внешнего ШИМ или генератора сигналов.

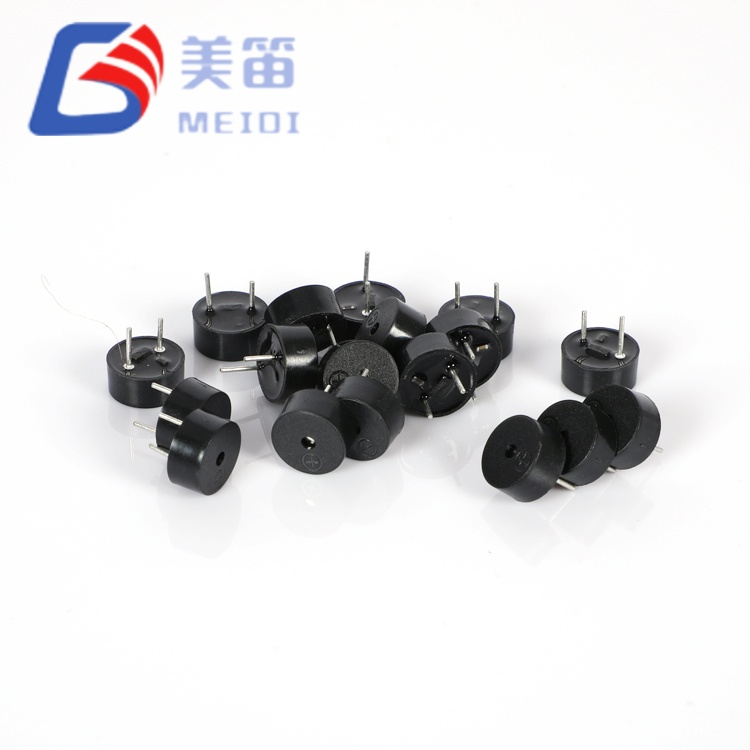

Три уровня напряжения — варианты 3 В, 5 В и 12 В позволяют выбирать на основе доступной шины напряжения системы.
Вес 0,71 г — согласно спецификации

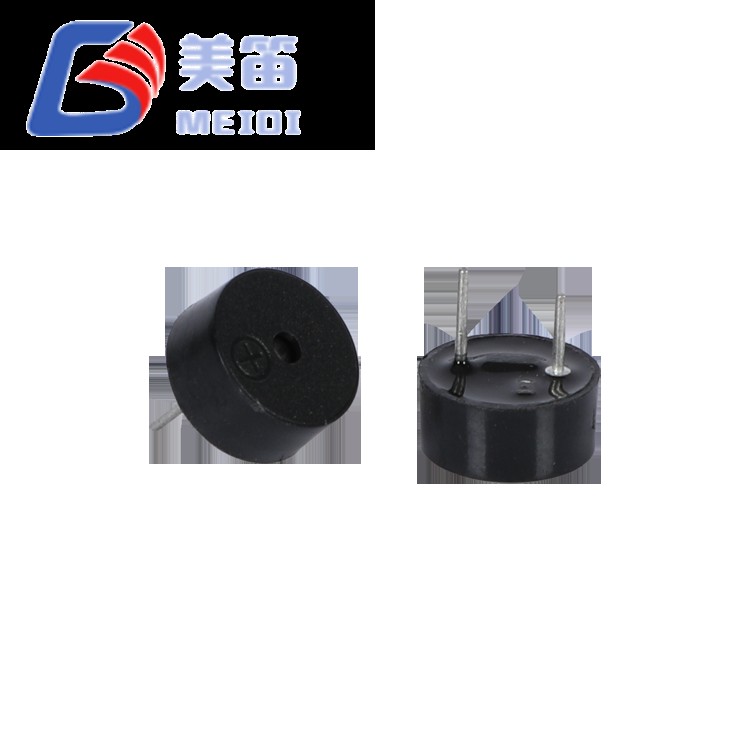

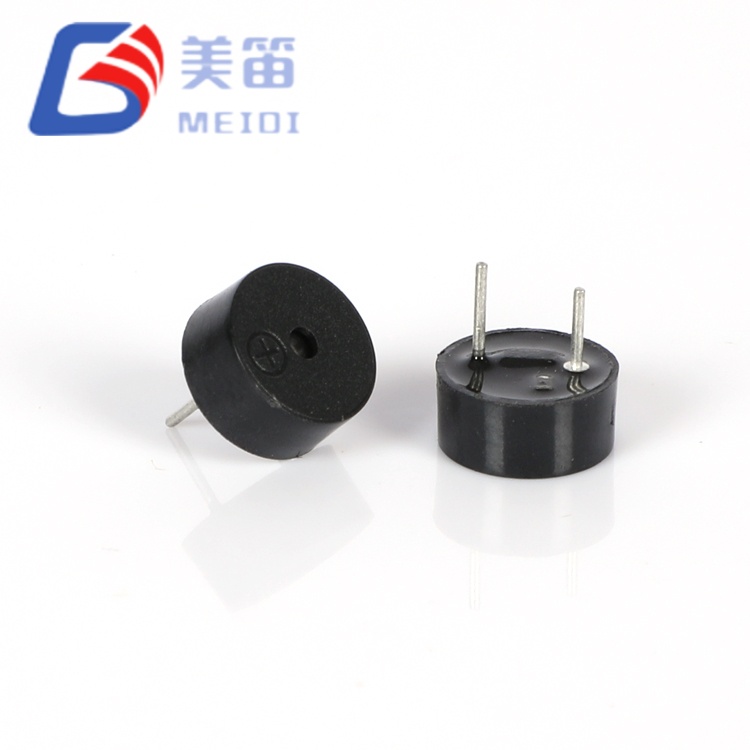

Поляризованный монтаж через отверстие — маркировка полярности контактов указывает на правильную ориентацию.
Корпус из черного ПБТ для промышленной сборки — совместим с пайкой волновой пайкой при 255 ± 15 °C и ручной пайкой при 360 ± 10 °C согласно спецификации.
Потребляемый ток ≤ 30 мА при номинальном напряжении — указанный максимальный рабочий ток
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный активный зуммер через отверстие | — |
| Номинальное напряжение | 3 В постоянного тока | Номинальная рабочая точка |
| Рабочее напряжение | 1,5–4,5 В постоянного тока | Непрерывный диапазон |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 3В свободное поле |
| Рабочий ток | ≤ 30 мА | При 3В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочая температура | -20 °С ~ +70 °С | Непрерывный |
| Температура хранения | -30 °С ~ +80 °С | Нерабочий |
| Размеры (Диаметр × В) | 9,0 × 4,2 мм | Корпус без штифтов |
| Масса | 0,71 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Пайка (оплавление) | 245 ± 15 °С, 3 с | 180 °С, предварительный прогрев 40–70 с; максимум 3 прохода |
| Пайка (Волна) ★ | 255 ± 15 °С, 4–6 с | рекомендуется 2–3 прохода |
| Пайка (Ручная) ★ | 360 ± 10 °С, 2–5 с | рекомендуется 2–3 прохода |
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный активный зуммер через отверстие | — |
| Номинальное напряжение | 5 В постоянного тока | Номинальная рабочая точка |
| Рабочее напряжение | 3–7 В постоянного тока | Непрерывный диапазон |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 5В свободное поле |
| Рабочий ток | ≤ 30 мА | При 5 В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочая температура | -20 °С ~ +70 °С | Непрерывный |
| Температура хранения | -30 °С ~ +80 °С | Нерабочий |
| Размеры (Диаметр × В) | 9,0 × 4,2 мм | Корпус без штифтов |
| Масса | 0,71 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Пайка (оплавление) | 245 ± 15 °С, 3 с | 180 °С, предварительный прогрев 40–70 с; максимум 3 прохода |
| Пайка (Волна) ★ | 255 ± 15 °С, 4–6 с | рекомендуется 2–3 прохода |
| Пайка (Ручная) ★ | 360 ± 10 °С, 2–5 с | рекомендуется 2–3 прохода |
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный активный зуммер через отверстие | — |
| Номинальное напряжение | 12 В постоянного тока | Номинальная рабочая точка |
| Рабочее напряжение | 8–16 В постоянного тока | Непрерывный диапазон |
| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | При 12В свободное поле |
| Рабочий ток | ≤ 30 мА | При 12 В |
| Резонансная частота | 2700 ± 300 Гц | При номинальном напряжении |
| Рабочая температура | -20 °С ~ +70 °С | Непрерывный |
| Температура хранения | -30 °С ~ +80 °С | Нерабочий |
| Размеры (Диаметр × В) | 9,0 × 4,2 мм | Корпус без штифтов |
| Масса | 0,71 г | Типичный |
| Материал корпуса | Черный ПБТ | — |
| Пайка (оплавление) | 245 ± 15 °С, 3 с | 180 °С, предварительный прогрев 40–70 с; максимум 3 прохода |
| Пайка (Волна) ★ | 255 ± 15 °С, 4–6 с | рекомендуется 2–3 прохода |
| Пайка (Ручная) ★ | 360 ± 10 °С, 2–5 с | рекомендуется 2–3 прохода |
Примечание. Следующие данные взяты из протоколов испытаний, прилагаемых к спецификациям продукта MEIDI. Эти значения иллюстрируют типичное распределение из выборочных производственных партий и не являются гарантированными спецификациями.
| Вариант | Диапазон звукового давления (дБ) | Диапазон тока (мА) | Диапазон частот (Гц) | Диаметр (мм) | Хм) |
| ХНТ-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| ХНТ-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 гг. | 9,0 – 9,1 | 4.20 – 4.22 |
| ХНТ-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 гг. | 9.11 – 9.12 | 4,25 – 4,21* |
Примечание: во второй строке данных образца HNT-9042-12 указан размер H 42,1 мм, что является опечаткой в исходном отчете об испытаниях; указанный размер составляет 4,2 ± 0,2 мм.
Гарантированные характеристики указаны в таблицах технических характеристик выше. Свяжитесь с MEIDI для получения фактических данных испытаний партии.
Портативные контрольно-измерительные приборы — звуковые оповещения о завершении и пороговых значениях в мультиметрах, осциллографах и полевых калибраторах.
Портативные медицинские устройства — глюкометры с батарейным питанием, пульсоксиметры и небулайзеры, требующие низкопрофильного звукового оповещения.
Бытовая электроника и мелкая бытовая техника — микроволновые таймеры, звуковые сигналы завершения приготовления кофе и оповещения о необходимости замены фильтра очистителя воздуха.
Датчики безопасности с батарейным питанием — датчики контакта двери/окна, детекторы движения и тестовые сигналы дымовой сигнализации.
Телекоммуникационное оборудование — оповещения о неисправностях установленного в стойке ИБП, звуковые сигналы состояния сетевого коммутатора и звуковая обратная связь системы УАТС.
Учебная и хобби-электроника — аудиоотзывы проекта Arduino и Raspberry Pi
| Рассмотрение дизайна | Особенность серии HNT-9042 |
| Компактный размер | Указанные размеры 9,0 × 4,2 мм |
| Несколько системных напряжений | Три варианта (3 В/5 В/12 В) имеют одну и ту же характеристику резонансной частоты 2700 ± 300 Гц. |
| Упрощенная схема привода | Встроенный генератор исключает использование внешнего генератора ШИМ или таймера микроконтроллера. |
| Монтаж в сквозное отверстие | Сквозной монтаж на печатной плате обеспечивает механическое удержание |
| Смешанная технология сборки | Корпус из ПБТ, совместимый с волновой пайкой и ручной доработкой в соответствии со спецификацией |
Запросите образец, чтобы оценить звуковое давление, потребление тока и высоту зазора в вашем целевом шкафу.
Спецификации электромагнитного активного зуммера MEIDI 9042 определяют следующие испытания надежности:
Высокотемпературное хранение — 48 часов при +80±2 °С, перед испытанием восстановить при комнатной температуре в течение 2 часов.
Хранение при низкой температуре — 48 часов при температуре -30 ± 2 °С, перед тестированием восстановить при комнатной температуре в течение 2 часов.
Температурное циклирование — 5 циклов: выдержка -30°С 30 мин, выдержка +80°С 30 мин; восстановить при комнатной температуре в течение 2 часов перед тестированием
Испытание на падение — горизонтальное положение, свободное падение с высоты 75 см на доску из лиственных пород толщиной 10 мм, 3 падения; проверить внешний вид и измерить электрические характеристики
Виброиспытание — 10–55 Гц, амплитуда 1,0 мм, оси XYZ, всего 0,5 часа; время развертки от 10 до 55 Гц и обратно при одинарной амплитуде 1,0 мм составляет 1 минуту.
Испытание на влажность — 48 часов при 50 ± 5 °C и относительной влажности 90–95 %, перед испытанием выдержите при комнатной температуре 2 часа.
Термостойкость припоя — погрузите выводы в расплавленный припой при температуре 250 ± 5 °C на 10 ± 0,5 секунды, корпус на расстоянии 2,0 мм от припоя.
Примечание. Все условия испытаний указаны в спецификации продукта серии MEIDI HNT-9042 от 7 ноября 2023 г. Свяжитесь с MEIDI для получения подробной информации о протоколе производственных испытаний и фактических данных испытаний партии.
1. Как выбрать между HNT-9042-03, HNT-9042-05 и HNT-9042-12?
Выбор зависит от доступного напряжения питания постоянного тока. HNT-9042-03 (1,5–4,5 В) подходит для логических систем 3,3 В и проектов низковольтных микроконтроллеров. HNT-9042-05 (3–7 В) соответствует промышленной логике 5 В и стандартным напряжениям управления приборами. HNT-9042-12 (8–16 В) предназначен для питания промышленных шин управления напряжением 12 В и источников питания систем безопасности. Все три варианта имеют одинаковую характеристику резонансной частоты 2700 ± 300 Гц и одинаковое минимальное звуковое давление.
2. Могу ли я использовать HNT-9042-03 с выводом GPIO микроконтроллера 3,3 В?
Диапазон рабочего напряжения HNT-9042-03 составляет 1,5–4,5 В постоянного тока, включая 3,3 В. Однако рабочий ток ≤30 мА при напряжении 3 В необходимо сверить с возможностью источника тока на выводах микроконтроллера. Убедитесь, что источник возбуждения может обеспечить ≤30 мА при рабочем напряжении. При необходимости свяжитесь с MEIDI для получения рекомендаций по схеме привода.
3. Какова минимальная высота корпуса над звуковым отверстием HNT-9042?
Обеспечьте достаточный зазор над звуковым отверстием во избежание ухудшения звукового давления. См. меры предосторожности, указанные в спецификации продукта MEIDI.
4. Подходит ли серия HNT-9042 для непрерывной работы?
Диапазон рабочих температур составляет от -20 °C до +70 °C в зависимости от спецификации. По вопросам непрерывной работы обращайтесь в MEIDI.
5. Может ли серия HNT-9042 заменить пассивный зуммер в существующей конструкции?
HNT-9042 представляет собой активный зуммер со встроенным генератором, тогда как для пассивных зуммеров требуется внешний сигнал переменного тока. Замена пассивного зуммера на активный зуммер HNT-9042 требует модификации схемы: удалите внешнюю цепь управления и подключите HNT-9042 непосредственно к соответствующей шине постоянного напряжения. Конфигурация штифта для сквозного отверстия может отличаться от конструкции пассивного зуммера; проверьте диаметр, шаг и полярность выводов по сравнению с исходной разводкой печатной платы. Свяжитесь с MEIDI для оценки возможности замены.
1. Не подавайте напряжение, выходящее за пределы указанного диапазона рабочего напряжения.
2.Этот продукт имеет открытую конструкцию и не соответствует требованиям к водонепроницаемости или утечке клея.
3. Длительное использование в среде с агрессивным газом может вызвать коррозию компонентов зуммера и нарушить его правильную работу.

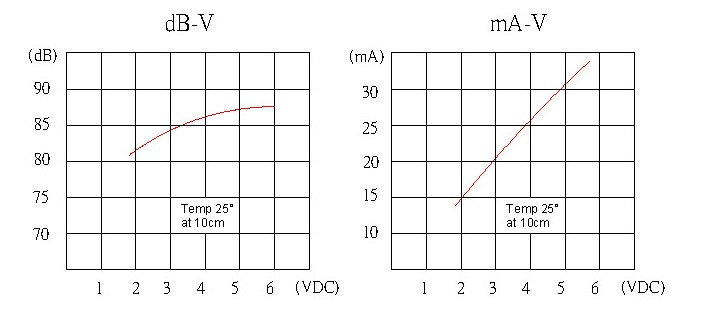

4. Звуковое давление зуммера будет меняться в зависимости от приложенного напряжения или тока; Убедитесь, что рабочее напряжение или ток соответствуют требованиям спецификации.
5. Не ставьте перегородку перед звуковым отверстием и не закрывайте ее, так как это может привести к нестабильной работе.

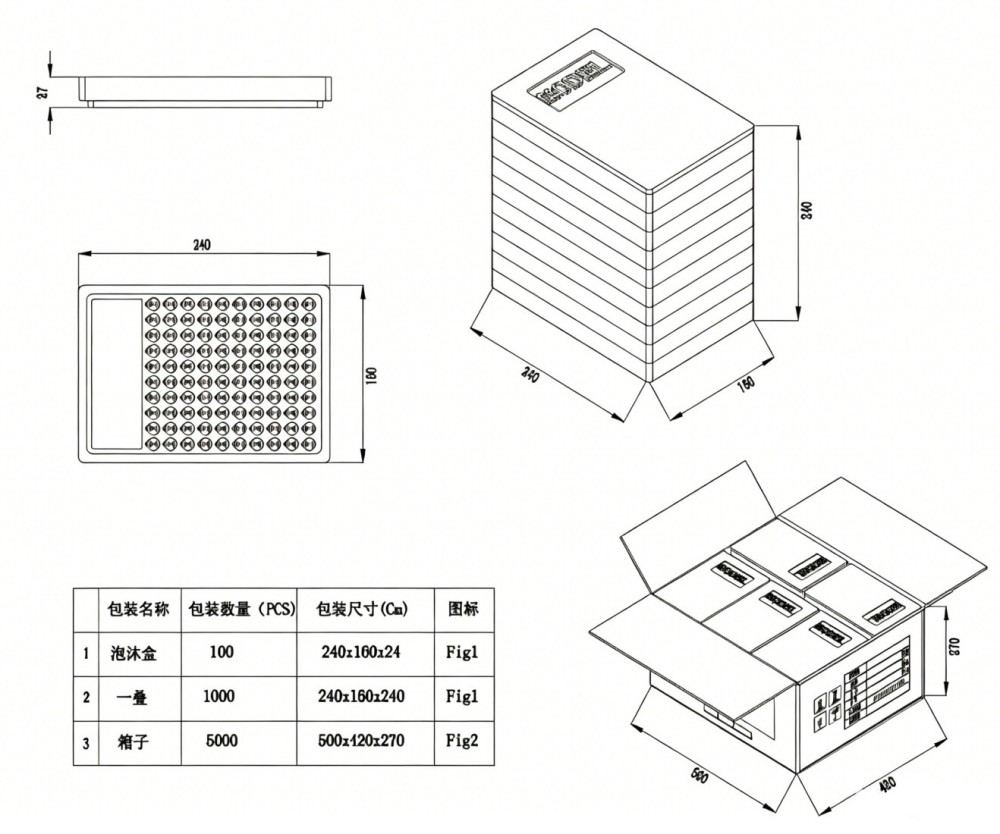

6. Зуммер следует хранить в надлежащей упаковке во избежание попадания влаги, ржавчины и окисления штыревых клемм.
Для проверки перекрестных ссылок на устаревшие сквозные зуммеры, таблицы технических данных серии, образцы оценки вариантов напряжения или пользовательские конфигурации проводов обращайтесь в отдел прикладных разработок компании MEIDI.
