Электронная сигнальная сирена MEIDI BJ-1234 мощностью 110 дБ — это электронная сигнальная сирена, предназначенная для звукового оповещения и оповещения. Доступен в вариантах с номинальным напряжением 12 В постоянного тока, 24 В постоянного тока и 220 В переменного тока, он издает предупреждающий сигнал частотой 2500 Гц с мин. Выходное звуковое давление 110 дБ.
BJ-1234 имеет корпус из NORYL диаметром Φ54±0,3 мм и высотой примерно 52,8 мм. В зависимости от варианта напряжения устройство весит 50 г или 61 г. Проводное соединение и встроенная конфигурация монтажа подходят для панельного или поверхностного монтажа в промышленных, охранных и коммерческих системах сигнализации.
Высокий уровень звукового давления — мин. Звуковое давление 110 дБ для систем сигнализации, требующих повышенного внимания.
Несколько вариантов напряжения — варианты 12 В постоянного тока, 24 В постоянного тока и 220 В переменного тока для систем постоянного тока и сети.
Предупреждающий сигнал 2500 Гц — частота предупредительного сигнала, установленная на заводе.
Корпус NORYL — корпус из высокотемпературного термопластика.
Форм-фактор для монтажа на панели — корпус диаметром 54 мм с монтажными отверстиями для установки на шасси.
| Параметр | БЖ-1 (12В) | БЖ-2 (24В) | БЖ-3 (220 В переменного тока) | Условия испытаний |
| Тип продукта | Электронная сигнализация/сирена | Электронная сигнализация/сирена | Электронная сигнализация/сирена | — |
| Номинальное напряжение | 12 В постоянного тока | 24 В постоянного тока | 220 В переменного тока | — |
| Рабочее напряжение | 8~15 В постоянного тока | 18~28 В постоянного тока | 200~250 В переменного тока | Диапазон поставок |
| Номинальная частота | 2500 Гц | 2500 Гц | 2500 Гц | При номинальном напряжении |
| Тон Природа | Предупреждающий сигнал | Предупреждающий сигнал | Предупреждающий сигнал | — |
| Среднее потребление тока | Макс. 97 мА | Макс. 110 мА | Макс. 105 мА | При номинальном напряжении |
| Уровень звукового давления | Мин. 110 дБ | Мин. 110 дБ | Мин. 110 дБ | При номинальном напряжении |
| Рабочая температура | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | Непрерывный |
| Температура хранения | — | — | — | Не указан |
| Внешние размеры | Φ54 ±0,3 × 52,8 мм | Φ54 ±0,3 × 52,8 мм | Φ54 ±0,3 × 52,8 мм | Размерный чертеж |
| Расстояние между монтажными отверстиями | 25 мм / 41 мм | 25 мм / 41 мм | 25 мм / 41 мм | Размерный чертеж |
| Длина провода | 130 ±0,5 / 135 ±0,5 мм | 130 ±0,5 / 135 ±0,5 мм | 130 ±0,5 / 135 ±0,5 мм | Размерный чертеж |
| Масса | 50 г | 50 г | 61 г | — |
| Материал корпуса | НОРИЛ | НОРИЛ | НОРИЛ | — |
| Экологическое соответствие | РоХС | РоХС | РоХС | — |
Системы промышленной сигнализации — оповещения о неисправностях оборудования, технологических опасностях и аварийной остановке.
Системы безопасности и проникновения — предупреждение о нарушении периметра и несанкционированном доступе
Пожарно-эвакуационные панели — звуковое оповещение в коммерческих и промышленных зданиях
Оборудование автоматизации — сигнализация о состоянии и неисправностях в панелях управления
Устройства оповещения с питанием от сети — вариант 220 В переменного тока для прямого подключения к сети.
| Требование к дизайну | Преимущество BJ-1234 |
| Оповещение о высоком уровне звукового давления | Мин. Выход 110 дБ для условий с высоким уровнем окружающего шума |
| Варианты постоянного и переменного тока | Варианты на 12 В постоянного тока, 24 В постоянного тока и 220 В переменного тока охватывают распространенные конфигурации источника питания. |
| Монтаж на панели | Корпус диаметром 54 мм с монтажными отверстиями для надежной установки. |
| Предупреждающий сигнал | Предупреждающий сигнал с частотой 2500 Гц, установленный на заводе. |
| Прочный корпус | Корпус NORYL для промышленного применения |
Компания MEIDI производит электронную сирену сигнализации BJ-1234 мощностью 110 дБ в рамках контролируемых производственных процессов. Каждая партия продукции проходит:
Проверка частоты — проверка рабочей частоты при 2500 Гц.
Проверка SPL — проверка звукового давления при номинальном напряжении
Тест потребления тока — Макс. Проверка 97–110 мА в зависимости от варианта напряжения
Проверка размеров — проверка корпуса диаметром 54±0,3 мм и расположения монтажных отверстий.
Экологическое соответствие — проверка материалов RoHS
Продукты производятся из материалов, соответствующих требованиям RoHS. Свяжитесь с MEIDI для получения подробной документации по качеству и отчетов об испытаниях.
1. Какие варианты напряжения доступны для BJ-1234?
В спецификации источника указаны три варианта напряжения: 12 В постоянного тока (BJ-1), 24 В постоянного тока (BJ-2) и 220 В переменного тока (BJ-3). Каждый вариант имеет соответствующий диапазон рабочего напряжения, потребляемый ток и массу. Выберите вариант, соответствующий поставке вашей системы.
2. Каков уровень звукового давления BJ-1234?
В исходной спецификации указан Мин. Уровень звукового давления 110 дБ при номинальном напряжении для всех трех вариантов напряжения. Свяжитесь с MEIDI для получения подробных условий акустических испытаний и данных о зависимости расстояния от уровня звукового давления.
3. Почему в спецификации источника упоминаются условия испытаний прямоугольными импульсами?

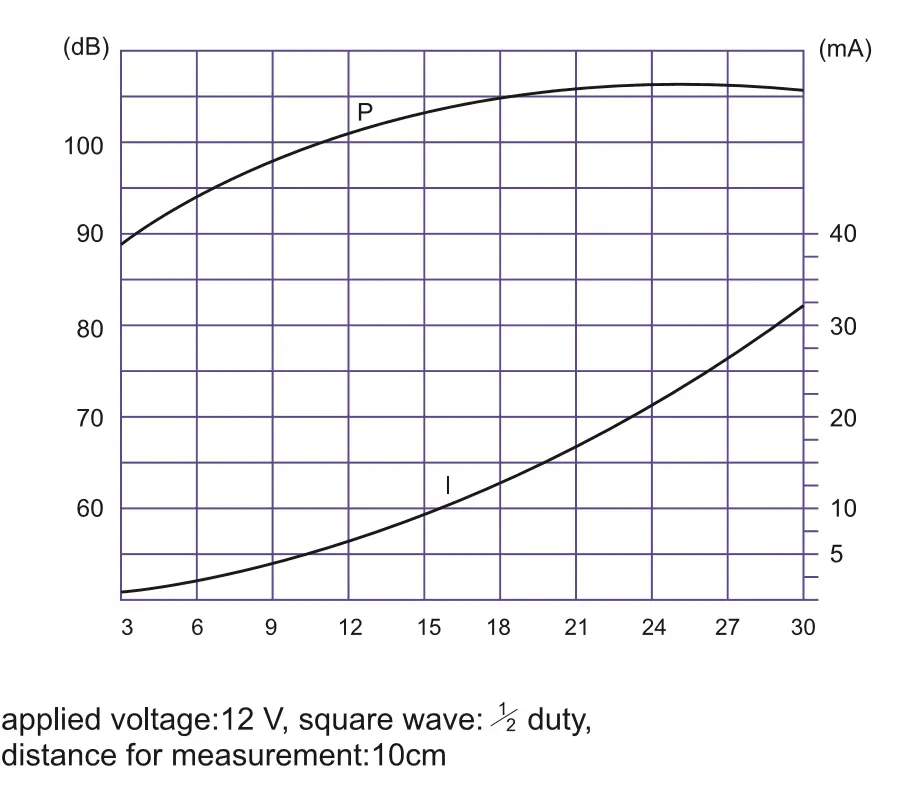

В спецификации источника указаны испытательные значения при приложении номинального напряжения частотой 2500 Гц и прямоугольной волной с коэффициентом заполнения 1/2. BJ-1234 — это электронная сигнализация, предназначенная для работы на постоянном или переменном токе. Условия испытания прямоугольными импульсами соответствуют протоколу испытаний источника. Свяжитесь с MEIDI для получения данных о характеристиках привода постоянного/переменного тока.
4. Каковы монтажные размеры BJ-1234?

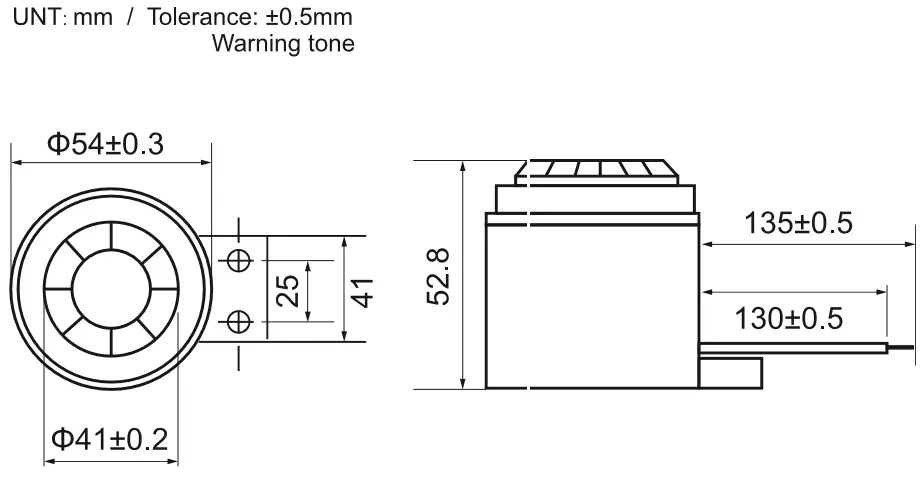

На габаритном чертеже показан корпус диаметром Φ54±0,3 мм и высотой примерно 52,8 мм. Монтажные отверстия и выводы проводов показаны для монтажа на панели или на поверхности. Свяжитесь с MEIDI для получения официального механического чертежа.
5. Каков диапазон рабочих температур BJ-1234?
В спецификации источника указан диапазон рабочих температур от -20 ℃ до +70 ℃. Температура хранения не указана; свяжитесь с MEIDI для получения рекомендаций по хранению и обращению.
Для получения технических паспортов, образцов с вариантами напряжения, данных об акустическом покрытии или обсуждения конфигурации OEM свяжитесь с MEIDI. Спецификации продукции и квалификационная документация доступны по взаимному соглашению о неразглашении.
