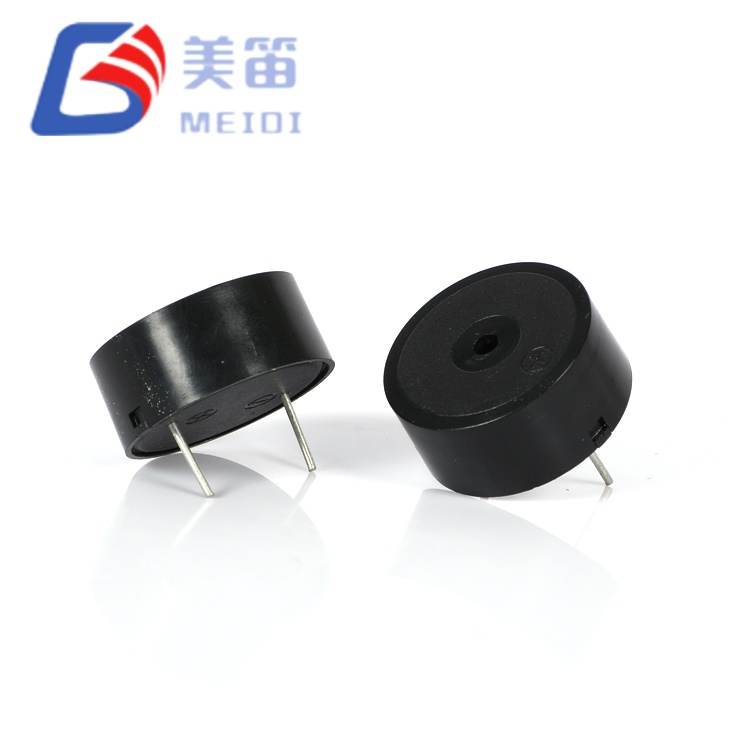

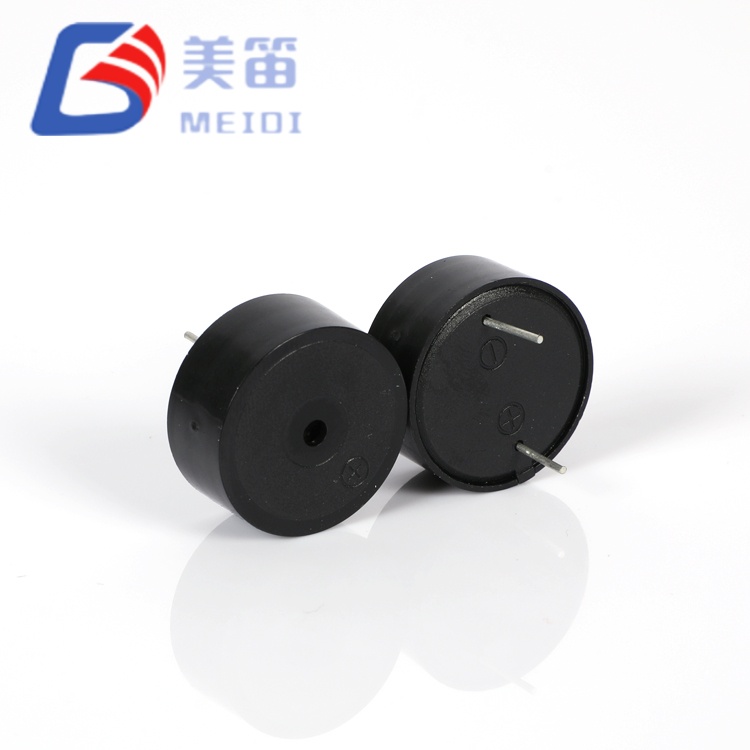

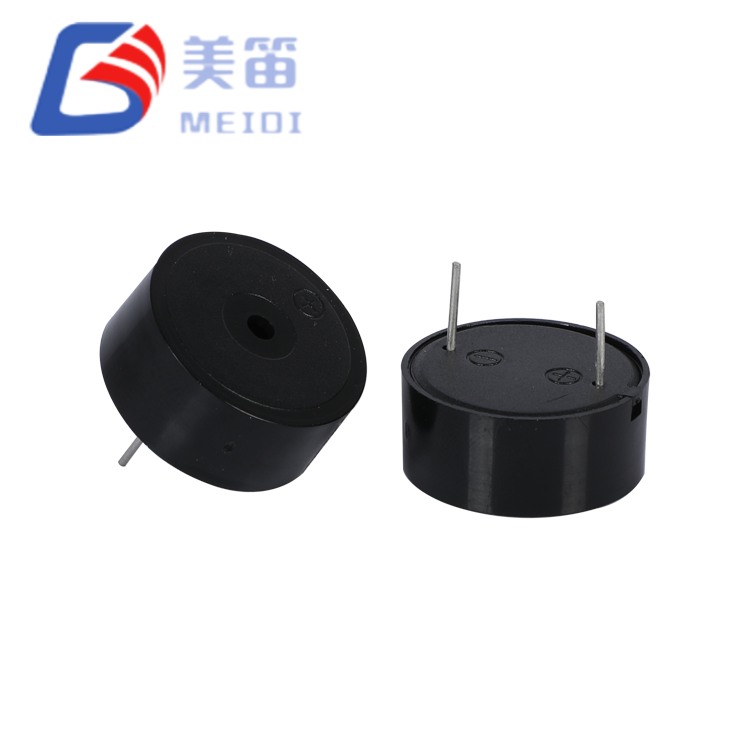

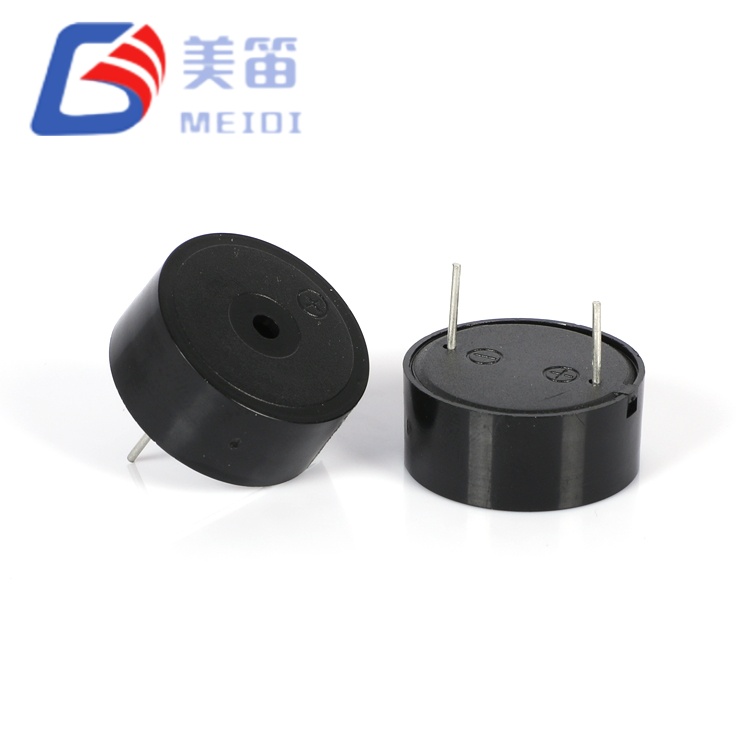

2310E Активный пьезоэлектрический активный зуммер

Высоковольтный пьезоактивный акустический модуль для интеграции промышленной шины:

Исходное напряжение 12 В постоянного тока с диапазоном выживания 3–24 В — охватывает автомобильные, промышленные архитектуры и архитектуры с резервным аккумулятором без преобразования напряжения.

Встроенный генератор — фиксированный тон 3500 Гц при подаче постоянного тока; не требуется никаких ресурсов MCU PWM или внешних компонентов привода

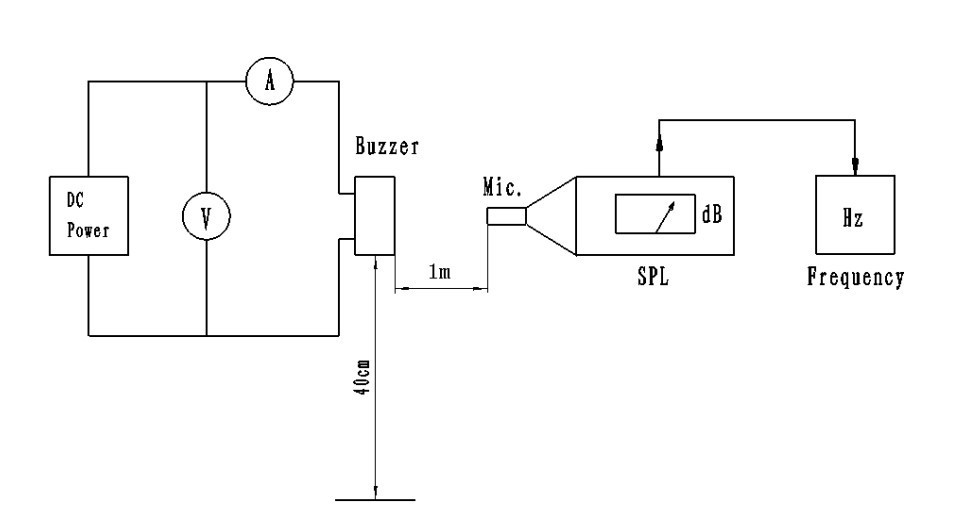

Исключительная акустическая эффективность — уровень шума в пробной партии составляет 91–94 дБ, что на 6–9 дБ превышает порог спецификации ≥85 дБ.

Сверхнизкое потребление тока 4 мА при напряжении 12 В — энергопотребление на 96 % ниже, чем у электромагнитных активных альтернатив сопоставимой мощности.

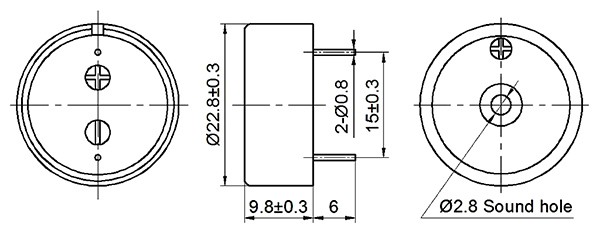

Пьезоэлектрическая диафрагма диаметром 23 мм с проволочными выводами и монтажными ушками — гибкая установка для монтажа на панели и на шасси.

Черный корпус из АБС-пластика, волновая пайка при температуре 260 ℃ и допуск на ручную доработку при температуре 350 ℃.

Типичные применения

Модули сигнализации промышленного ПЛК и ЧМИ — индикация неисправностей, завершение цикла и звуковая обратная связь при аварийной остановке по шинам управления 12 В/24 В; нулевые электромагнитные помехи сохраняют точность аналогового датчика

Автомобильные вспомогательные системы на 12 В — предупреждения о непристегнутых ремнях безопасности, оповещения о приоткрытой двери и звуковой сигнал при включении зажигания; Защита от холодного запуска двигателя 3 В обеспечивает надежную активацию во время запуска двигателя.

Блоки источников бесперебойного питания (ИБП) — активация режима работы от батареи, предупреждения о перегрузке и предупреждения о необходимости технического обслуживания; Потребление тока 4 мА сохраняет емкость резервной батареи

Контроллеры заряда солнечных батарей и инверторы — звуковые сигналы неисправности массива, оповещения об отключении батареи и уведомления о сбросе нагрузки в автономных установках 12 В/24 В.

Сельскохозяйственная и строительная техника — сигнализация присутствия оператора и индикаторы неисправности гидравлики; Рабочий предел 75 ℃ учитывает близость моторного отсека

Медицинское и лабораторное оборудование — завершение цикла стерилизации, тайм-аут калибровки и оповещения об ошибках; пьезоэлектрическая конструкция устраняет магнитные помехи для чувствительных приборов

Часто задаваемые вопросы

1. Требуется ли для активного пьезоэлектрического активного зуммера 2310E внешний генератор или сигнал управления микроконтроллера?

Нет. HND-2310E представляет собой полностью автономный активный зуммер. Схема внутреннего генератора генерирует сигнал возбуждения частотой 3500 Гц при подаче постоянного напряжения в диапазоне 3–24 В. Никакого ШИМ-выхода, генератора прямоугольных импульсов или компонентов синхронизации не требуется. Просто подключите положительный провод к источнику напряжения, а отрицательный — к земле (или переключающему транзистору), чтобы получить звуковой сигнал.

2. Как рабочий диапазон 3–24 В влияет на звуковое давление и ток при различных напряжениях?

Звуковое давление увеличивается примерно линейно с напряжением от 3 В до 12 В, достигая номинального значения ≥85 дБ при 12 В. Выходное напряжение ниже 6 В может быть недостаточным для шумной среды; выше 12 В уровень звукового давления продолжает незначительно расти, но потребление тока остается ниже 4 мА из-за пьезоэлектрической емкостной нагрузки. При напряжении 24 В внутренний генератор ограничивает ток для защиты микросхемы привода; Уровень звукового давления примерно на 3–4 дБ выше номинала 12 В. Для стабильной работы MEIDI рекомендует рабочий диапазон 9–15 В.

3. Могу ли я использовать HND-2310E в промышленной системе 24 В без дополнительных компонентов?

Да, напрямую. Максимум 24 В — это предел непрерывной работы, а не просто предел выживания. При напряжении 24 В постоянного тока потребление тока остается ≤4 мА, а внутренний генератор поддерживает выходную частоту 3500 Гц. Никакого последовательного резистора, стабилитрона или регулятора не требуется. Это отличает HND-2310E от электромагнитных активных зуммеров, для которых обычно требуется падение напряжения выше максимального значения 12 В или 16 В.

4. Каков практический срок службы акустики при непрерывной работе с напряжением 12 В и температурой 75 ℃?

Ожидаемый минимум 5000 часов при 12 В и температуре окружающей среды +75 ℃. Основным механизмом износа является деполяризация пьезоэлектрической керамики под действием постоянного смещения и термического напряжения. Для прерывистого режима работы (например, 2-секундное оповещение каждые 60 секунд) срок службы пропорционально превышает 50 000 часов. Для систем непрерывной сигнализации в условиях высоких температур компания MEIDI рекомендует использовать рабочий цикл 50 % (1 секунда включена, 1 секунда выключена), чтобы сохранить керамическую поляризацию и продлить срок службы более 15 000 часов.

5. Какие варианты монтажа предусмотрены для конфигурации проводов с монтажными ушками?

HND-2310E оснащен гибкими проводами (обычно 80–100 мм) с монтажными ушками, встроенными в корпус из АБС-пластика. Эта конфигурация поддерживает:
Монтаж на панели — закрепите винтами M2,5 или M3 через монтажные проушины для индикаторов сигнализации на передней панели.
Крепление на шасси — крепится к металлическим рамам или кронштейнам в автомобилях и машинах.
Установка рядом с печатной платой — проложите провода через отверстия корпуса к клеммным колодкам печатной платы или разъемам разъемов, исключая прямую нагрузку при пайке печатной платы.
Свободновисящие — выводы с соединительными клеммами для модульной замены в обслуживаемом оборудовании.
Монтажные проушины обеспечивают механическую разгрузку от натяжения независимо от электрических соединений, снижая усталость, вызванную вибрацией, по сравнению с креплениями со сквозными отверстиями.
