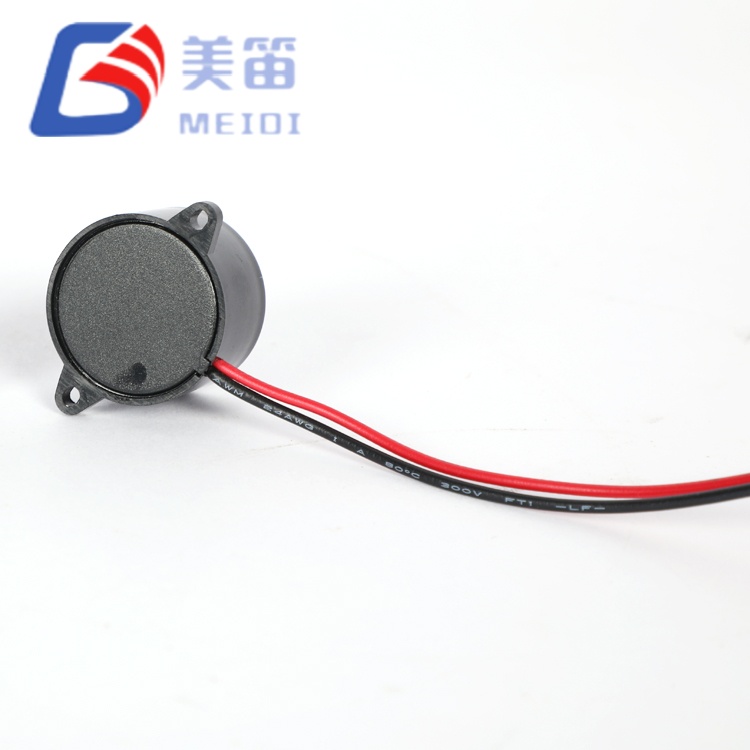

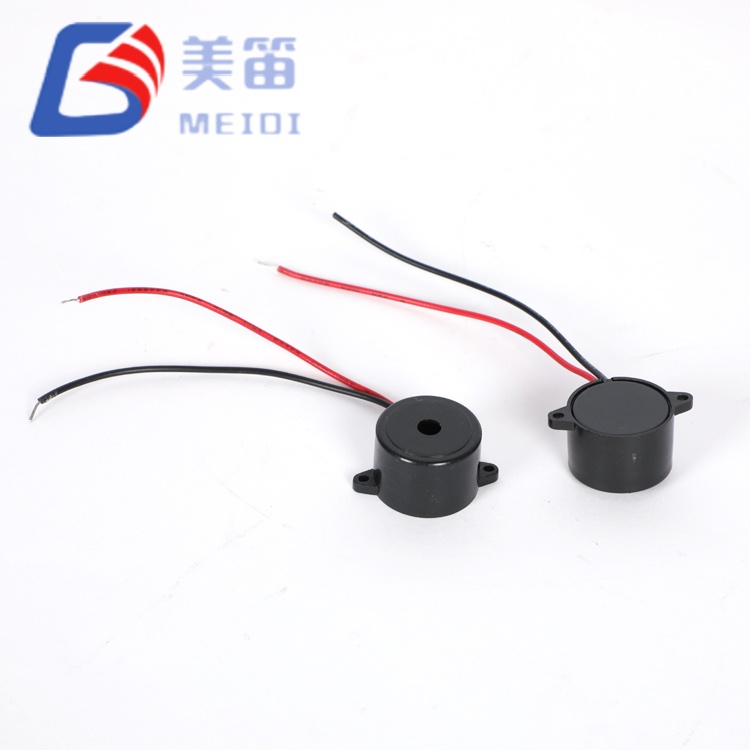

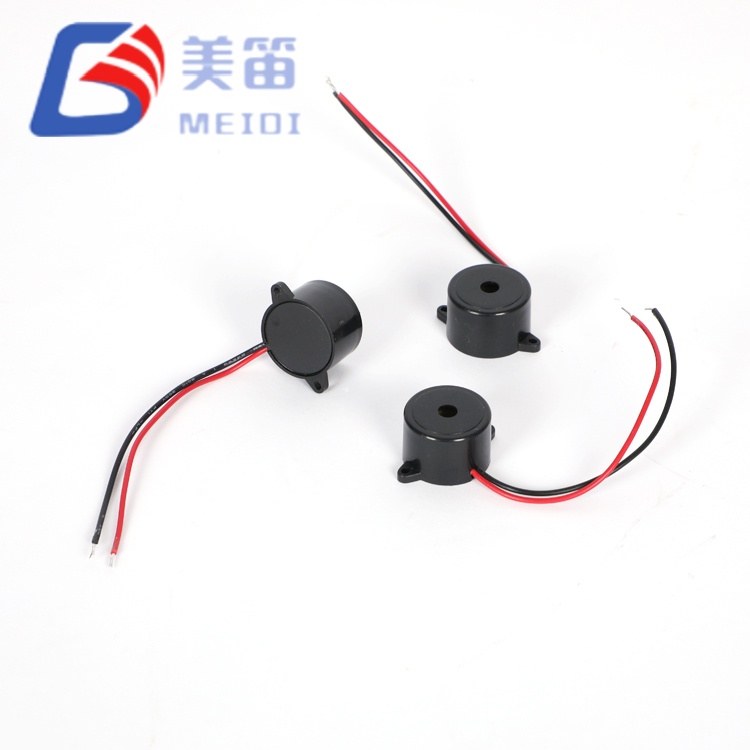

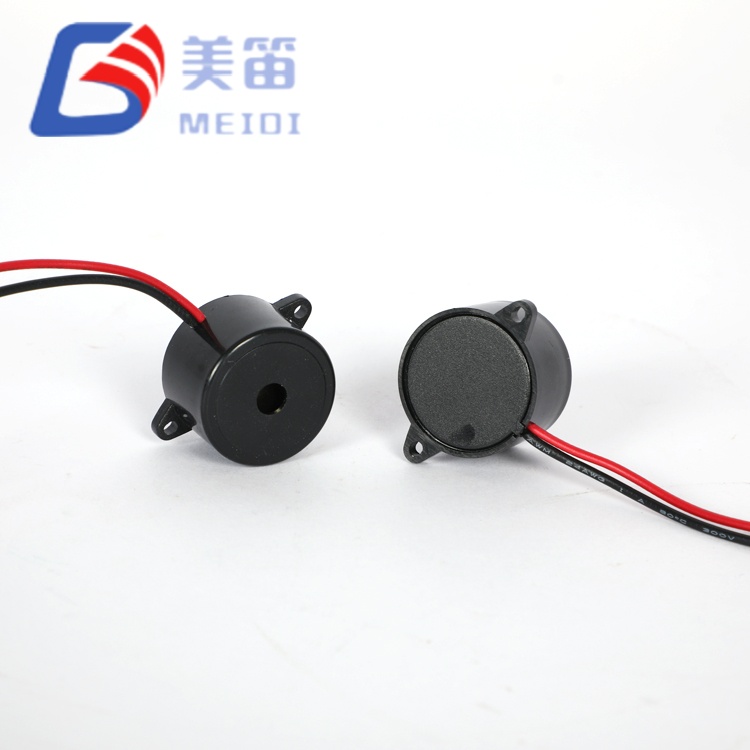

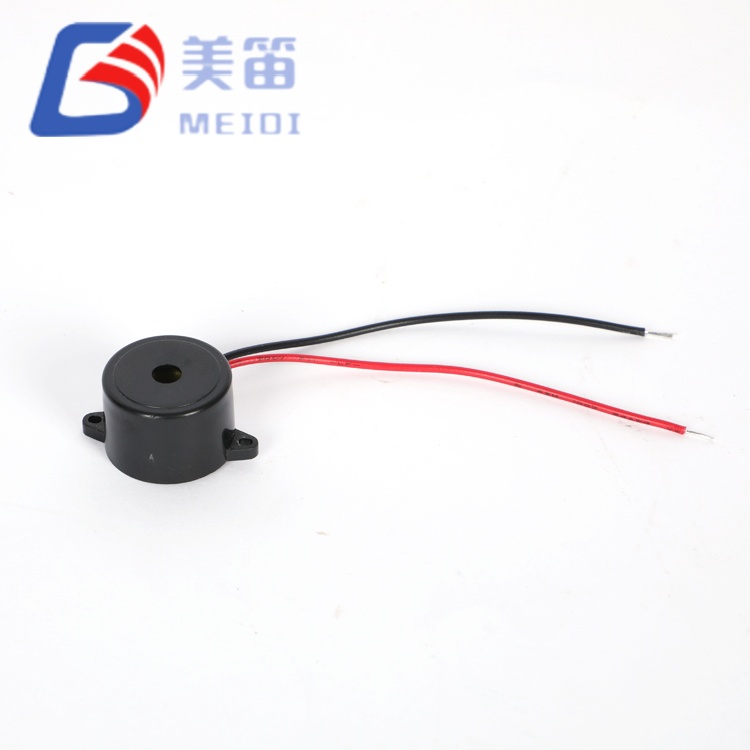

HND‑2316L — это конфигурация активной зуммерной платформы MEIDI диаметром 23 мм с проводным выводом. Он включает в себя тот же акустический двигатель и схему возбуждения, что и активный пьезоэлектрический зуммер 2316 со сквозными отверстиями и проводными выводами, но контакты печатной платы заменены свободными выводами, что позволяет отделить источник звука от печатная плата. Встроенный генератор реагирует на любое напряжение постоянного тока от 3 В до 24 В и обеспечивает тон 3000 Гц. При номинальном напряжении 12 В постоянного тока уровень звукового давления достигает не менее 90 дБ при измерении на расстоянии 10 см. Корпус из АБС-пластика сохраняет площадь основания Φ23×16 мм. и вся сборка весит 5г. Эта часть обычно указывается, когда звучит зуммер. должен располагаться за передней решеткой, внутри распашной двери или на высоте, отличающейся от из основного корпуса электроники.
Оконечная заделка выводного провода для удаленного размещения вдали от печатной платы
Электрические и акустические характеристики идентичны HND‑2316: ≥90 дБ, 3000 Гц.
Встроенная схема управления — номинальное напряжение 12 В постоянного тока, рабочий диапазон 3–24 В постоянного тока.
Черный корпус из АБС-пластика, Φ23×16 мм, 5 г
Компания MEIDI производит активный пьезоэлектрический зуммер 2316 с проволочными выводами на своем заводе в Цзянсу, где последовательность сборки включает в себя пьезокерамическое соединение, вставку печатной платы, закрытие корпуса и специальный Этап пайки выводного провода. Предварительно зачищенные провода припаиваются вручную или методом резистивной пайки. к клеммам зуммера при контролируемой температуре и времени выдержки. Тест на вытягивание – это применяется к образцу из каждой партии для проверки механической целостности. Следующий провод приставке, каждый блок акустически экранирован: уровень звукового давления, частота и ток измерено при 12 В (пик-пик), 3000 Гц с использованием автоматизированной испытательной станции. Коэффициент прохождения и распределение SPL регистрируются для отслеживания партий.
Тот же набор из семи пунктов, используемый для HND‑2316 (влажность, высокая температура и т. д.). хранение, низкотемпературное хранение, термоциклирование, падение, вибрация, термостойкость припоя) применяется к образцам HND‑2316L. Результаты испытаний доступны для клиентов, требующих квалификационные данные в рамках процесса утверждения компонентов.
| Параметр | Ценить | Условия испытаний/Примечания |
| Тип продукта | Пьезоэлектрический активный зуммер с проводами | — |
| Номинальное напряжение | 12 В постоянного тока | — |
| Рабочее напряжение | 3–24 В постоянного тока | — |
| Резонансная частота | 3000 ± 500 Гц | — |
| Звуковой выход на расстоянии 10 см | ≥90 дБ | Прямоугольный сигнал 3000 Гц, 12 В (пик-пик) |
| Текущее потребление | ≤10 мА | Прямоугольный сигнал 3000 Гц, 12 В (пик-пик); таблица параметров ≤10 мА; В заголовке отчета об испытаниях может быть указано значение ≤15 мА — см. сводку отчета об испытаниях. |
| Рабочая температура | -20 ℃ ~ +80 ℃ | Непрерывный |
| Температура хранения | -30 ℃ ~ +85 ℃ | Нерабочий |

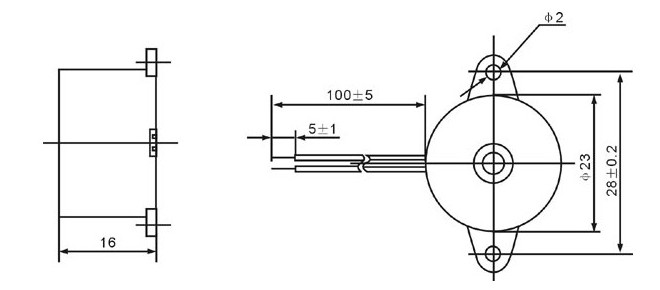

| Размеры (Диаметр × В) | Φ23 ± 0,5 × 16 ± 0,3 мм | Только тело; допуск чертежа ±0,5 мм, если не указано иное. |
| Масса | 5 г | — |
| Материал корпуса | Черный АБС | — |
| Емкость | 12 ± 40% нФ | Справочное значение для заголовка спецификации; не проверено по выборке |
| Тип подключения | Свинцовые провода | Ручная пайка к выводам |
Поскольку активный пьезоэлектрический зуммер 2316 с проводными выводами не ограничен размером печатной платы, проектировщики имеют свободу расположите зуммер так, чтобы обеспечить максимальную слышимость или чтобы он соответствовал корпусу неправильной формы. Несколько приемов помогают сохранить долгосрочную надежность:
Точки крепления провода:Внутри хост-корпуса проложите провода к фиксированную клеммную колодку или используйте кабельную стяжку, закрепленную на стойке в пределах 20–30 мм от корпус зуммера. Это изолирует паяные соединения от вибрации и случайных рывков.
Рекомендации по длине выводов:Предлагаются стандартные длины проводов; дольше Возможна поставка индивидуальных опций. При указании расширенных интересов учитывайте добавленные последовательное сопротивление и его незначительное влияние на высокоимпедансный пьезо-вход, но также возможность излучения электромагнитных помех от внутреннего генератора зуммера. А Витая пара или небольшой ферритовый шарик могут смягчить это явление в чувствительных цепях.
Акустика корпуса:Если зуммер расположен за перфорированной панелью или решетку, убедитесь, что открытое пространство по крайней мере соответствует диаметру звукового порта. Сильно ограниченное отверстие может снизить уровень звукового давления на несколько децибел.
Ручная пайка к выводам:Температура утюга 350±10℃ в течение 2–5 с. Рекомендуется нагревать в первую очередь проволоку. Не поднимайте и не сгибайте провод на выходе корпуса во время манипуляций.
Панели оборудования, на которых зуммер установлен на передней панели и подключен к плата управления расположена глубже в корпусе.
Детекторы безопасности, требующие звукового оповещения на определенной высоте, разделены от электроники датчика.
Промышленные машины с распределенными точками сигнализации, все соединены жгутом проводов. к одному логическому контроллеру.
Дополнительные аксессуары для послепродажного обслуживания автомобилей (комплекты датчиков парковки, индикаторы слепых зон), где зуммер подключается к существующей цепи 12 В.
Проекты модернизации, заменяющие вышедший из строя зуммер, монтируемый на печатной плате, эквивалентом с проводным выводом. когда переделка платы нецелесообразна.

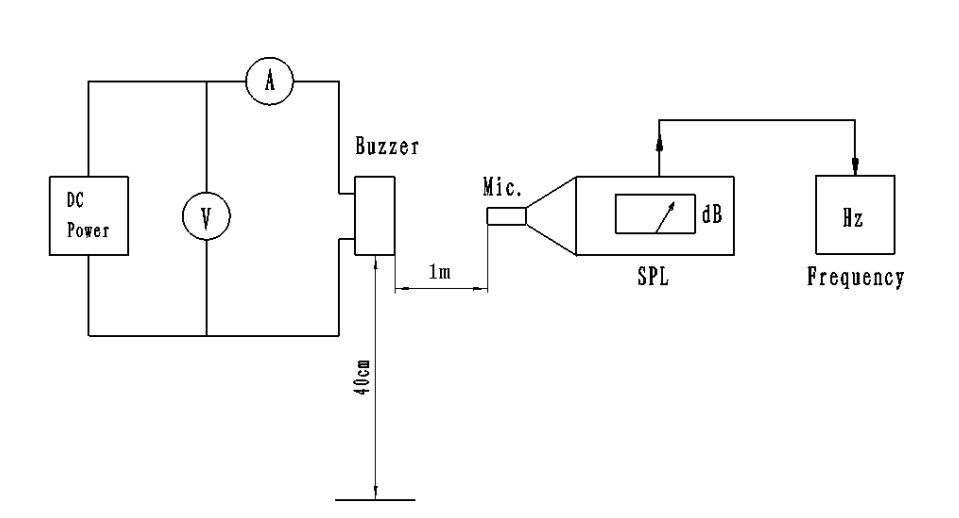

Активный пьезоэлектрический зуммер 2316 с проводными выводами соответствует тому же протоколу акустических испытаний, что и HND‑2316: квадрат 12 В (пик-пик) волна частотой 3000 Гц, измеренная на расстоянии 10 см. Данные выборки подтверждают уровень звукового давления ≥90 дБ и частоту. в пределах 3000±500Гц. В некоторых заголовках отчетов об испытаниях указан предел тока ≤15 мА, что отличается от значения ≤10 мА в таблице параметров. На практике измеренный ток значения последовательно значительно ниже обоих пределов. Для тестовой документации в соответствии с конкретной партией поставки, свяжитесь с MEIDI.
Вывод: ПРОЙДЕН. Внешний вид, полярность и крепление проводов соответствуют стандартам приемки.
1. Подавайте напряжение постоянного тока только в диапазоне 3–24 В. Переходные процессы за пределами этого диапазона может повредить микросхему генератора.
2. Корпус открыт и не предназначен для защиты от попадания жидкости. Держите звук Порт сухой и без остатков флюса.
3. В средах с агрессивными газами (аммиак, соединения серы) размещайте зуммер в защищенном отсеке или нанесите защитное покрытие только на область терминала, избегая акустической диафрагмы.
4. Уровень звукового давления зависит от предложения. Убедитесь, что напряжение возбуждения и доступный ток соответствовать требованиям зуммера под нагрузкой.
5. Не закрывайте звуковой порт. Даже частичное покрытие может снизить выпуск продукции на 3–6 дБ и сдвигают резонансный пик.
6. Хранить герметично закрытым влагопоглотителем. Поглощение влаги может привести к окислению жил проводов. и уменьшить паяемость.
7. После установки закрепите провода с помощью приспособления для снятия натяжения. Неограниченные провода может передавать механический удар по паяным соединениям, что в конечном итоге приводит к прерывистый контакт.
Вопрос 1. Является ли HND‑2316L электрически идентичным HND‑2316?
Да. Оба имеют одинаковое номинальное напряжение, рабочий диапазон, частоту, уровень звукового давления и текущие характеристики. Единственная разница заключается в способе подключения: подводящие провода по сравнению со штифтами со сквозными отверстиями.
Вопрос 2. Могу ли я приобрести HND‑2316L с проводами нестандартной длины или коннекторами?
Доступны нестандартные длины проводов, сечения проводов и разъемы. Применяются стандартные минимальные объемы заказа. Свяжитесь с MEIDI и уточните ваш точный требования к технико-экономическому обоснованию.
Вопрос 3: В отчете об испытаниях иногда указывается значение ≤15 мА. Какой предел тока мне следует использовать?
В таблице параметров продукта указано значение ≤10 мА, а фактические измерения образца обычно около 5 мА. Значение ≤15 мА в заголовках некоторых отчетов является документацией. непоследовательность. Для вашего конкретного заказа применяется значение ≤10 мА, если не указано иное. подтверждено MEIDI.
В4: На каком максимальном расстоянии можно разместить зуммер от цепи управления?
Для коротких тиражей нет строгих функциональных ограничений. Для проводов длиной более 1 метр, учитывайте падение напряжения в проводе (незначительное из-за низкого уровня сигнала зуммера). ток) и возможность излучаемых электромагнитных помех. Витая пара или ферритовая бусина. рекомендуется для длинных кабелей в чувствительных к шуму системах.
В5: Подходят ли провода для автоматического обжима или IDC-заделки?
В стандартном проводе используются многожильные проводники, которые можно обжимать с помощью соответствующих приспособлений. терминалы. Соединение с продавливанием изоляции (IDC) не рекомендуется из-за калибр провода и тип изоляции. Свяжитесь с MEIDI для получения спецификации проводов.
Вопрос 6. Можно ли использовать HND‑2316L вне помещения?
Диапазон рабочих температур позволяет использовать его на открытом воздухе в умеренном климате, но корпус не защищен от атмосферных воздействий. Прямое воздействие дождя, пыли или конденсации следует избегать влажности. При наружной установке разместите зуммер внутри. вентилируемый, водостойкий корпус.

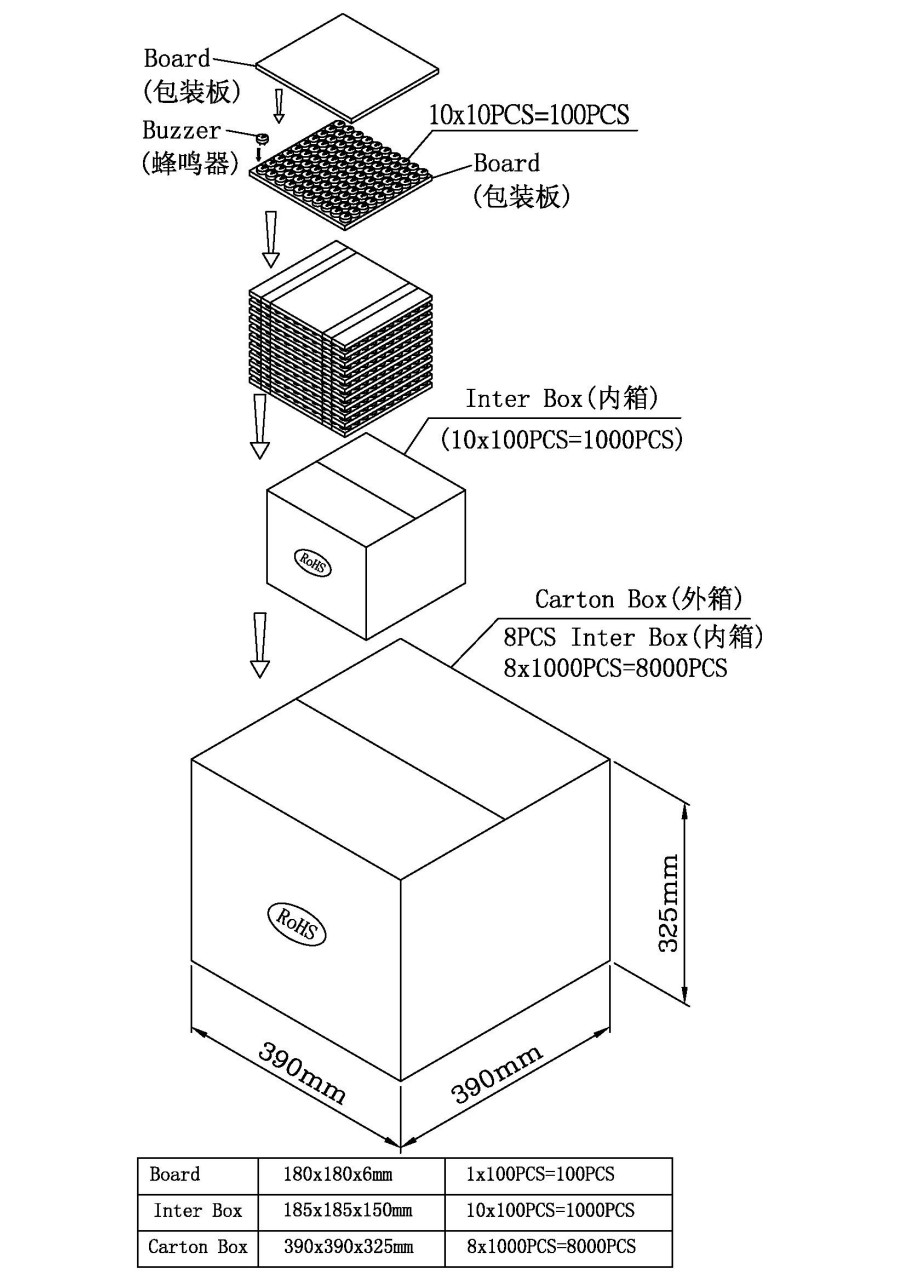

Чтобы получить полные технические характеристики, чертежи конфигурации проводов или результаты испытаний на надежность отчетов по HND‑2316L, обратитесь в MEIDI и сообщите подробности вашего проекта. Техническая поддержка обычно отвечает в течение одного рабочего дня.
