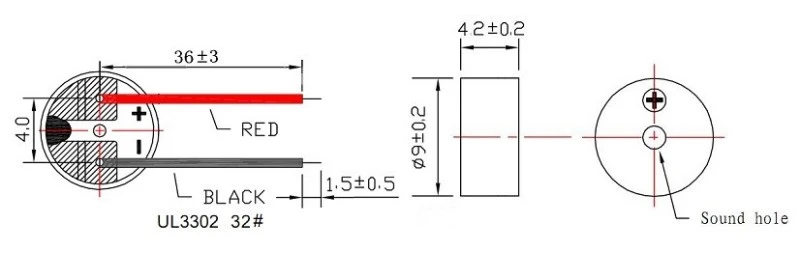

Площадь основания для поверхностного монтажа 9 мм × 4,2 мм для сборок печатных плат
Резонансная частота 2730 Гц для генерации тона с внешним приводом
Низкое сопротивление катушки 16 Ом для интерфейса GPIO микроконтроллера 3,3 В.
Мин. Звуковое давление 85 дБ на расстоянии 10 см при движении на частоте 3Vo-p, 2730 Гц, рабочий цикл 50 %.
Черный корпус LCP с термостабильностью для бессвинцовых профилей оплавления
Рабочий диапазон 2–4Vo-p для уровней логического питания 3,3 В.

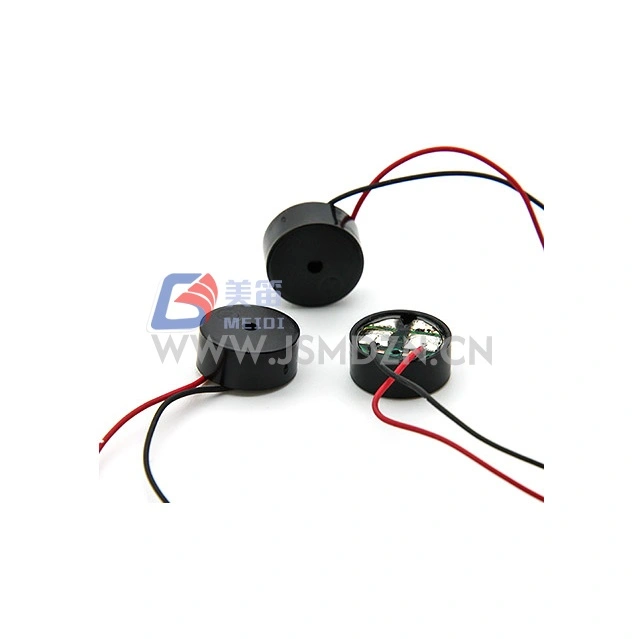

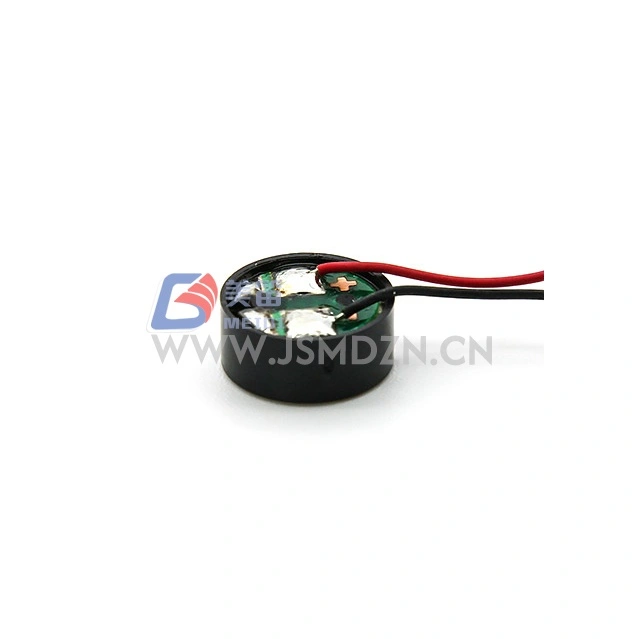

Электромагнитный пассивный зуммер MEIDI HN-9042W размером 9x4,2 мм для поверхностного монтажа представляет собой электромагнитный пассивный зуммер для поверхностного монтажа в корпусе размером 9 мм × 4,2 мм для цифровых систем с напряжением 3,3 В. Резонансная частота 2730 Гц обеспечивает тон, подходящий для обратной связи с пользователем, индикации сигналов тревоги и оповещения о состоянии системы в компактных электронных устройствах.
При номинальном рабочем напряжении 3Vo-p и 2-4Vo-p HN-9042W согласуется со стандартными логическими шинами 3,3 В. Сопротивление катушки 16 Ом позволяет оценивать работу привода через соответствующие порты микроконтроллера. Черный корпус LCP обеспечивает сохранение размеров при повышенных температурах оплавления.
Свяжитесь с MEIDI для получения помощи по перекрестным ссылкам при переходе с альтернативных продуктов с зуммером 3 В SMD.
Оптимизированная конструкция для напряжения 3,3 В --- номинал 3Vo-p с диапазоном 2–4Vo-p для интеграции с низковольтными логическими источниками питания
Сопротивление катушки 16 Ом --- низкое сопротивление для оценки с прямым приводом GPIO; проверьте номинальный ток порта для непрерывной работы
Резонансная частота 2730 Гц --- внешнее возбуждение прямоугольной волны номинальной частоты создает акустический выход; Напряжение постоянного тока не будет генерировать звук
Высокий уровень звукового давления в компактном корпусе --- Мин. 85 дБ на расстоянии 10 см при 3Vo-p, 2730 Гц, рабочем цикле 50 %
Материал корпуса LCP --- корпус из черного жидкокристаллического полимера сохраняет размерную стабильность в условиях поверхностного монтажа оплавлением
Легкая конструкция --- примерно 1,0 г на единицу.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | --- |
| Номинальное напряжение | 3Во-п | Резонансная опорная частота |
| Рабочее напряжение | 2-4Во-п | Пик сигнала привода |
| Номинальный ток | Макс. 80 мА | При 2730 Гц, 50% нагрузки, прямоугольный сигнал 3Vo-p |
| Уровень звукового давления | Мин. 85 дБ | При 2730 Гц, нагрузка 50%, 3Vo-p, 10 см |
| Сопротивление катушки | 16 ± 3 Ом | --- |
| Резонансная частота | 2730 Гц | При номинальном напряжении |
| Рабочая температура | -20℃ ~ +70℃ | --- |
| Температура хранения | -30℃ ~ +80℃ | --- |
| Вес нетто | Прибл. 1,0 г | --- |
| Материал корпуса | Черный ЛКП | --- |
| Охрана окружающей среды | РоХС | --- |

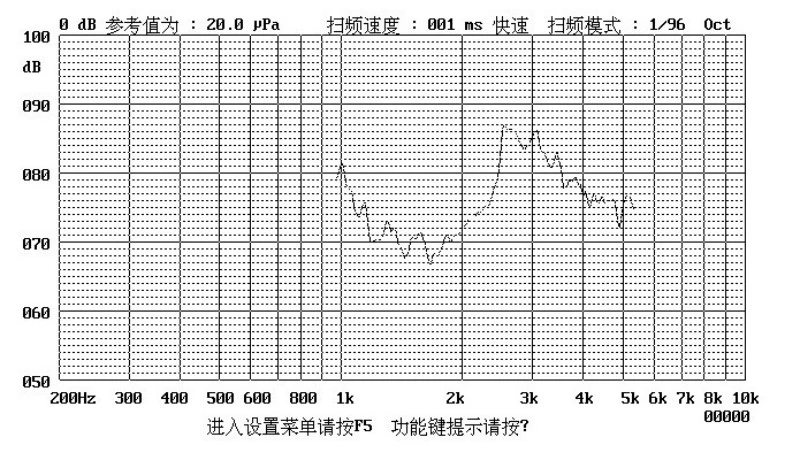

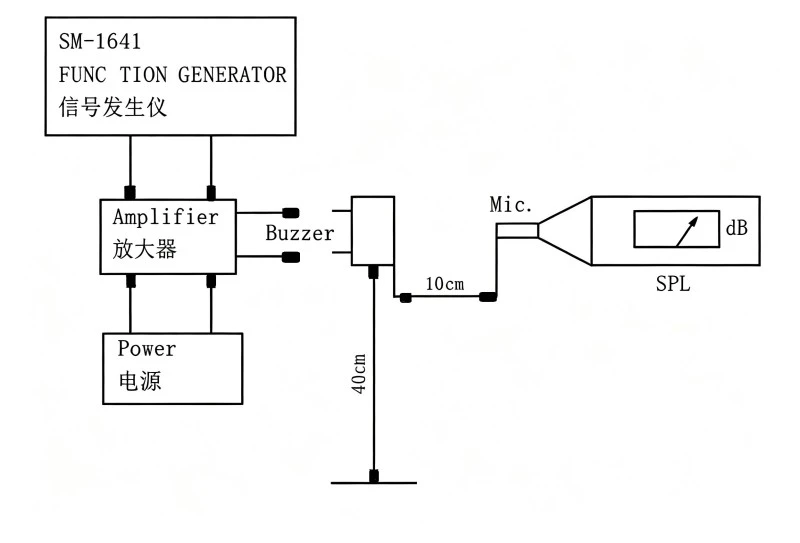

Стандартные условия испытаний: температура 25±3℃, относительная влажность 60±10%, давление 860–1060 гПа.
Сенсорные узлы Интернета вещей с батарейным питанием и беспроводные модули, требующие звуковых оповещений, совместимых с напряжением 3,3 В.
Встроенные платы разработки и оценочные комплекты для генерации сигналов и обратной связи с пользователем.
Низковольтные промышленные модули управления с платами расширения ввода-вывода 3,3 В для оповещения о состоянии и неисправностях.
Интеллектуальные устройства учета и мониторинга энергии для сигналов тревоги о несанкционированном доступе и пороговых значениях
Пульты дистанционного управления бытовой электроникой и портативные периферийные устройства со звуком подтверждения нажатия кнопок
Платы контроллера 3D-принтера и интерфейсы станков с ЧПУ для оповещений о завершении работы и ошибках.
| Требование к дизайну | Преимущество HN-9042W |
| Системная интеграция 3,3 В | Рейтинг 3Vo-p для стандартных логических шин |
| Прямая оценка диска GPIO | Катушка 16 Ом позволяет выполнять начальное прототипирование без внешних компонентов драйвера на совместимых портах. |
| Совместимость с высокотемпературным оплавлением | Корпус LCP устойчив к деформации при пиковых температурах бессвинцовой пайки |
| Компактный акустический выход | Мин. Уровень звукового давления 85 дБ в корпусе размером 9 × 4,2 мм. |
| Гибкость при низком напряжении | Диапазон 2–4Vo-p учитывает кривые разрядки литий-ионных аккумуляторов и регулируемые источники питания 3,3 В. |
MEIDI производит HN-9042W с использованием процессов контроля качества, включая входную проверку материалов, проверку размеров в процессе производства и окончательные электрические испытания в стандартных условиях: 25 ± 3 ℃, 60 ± 10% относительной влажности и 860–1060 гПа. Перед сборкой свойства материала корпуса LCP проверяются на стабильность размеров.
После любого из следующих испытаний изделие должно соответствовать критериям приемки: отсутствие дефектов или ухудшения внешнего вида и электрических свойств (за исключением SPL); Уровень звукового давления не должен снижаться более чем на 10 дБ от минимального уровня звукового давления, указанного в технических характеристиках.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -40 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановиться при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка, все 6 сторон и 3 края, падение с высоты 1,2 м на толстую деревянную доску. |
| Тест на вибрацию | 1000 циклов/мин, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики изделия.
1. В чем практическая разница между материалами корпуса LCP и Noryl для зуммеров SMD?
LCP демонстрирует более высокую температуру теплового отклонения и более низкое поглощение влаги, чем Noryl, обеспечивая повышенную стабильность размеров во время бессвинцовой пайки оплавлением и во влажной рабочей среде. Для применений, где пиковые температуры оплавления превышают стандартные профили или где чувствительность к влаге является проблемой, корпус LCP предлагает преимущества.
2. Может ли HN-9042W работать от источника питания 5 В с последовательным резистором?
Номинальное напряжение составляет 3Vo-p с рабочим диапазоном 2-4Vo-p. Работа при 5Vo-p превышает максимальное рабочее напряжение и может привести к чрезмерному току катушки, перегреву или необратимому повреждению. Если доступно только питание 5 В, используйте делитель напряжения или последовательный резистор, чтобы ограничить напряжение катушки до максимального значения 4 В, учитывая сопротивление катушки 16 Ом и напряжение насыщения драйвера.

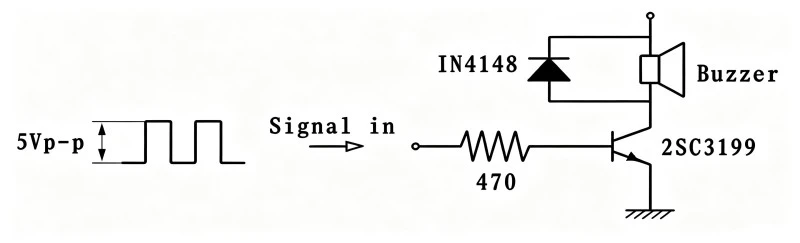

3. Как проверить, может ли GPIO моего микроконтроллера напрямую управлять этим зуммером?
Проверьте техническое описание вашего микроконтроллера, чтобы узнать абсолютный максимальный ток на вывод GPIO и ограничения по общему току порта. HN-9042W потребляет ток до 80 мА при 3Vo-p. Многие 3,3-вольтовые микроконтроллеры ограничивают ток GPIO до 8–25 мА на контакт. Превышение этих ограничений может привести к повреждению порта или сокращению срока службы. Для промышленных проектов рекомендуется использовать внешний драйвер транзистора.
4. Какие изменения рабочего цикла допустимы при сохранении приемлемого уровня звукового давления?
В технических характеристиках указан рабочий цикл 50 % для измерения номинального уровня звукового давления. Небольшие отклонения от 50% приведут к незначительному изменению уровня звукового давления. Значительное отклонение в сторону очень низких или очень высоких рабочих циклов снижает средний ток катушки и соответствующую акустическую мощность. Для стабильной работы поддерживайте рабочий цикл 50% при частоте 2730 Гц.
5. Предлагает ли компания MEIDI упаковку на катушках для автоматизированной сборки?
Свяжитесь с MEIDI, чтобы узнать о вариантах упаковки, включая характеристики ленты и катушки, количество катушек и конфигурации направляющей/трейлера в соответствии с вашими требованиями к оборудованию для захвата и размещения.
Для получения технических данных, профилей пайки оплавлением, замечаний по применению привода GPIO или обсуждения OEM-конфигурации обращайтесь в отдел разработки приложений MEIDI.
