Корпус для поверхностного монтажа размером 9 × 4,5 мм
Резонансная частота 2700 Гц с внешним приводом прямоугольных импульсов
Сопротивление катушки 16 Ом
Мин. Звуковое давление 85 дБ при движении на частоте 3Vo-p, 2700 Гц, рабочем цикле 50 %.
Рабочий диапазон 2-4Vo-p
Корпус из черного норила

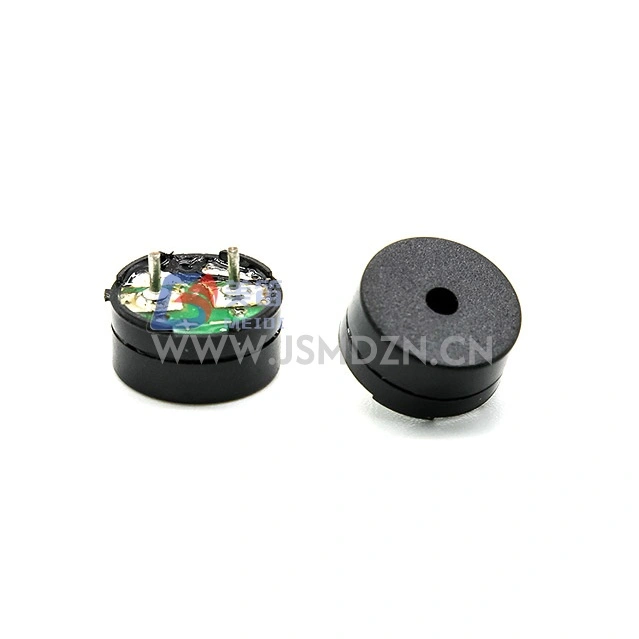

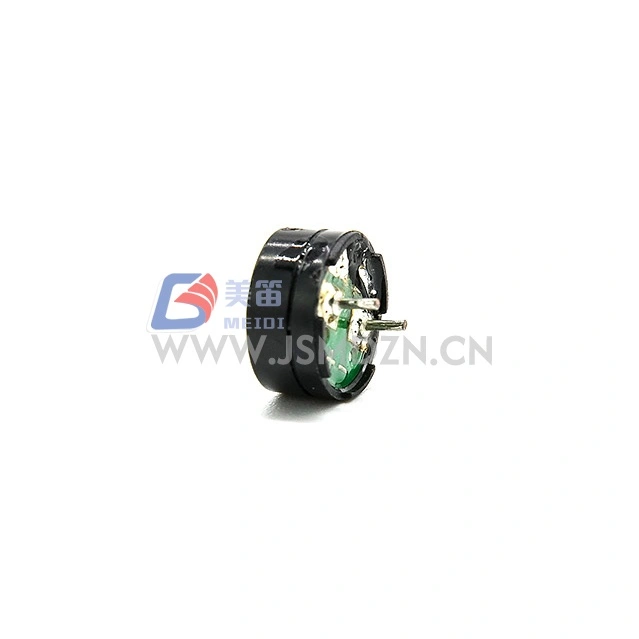

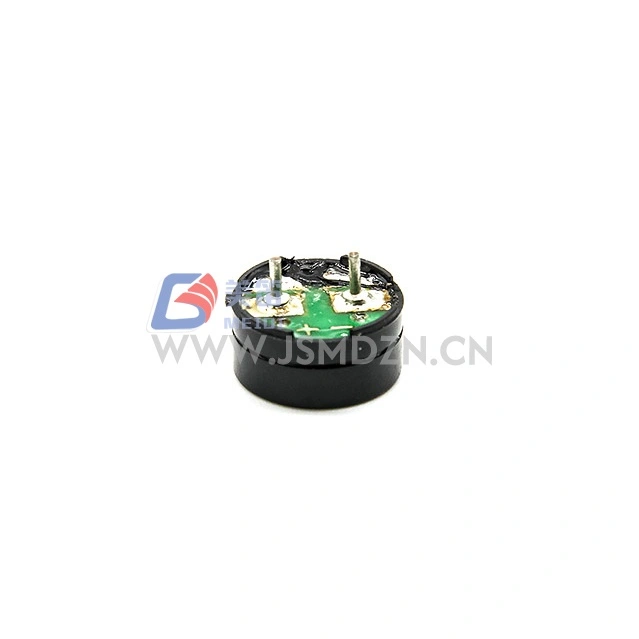

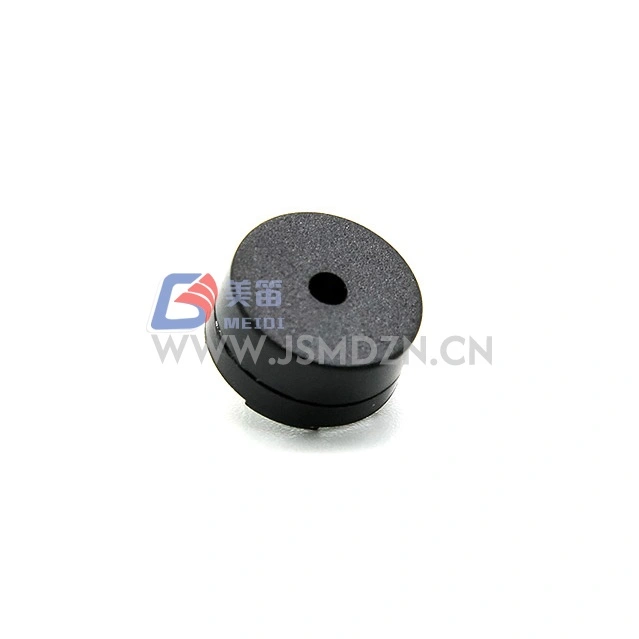

Электромагнитный пассивный зуммер для поверхностного монтажа MEIDI HN-9045F 9x4,5 мм представляет собой электромагнитный пассивный зуммер для поверхностного монтажа в корпусе размером 9 мм × 4,5 мм с профилем высоты 4,5 мм в категории зуммеров для поверхностного монтажа 9 мм. Резонансная частота 2700 Гц обеспечивает генерацию тонального сигнала для функций сигнализации, оповещения и уведомления в электронном оборудовании.
При номинальном рабочем напряжении 3 Вo-p и 2–4 Вo-p HN-9045F предназначен для низковольтных приложений. Сопротивление катушки 16 Ом взаимодействует с каскадами драйвера, распространенными во встраиваемых конструкциях. Черный корпус из норила представляет собой материал корпуса, подходящий для монтажа на поверхности.
HN-9045F занимает такую же площадь на печатной плате, как и другие зуммеры SMD класса 9 мм, но имеет профиль высоты 4,5 мм. Свяжитесь с MEIDI для получения механических образцов для проверки зазора в вашей сборке.

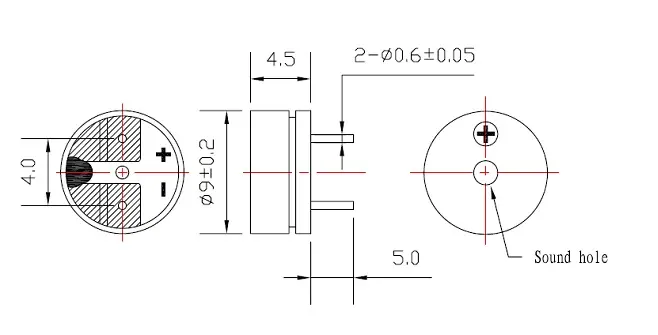

Профиль высотой 4,5 мм --- корпус для поверхностного монтажа 9 мм × 4,5 мм
Электрическая конструкция 3 В --- номинал 3Vo-p с диапазоном 2–4Vo-p
Сопротивление катушки 16 Ом --- катушка с низким сопротивлением
Резонансная частота 2700 Гц --- внешнее возбуждение прямоугольной волны номинальной частоты создает акустическую мощность; Напряжение постоянного тока не будет генерировать звук
Мин. 85 дБ SPL --- номинальное звуковое давление при 3Vo-p, 2700 Гц, рабочем цикле 50 %
Материал корпуса: норил --- корпус из черного термопластика.
| Параметр | Ценить | Условия испытаний |
| Тип продукта | Электромагнитный пассивный зуммер | — |
| Номинальное напряжение | 3Во-п | Резонансная опорная частота |
| Рабочее напряжение | 2–4Во-п | Пик сигнала привода |
| Номинальный ток | Макс. 80 мА | При 2700 Гц, 50% нагрузка, прямоугольная волна 3Vo-p |
| Уровень звукового давления | Мин. 85 дБ | При 2700 Гц, нагрузка 50%, 3Vo-p |
| Сопротивление катушки | 16 ± 3 Ом | — |
| Резонансная частота | 2700 Гц | При номинальном напряжении |
| Рабочая температура | -20℃ ~ +70℃ | — |
| Температура хранения | -30℃ ~ +80℃ | — |
| Вес нетто | Прибл. 1,4 г | — |
| Материал корпуса | Черный Норил | — |
| Охрана окружающей среды | Да | — |
Условия испытания продукта: температура 5–35 ℃, относительная влажность 45–85 %, давление 860–1060 гПа.
Стандартные условия испытаний: температура 25±3℃, относительная влажность 60±10%, давление 860~1060 гПа.
Материнские платы настольных компьютеров и периферийные карты для звуковых кодов POST и сигналов теплового оповещения
Игровые контроллеры и аксессуары для консолей для уведомлений игрока и звуковых сигналов таймера
Модули управления бытовой техникой для звукового оповещения о завершении цикла и неисправности.
Терминалы контроля доступа и учета рабочего времени для подтверждения считывания карт и оповещения о состоянии дверей
Лабораторные приборы и аналитическое оборудование для завершения технологических процессов и индикации состояний ошибок
Аудиомикшер и профессиональное звуковое оборудование для отключения звука и индикаторов предупреждения о клипсе
После любого из следующих испытаний изделие должно соответствовать критериям приемки: отсутствие дефектов или ухудшения внешнего вида и электрических свойств (за исключением SPL); Уровень звукового давления не должен снижаться более чем на 10 дБ от минимального уровня звукового давления, указанного в технических характеристиках.
| Тестовый предмет | Условия испытаний |
| Жизненный тест | 25±10℃, номинальное напряжение, 1/2 прямоугольной волны резонансной частоты, 96 часов |
| Высокотемпературное испытание | Хранение при +80 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Низкотемпературный тест | Хранение при -40 ℃ в течение 96 часов, восстановление при комнатной температуре в течение 3 часов перед тестированием. |
| Тест на влажность | +40±3℃, относительная влажность 90–95%, 48 часов, восстановиться при комнатной температуре в течение 6 часов перед тестированием. |
| Испытание на термический удар | 70℃ 2 часа → -20℃ 2 часа (1 цикл), интервал между циклами 1 час, всего 10 циклов |
| Испытание на падение | Стандартная упаковка, все 6 сторон и 3 края, падение с высоты 1,2 м на толстую деревянную доску. |
| Тест на вибрацию | 1000 дюйм/дюйм, амплитуда 1,5 мм, 1 час на ось, всего 3 оси |
Внимание: Избегайте попадания в изделие посторонних материалов, включая магнитные материалы, водорастворимые материалы и агрессивные газы, поскольку они могут повлиять на электрические характеристики изделия.
1. Как высота HN-9045F (4,5 мм) влияет на акустические характеристики по сравнению с низкопрофильными зуммерами SMD?
Высота 4,5 мм — это физический размер этой упаковки. Акустические характеристики в первую очередь определяются условиями привода при резонансе. Проверьте фактическую акустическую мощность вашего конкретного корпуса во время оценки прототипа.
2. Каково значение резонансной частоты 2700 Гц?
Резонансная частота 2700 Гц — это указанная частота для максимального выходного уровня звукового давления. Для достижения максимального уровня звукового давления включите зуммер на указанной резонансной частоте с прямоугольной волной с коэффициентом заполнения 50%.
3. Нужен ли токоограничивающий резистор при питании от регулируемого источника питания?
При 3Vo-p катушка сопротивлением 16 Ом потребляет примерно 80 мА. Убедитесь, что ваш каскад драйвера может выдерживать этот ток, не превышая номинальных значений температуры или тока. Если вы используете GPIO микроконтроллера с ограничением тока, убедитесь, что порт может обеспечить необходимый уровень возбуждения, или используйте внешний транзисторный буфер.
4. Какой управляющий сигнал требуется для HN-9045F?
HN-9045F представляет собой пассивный электромагнитный зуммер, для которого требуется внешний сигнал прямоугольной формы на резонансной частоте (2700 Гц) с коэффициентом заполнения 50%. Напряжение постоянного тока не будет генерировать звук.
Для получения технических данных, профилей пайки оплавлением, замечаний по применению схемы привода или обсуждения OEM-конфигурации обращайтесь в отдел разработки приложений MEIDI.
