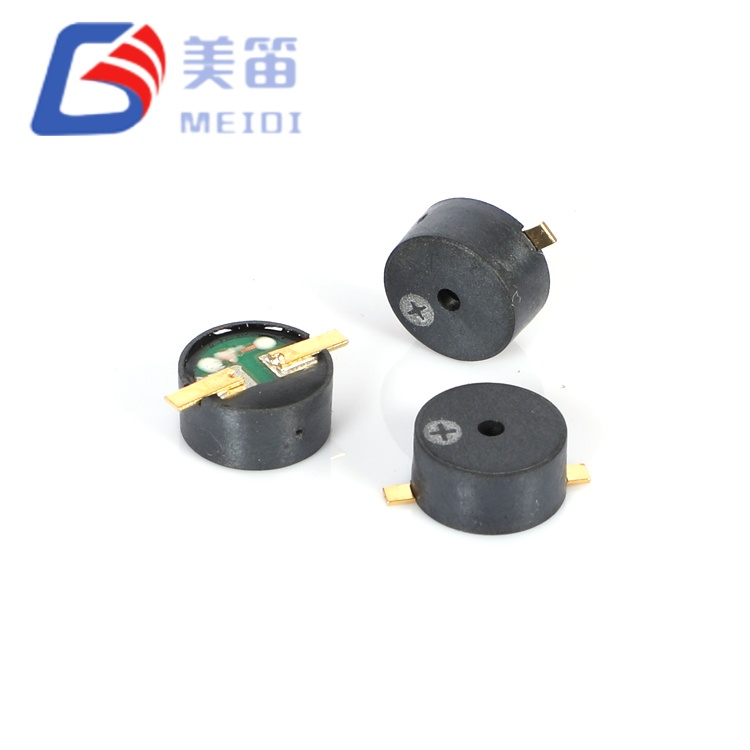

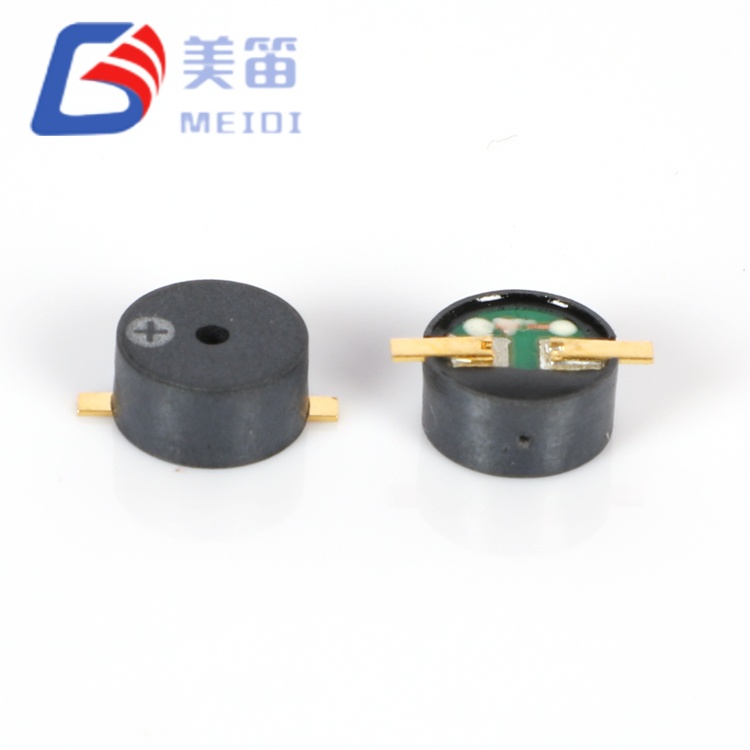

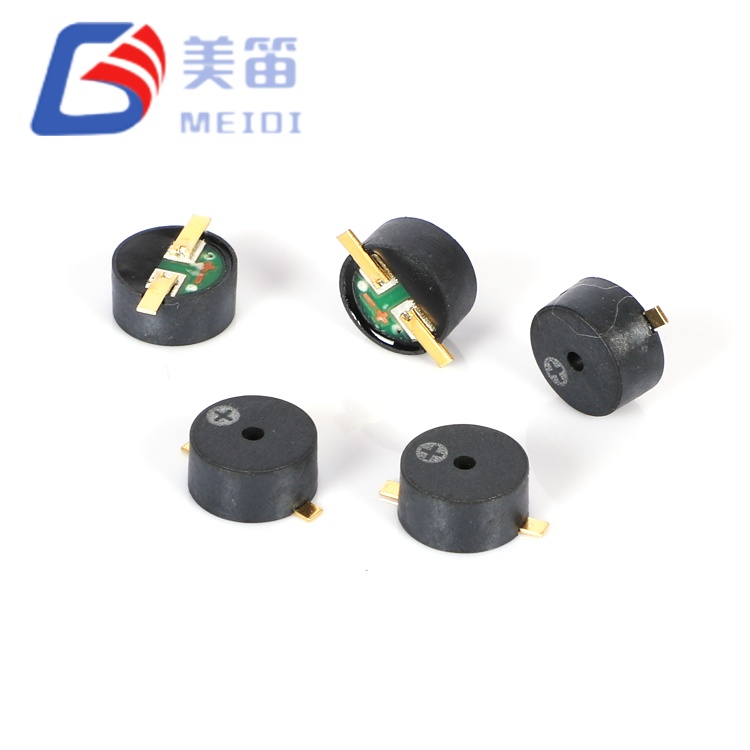

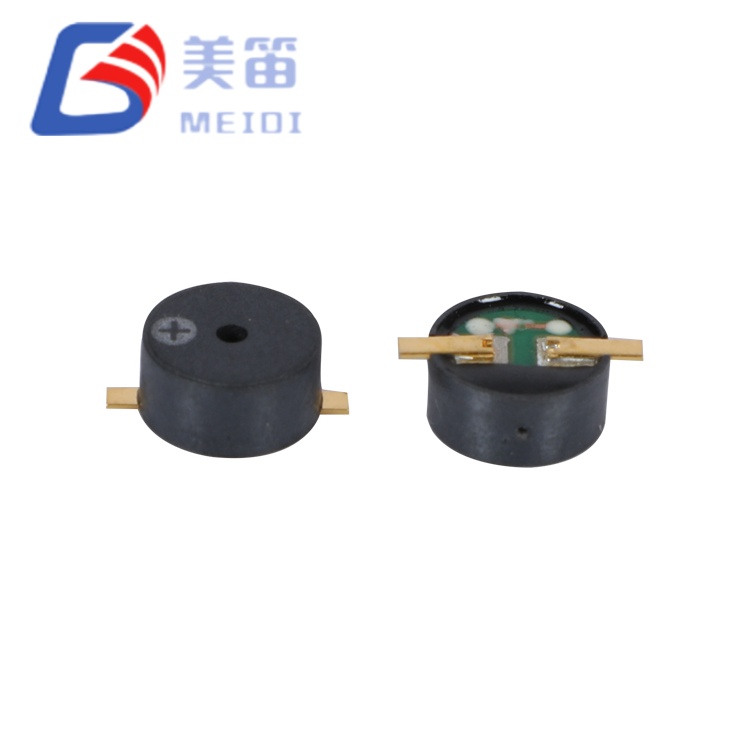

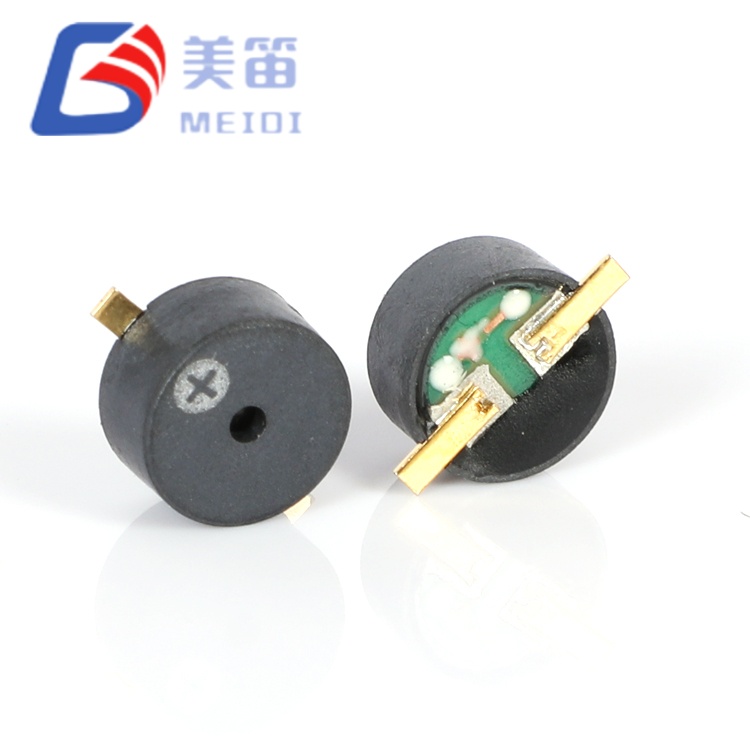

Семейство магнитных пассивных зуммеров SMD размером 9×4,5 мм объединяет три электромагнитных пассивных зуммера в круглом корпусе SMD диаметром 9,0 мм с высотой полости 4,5 мм, самой глубокой в линейке MEIDI шириной 9 мм. Два стандартных сопротивления катушки охватывают шины 3,6 В и 5 В, а в варианте F‑16R к магнитной цепи добавлено медное кольцо для большей акустической эффективности при том же уровне возбуждения. Общий резонанс 2700 Гц отсекает низкочастотный машинный шум, а черный корпус LCP совместим с бессвинцовой пайкой оплавлением.
Круглый диаметр 9,0 мм с профилем 4,5 мм — самый высокий резонатор в серии 9,0 мм для максимальной эффективности низкочастотного резонанса
Тройная конфигурация: стандартные модели с двойным импедансом (16 Ом / 32 Ом) плюс улучшенный вариант с медным кольцом (F-16R) для повышенной плотности магнитного потока.
Низкочастотный резонанс 2700 ± 300 Гц — превосходное проникновение окружающего шума по сравнению с альтернативами на частоте 4 кГц
16R: номинальное напряжение 3,6 В, диапазон 2,5–4,5 В, ≤80 мА; 32R: номинальное напряжение 5 В, диапазон 4,5–6,5 В, ≤80 мА; F-16R: усиленная магнитная цепь с медными кольцами.
Расширенный тепловой диапазон: от -30 °C до +70 °C в рабочем режиме, от -40 °C до +85 °C при хранении.
Черный корпус LCP, совместимый с оплавлением: рассчитан на пиковую температуру 255 ± 5 °C, до 3 проходов
Максимальная высота резонатора в серии 9,0 мм: профиль 4,5 мм обеспечивает больший внутренний резонансный объем, чем альтернативы меньшей высоты, поддерживая эффективную акустическую мощность 2,7 кГц.
Гибкость тройной конфигурации: стандартные варианты 16 Ом и 32 Ом для выбора архитектуры напряжения, а также улучшенная модель F-16R с медным кольцом для приложений, требующих максимальной акустической мощности при одинаковой занимаемой площади.
Улучшение магнитного поля с помощью медного кольца (F-16R): медное закорачивающее кольцо в магнитной цепи улучшает акустическую мощность в эквивалентных условиях привода за счет снижения потерь на вихревые токи.
Проникновение низкочастотного шума: резонансный центр 2700 Гц нацелен на диапазон 2–3 кГц, где спектральная плотность промышленного окружающего шума уменьшается, что улучшает восприятие сигналов тревоги в условиях тяжелой техники и транспортных средств.
Сопряжение импедансов с оптимизацией по напряжению: 16R для литий-ионных/логических систем с напряжением 3,6 В и потреблением ≤80 мА; 32R для автомобильных/промышленных шин 5 В с потреблением ≤80 мА; F-16R поддерживает сопротивление 16 Ом и улучшенную магнитную цепь, что обеспечивает превосходную выходную мощность при эквивалентной мощности.
Продолжительное хранение в холодную погоду: температура хранения при температуре -40 °C поддерживает арктическую логистику, высотное оборудование и технику, хранящуюся в зимнее время, без параметрического ухудшения.
| Параметр | МЛТ-9045-16Р | МЛТ-9045-32Р | МЛТ-9045Ф-16Р |
| Тип продукта | Электромагнитный пассивный зуммер SMD | Электромагнитный пассивный зуммер SMD | Электромагнитный пассивный зуммер SMD |
| Номинальное напряжение | 3,6 В (размах) | 5,0 В (размах) | 3,6 В (размах) |
| Рабочее напряжение | 2,5–4,5 В (размах) | 4,5–6,5 В (размах) | 2,5–4,5 В (размах) |

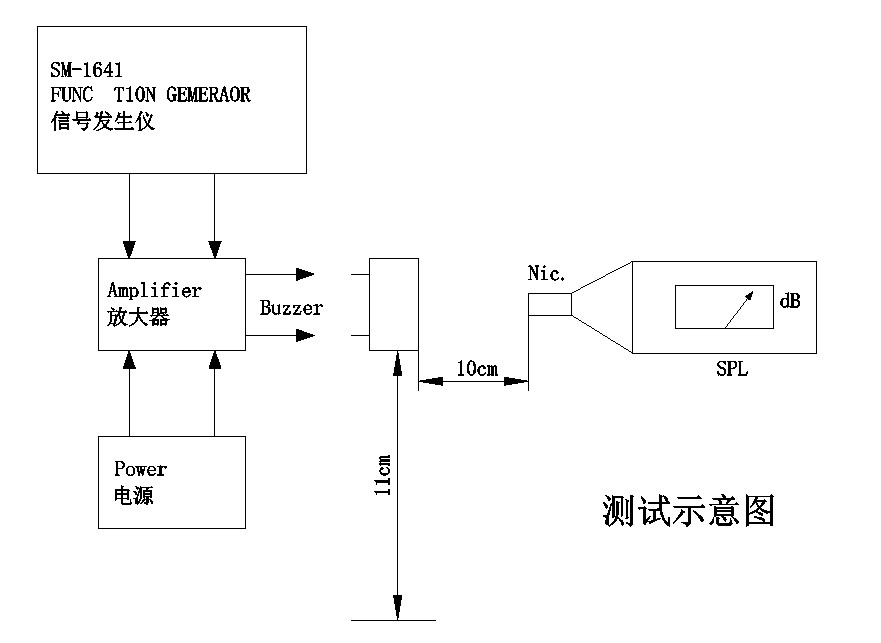

| Звуковой выход на расстоянии 10 см | ≥ 85 дБ | ≥ 85 дБ | ≥ 85 дБ (повышенный) |
| Рабочий ток | ≤ 80 мА | ≤ 80 мА | ≤ 100 мА |
| Резонансная частота | 2700 ± 300 Гц | 2700 ± 300 Гц | 2700 ± 300 Гц |
| Сопротивление катушки | 16 ± 3 Ом | 32 ± 3 Ом | 16 ± 3 Ом |
| Рабочая температура | -30 °С ~ +70 °С | -30 °С ~ +70 °С | -30 °С ~ +70 °С |
| Температура хранения | -40 °С ~ +85 °С | -40 °С ~ +85 °С | -40 °С ~ +85 °С |

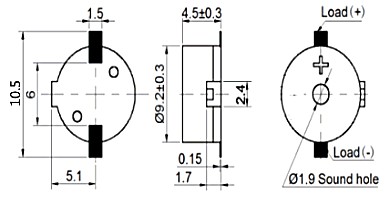

| Размеры (Диаметр × В) | 9,0 × 4,5 мм | 9,0 × 4,5 мм | 9,0 × 4,5 мм |
| Масса | 0,8 г | 0,8 г | 0,8 г |
| Материал корпуса | Черный ЛКП | Черный ЛКП | Черный ЛКП |
| Магнитное улучшение | Стандартный | Стандартный | Медное кольцо |
| Метод пайки (рекомендуется) | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. | Оплавление: 255 ± 5 °С, 3 с; Разогрев 180 °C, 40–70 с. |
Магнитный пассивный зуммер SMD 9×4,5 мм представляет собой акустическую вершину линейки круглых зуммеров SMD диаметром 9,0 мм от MEIDI. Профиль толщиной 4,5 мм — самый высокий в серии — обеспечивает на 80 % больший объем внутреннего резонанса, чем у MLT-9025 диаметром 2,5 мм, и на 12,5 % больше, чем у MLT-8540 диаметром 4,0 мм, что обеспечивает превосходную низкочастотную эффективность и генерирование звукового давления на частоте 2700 Гц.
Архитектура тройной конфигурации учитывает три различных сценария закупок. MLT-9045-16R (16 ± 3 Ом, 2,5–4,5 В) предназначен для конструкций с батарейным питанием и логическим напряжением 3,3 В, где приоритет отдается возможности прямого управления GPIO. MLT-9045-32R (32 ± 3 Ом, 4,5–6,5 В) предназначен для автомобильных вспомогательных шин с напряжением 5 В и выходов промышленных ПЛК, где более высокое напряжение на шине снижает наведенные током электромагнитные помехи и потери в проводниках. В MLT-9045F-16R реализовано магнитное усиление с помощью медного кольца — проводящее закорачивающее кольцо, интегрированное в магнитную цепь, которое подавляет потери на вихревые токи в полюсном наконечнике, увеличивая эффективную плотность магнитного потока в воздушном зазоре без увеличения витков или сопротивления катушки.
Вариант F-16R обеспечивает улучшенную акустическую мощность по сравнению со стандартным 16R при эквивалентных номинальных напряжениях и токах благодаря улучшенной эффективности магнитной цепи. Для приложений, где важен каждый децибел, таких как системы аварийной эвакуации, предотвращения столкновений тяжелой техники или оповещения о безопасности на море, F-16R предоставляет возможность обновления без пересмотра архитектуры напряжения или компоновки печатной платы.
Масса 0,8 г обеспечивает механическую устойчивость в условиях вибрации и ударов. Эта стабильность имеет решающее значение для горнодобывающего оборудования, сельскохозяйственных комбайнов и шасси коммерческих автомобилей, где постоянная вибрация может ухудшить стабильность выходного сигнала более легких датчиков. Круглая опора упрощает акустическое моделирование корпуса по сравнению с квадратными вариантами, а предсказуемые радиальные диаграммы направленности звука облегчают проектирование решетки и портов. Запросите образцы всех трех вариантов, чтобы оценить совместимость по напряжению и преимущества магнитного усиления в вашей целевой акустической среде.
MEIDI применяет единые протоколы надежности для всей продукции серии MLT. Все варианты MLT-9045 проходят идентичную стресс-проверку:
Проверка климатической выносливости — 48-часовое хранение при высокой температуре при +80 ± 2 °C, 48-часовое хранение при низкой температуре при -30 ± 2 °C и 5-цикловый термический удар (-30 °C ↔ +80 °C, 30-минутная выдержка на каждый крайний случай)
Проверка механических напряжений — синусоидальная вибрация (10–55 Гц, амплитуда 1,0 мм, оси XYZ, суммарно 0,5 часа) и свободное падение с высоты 75 см на твердую древесину толщиной 10 мм (3 удара)
Проверка устойчивости к влажности — 48-часовое воздействие при температуре 50 ± 5 °C и относительной влажности 90–95 % с последующим 2-часовым восстановлением окружающей среды и полной электрической характеристикой.
Подтверждение целостности пайки — термостойкость припоя при температуре 250 ± 5 °C в течение 10 ± 0,5 секунды (зазор между корпусом и припоем 2,0 мм), а также полное соответствие профилю оплавления.
These tests are carried out in MEIDI’s own reliability laboratory, which supports the development and validation of all acoustic components produced since 2011. The factory in Jiangsu, China, operates under an ISO 9001‑certified quality system and integrates in‑house LCP moulding, automated coil winding and SMD assembly lines. Такая вертикальная интеграция позволяет тщательно контролировать всю производственную цепочку, от проверки сырья до окончательных акустических испытаний.
Результаты тестов выборочной партии демонстрируют исключительную согласованность во всех конфигурациях:
| Вариант | Диапазон звукового давления (дБ) | Диапазон тока (мА) | Частота (Гц) | Импеданс (Ом) |
| МЛТ-9045-16Р | 97,5–99,4 | 68,3–71,2 | 2700 (все образцы) | 15,2–16,9 |
| МЛТ-9045-32Р | 97,5–99,7 | 61,7–64,8 | 2700 (все образцы) | 30,4–32,1 |
| МЛТ-9045Ф-16Р | 97,5–99,4 | 68,3–71,2 | 2700 (все образцы) | 15,2–16,9 |
Все параметры плотно сгруппированы в окнах спецификации. Отчеты об испытаниях отдельных партий доступны по запросу.
Системы тяжелой промышленной сигнализации — аварийная остановка, движение крана и оповещение о перегрузке пресса на сталелитейных, литейных и кузнечных заводах, где окружающий шум превышает 90 дБ и проникновение низких частот имеет решающее значение.
Кабина и шасси коммерческого автомобиля — предупреждения о непристегнутых ремнях безопасности, оповещения о приоткрытой двери и сигналы приближения назад в тяжелых грузовиках, автобусах и строительной технике с регулируемыми подсистемами от 24 В до 5 В.
Горнодобывающие и туннельные работы — обнаружение газа, отказ вентиляции и сигнализация об эвакуации в замкнутых подземных пространствах с высокой реверберацией и помехами от оборудования.
Оборудование морской палубы и машинного отделения — работа лебедки, трюмный насос и оповещения о пожаротушении в морской среде с высокой влажностью и высокой вибрацией.
Сельскохозяйственная перерабатывающая техника — оповещения о засорении зерносушилки, уровня силоса и комбайна в запыленных наружных условиях со значительным фоновым шумом.
Громкое оповещение и экстренное вещание — резервное звуковое оповещение в системах громкой связи, школьных домофонах и сетях эвакуации зданий, требующих надежной тональной согласованности.
1. В чем разница между MLT-9045-16R и MLT-9045F-16R?
Оба имеют одинаковые электрические параметры (16 ± 3 Ом, 2,5–4,5 В, ≤100 мА) и механические размеры (9,0 × 4,5 мм). F-16R оснащен медным закорачивающим кольцом в магнитной цепи для улучшения акустической мощности при эквивалентной мощности привода. F-16R рекомендуется для применений, где максимальная акустическая мощность имеет решающее значение, а скромная надбавка к цене оправдана требованиями к производительности.
2. Чем 4,5-мм MLT-9045 отличается от 4,0-мм MLT-8540 и 2,5-мм MLT-9025?
Высота MLT-9045 4,5 мм обеспечивает увеличенный объем внутреннего резонанса по сравнению с низкопрофильными альтернативами того же диаметра, поддерживая низкочастотную эффективность и акустическую мощность на частоте 2700 Гц. Компромиссом является зазор по оси Z: профиль толщиной 4,5 мм требует больше вертикального пространства, чем более тонкие альтернативы. Выбирайте MLT-9025 для ультратонких корпусов, MLT-8540 для сбалансированного зазора и MLT-9045 для максимальных акустических характеристик при отсутствии ограничений по высоте.
3. Какая схема управления рекомендуется для каждого варианта?

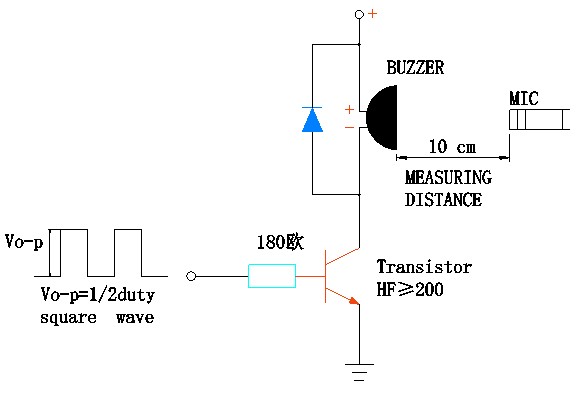

16R и F-16R при напряжении 3,6 В потребляют ≤100 мА и могут управляться напрямую от соответствующих контактов GPIO MCU (проверьте номинальный ток контакта ≥100 мА) или через простой транзисторный переключатель NPN с базовым резистором 180 Ом. 32R при напряжении 5 В потребляет ≤80 мА, но требует каскада управления с логикой 3,3 В; от логики 5 В базовый резистор сопротивлением 330 Ом с транзистором общего назначения (HF ≥ 200) обеспечивает достаточный уровень возбуждения. Обратный диод на катушке обязателен для всех вариантов для защиты от индуктивной отдачи.
4. Может ли MLT-9045 заменить сквозные магнитные зуммеры в существующих конструкциях?
Да, с изменением разводки печатной платы от сквозных до SMD-площадок. Круглая площадь 9,0 мм занимает меньшую площадь платы, чем обычные зуммеры со сквозными отверстиями диаметром 12 мм, при этом исключается необходимость просверливания отверстий и ручной установки. Акустическая мощность (≥85 дБ, эмпирические данные показывают 97–99 дБ) существенно превышает многие эквиваленты для сквозных отверстий диаметром 12 мм. Основным соображением при проектировании является миграция схемы управления: зуммеры со сквозными отверстиями часто работают при напряжении 12 В с внутренними генераторами, тогда как MLT-9045 требует внешнего возбуждения частотой 2,7 кГц при напряжении 3,6 В или 5 В. Выход ШИМ микроконтроллера или простой генератор заменяет автоколебательный привод.
5. Доступны ли специальные магнитные улучшения или значения импеданса для OEM-программ?

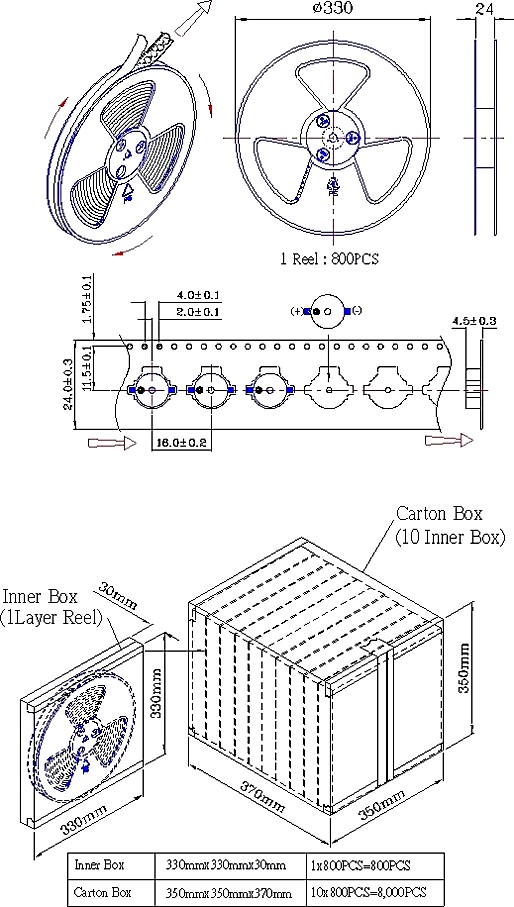

Да. MEIDI поддерживает настройку OEM/ODM, включая альтернативную геометрию медных колец для конкретной настройки частоты, промежуточные значения импеданса (20–24 Ом для архитектур с разделенным напряжением), измененные резонансные частоты (диапазон 2,0–3,5 кГц), альтернативные цвета корпуса для визуальной идентификации и индивидуальную упаковку на пленке и катушках. Действуют минимальные объемы заказа и сроки выполнения. Свяжитесь с нашим отделом продаж, чтобы обсудить конкретные требования и запросить расценки на индивидуальные конфигурации.
Свяжитесь с MEIDI для получения конкурентных предложений, бесплатных технических образцов всех трех вариантов MLT-9045 и специальной поддержки OEM/ODM. Наша команда специалистов может помочь с оценкой магнитной цепи с медными кольцами, оптимизацией схемы управления 3,3 В/5 В и акустической интеграцией для профилей корпусов тяжелой промышленности и транспортных средств.
